ToolMod Pro-Audio Modulsystem
adt-audio
Rahmen mit eingebautem Netzteil

tors so stark reduziert, dass ein Einbau von beliebigen Modulen direkt ne-
ben dem Netzteil möglich ist ohne das Brummstörungen auftreten. Dies
gilt auch für Mikrofonverstärker mit hoher Verstärkung und DI-Verstärker
mit hochohmigen Eingängen.

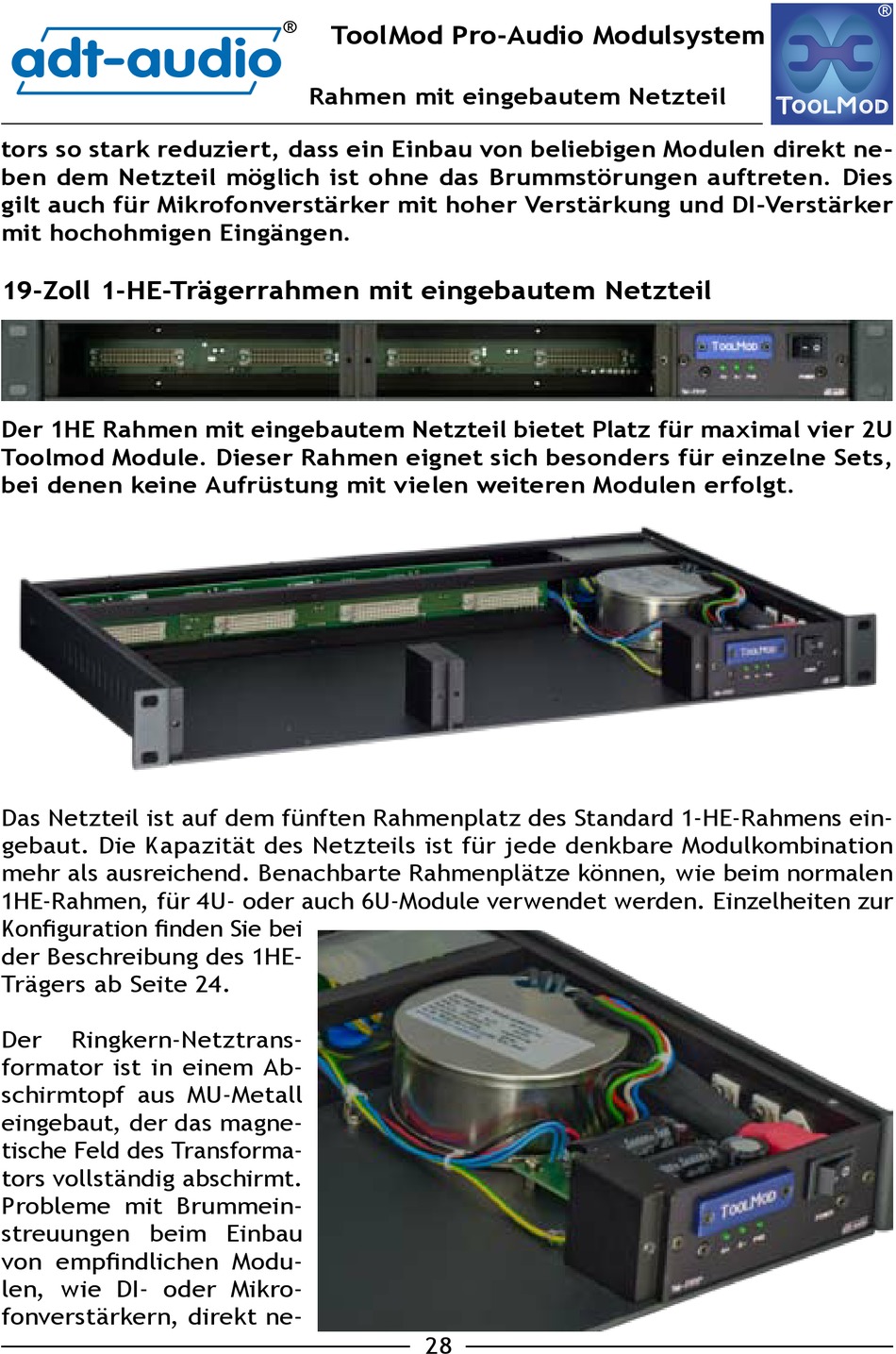

19-Zoll 1-HE-Trägerrahmen mit eingebautem Netzteil
Der 1HE Rahmen mit eingebautem Netzteil bietet Platz für maximal vier 2U
Toolmod Module. Dieser Rahmen eignet sich besonders für einzelne Sets,
bei denen keine Aufrüstung mit vielen weiteren Modulen erfolgt.
Das Netzteil ist auf dem fünften Rahmenplatz des Standard 1-HE-Rahmens ein-
gebaut. Die Kapazität des Netzteils ist für jede denkbare Modulkombination
mehr als ausreichend. Benachbarte Rahmenplätze können, wie beim normalen
1HE-Rahmen, für 4U- oder auch 6U-Module verwendet werden. Einzelheiten zur
Konfiguration finden Sie bei
der Beschreibung des 1HE-
Trägers ab Seite 24.
Der Ringkern-Netztrans-
formator ist in einem Ab-
schirmtopf aus MU-Metall
eingebaut, der das magne-
tische Feld des Transforma-
tors vollständig abschirmt.
Probleme mit Brummein-
streuungen beim Einbau
von empfindlichen Modu-
len, wie DI- oder Mikro-
fonverstärkern, direkt ne-
28
