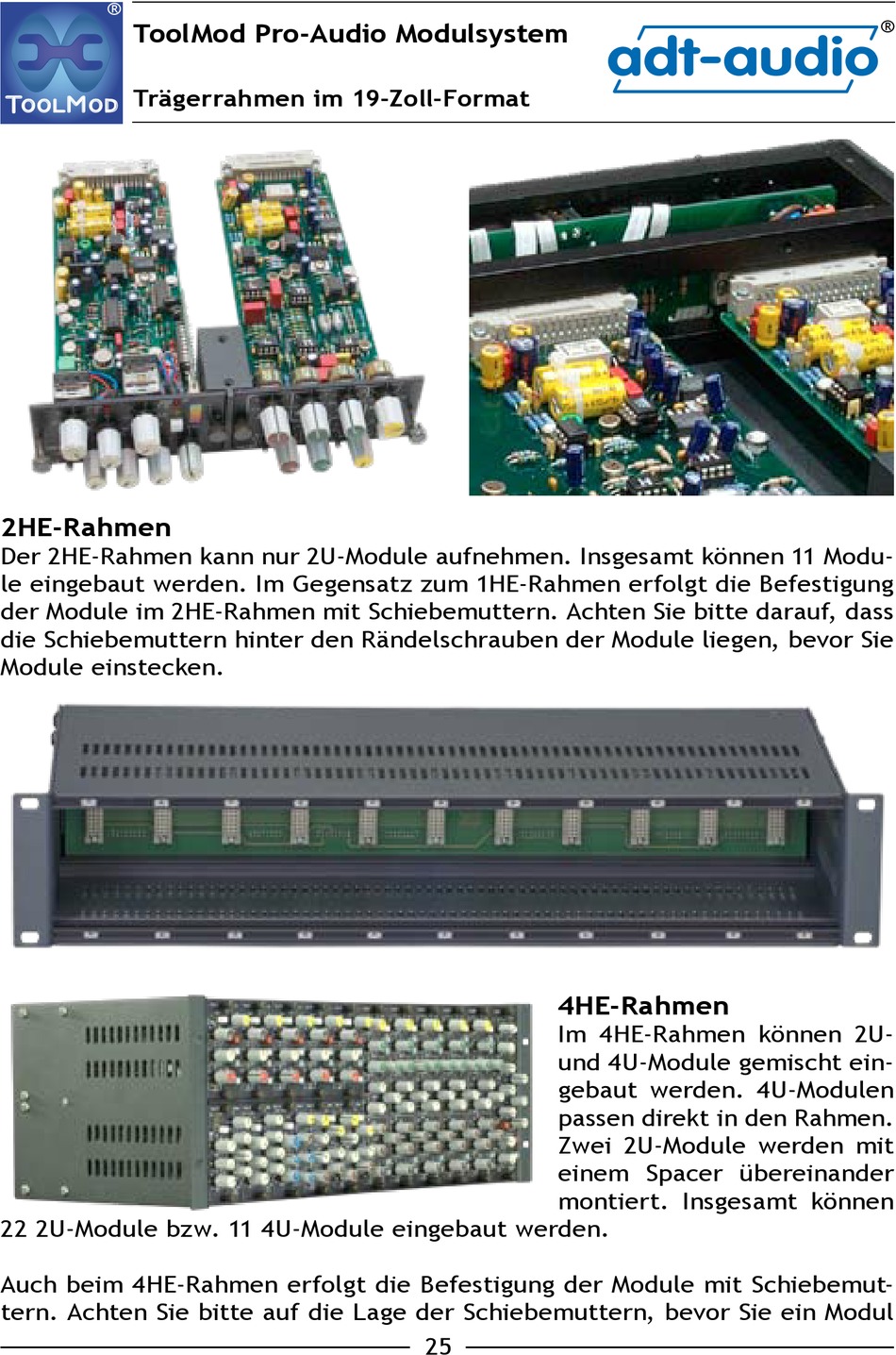

2He-Rahmen - adt-audio ToolMod Benutzerhandbuch

®
ToolMod Pro-Audio Modulsystem
Trägerrahmen im 19-Zoll-Format


2HE-Rahmen

Der 2HE-Rahmen kann nur 2U-Module aufnehmen. Insgesamt können 11 Modu-
le eingebaut werden. Im Gegensatz zum 1HE-Rahmen erfolgt die Befestigung
der Module im 2HE-Rahmen mit Schiebemuttern. Achten Sie bitte darauf, dass
die Schiebemuttern hinter den Rändelschrauben der Module liegen, bevor Sie
Module einstecken.
22 2U-Module bzw. 11 4U-Module eingebaut werden.
Auch beim 4HE-Rahmen erfolgt die Befestigung der Module mit Schiebemut-
tern. Achten Sie bitte auf die Lage der Schiebemuttern, bevor Sie ein Modul
4HE-Rahmen
Im 4HE-Rahmen können 2U-
und 4U-Module gemischt ein-
gebaut werden. 4U-Modulen
passen direkt in den Rahmen.
Zwei 2U-Module werden mit
einem Spacer übereinander
montiert. Insgesamt können
25
