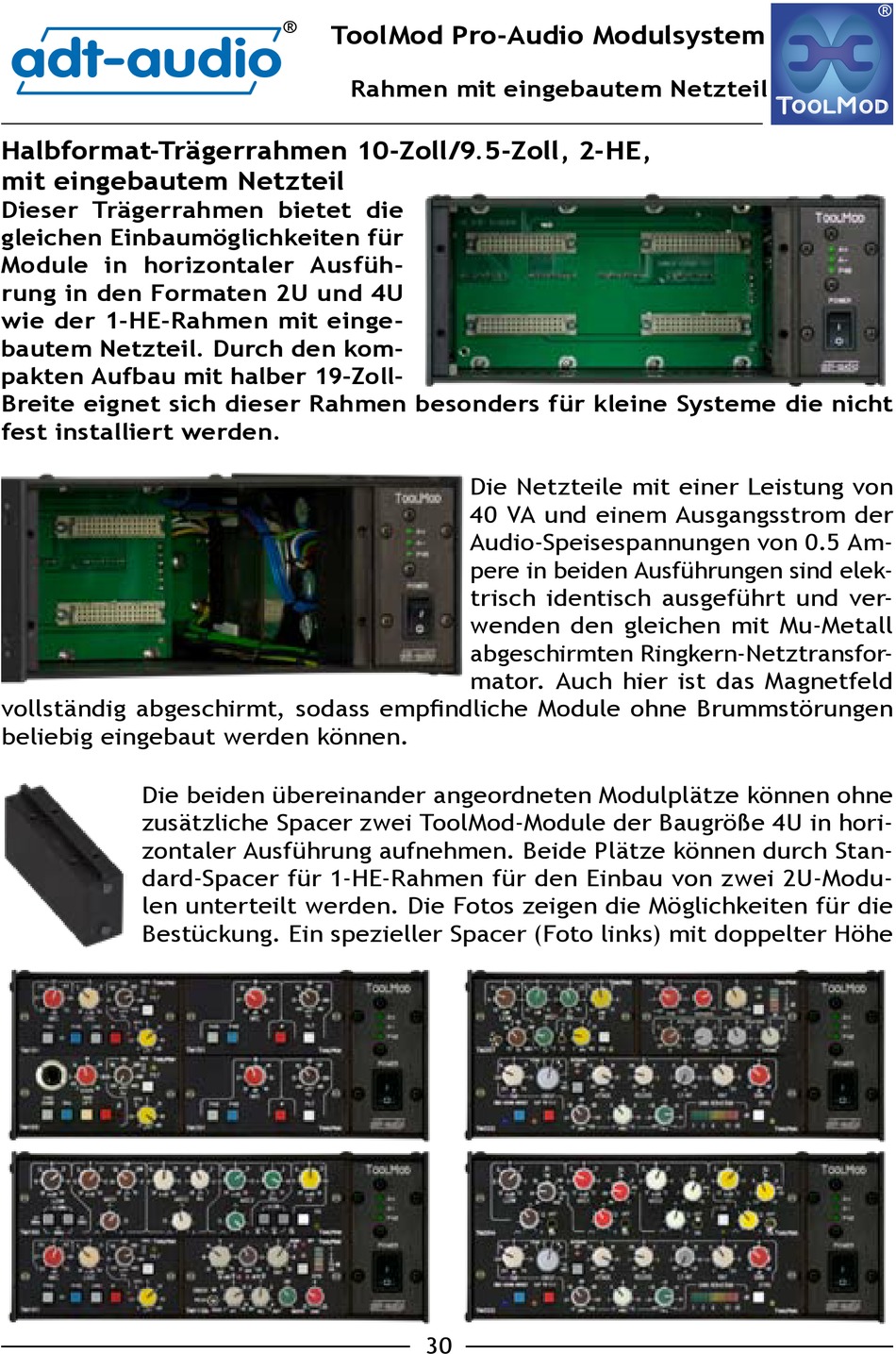

Halbformat-Trägerrahmen 10-Zoll/9.5-Zoll, 2-HE,

mit eingebautem Netzteil

Dieser Trägerrahmen bietet die
gleichen Einbaumöglichkeiten für
Module in horizontaler Ausfüh-
rung in den Formaten 2U und 4U
wie der 1-HE-Rahmen mit einge-
bautem Netzteil. Durch den kom-
pakten Aufbau mit halber 19-Zoll-
Breite eignet sich dieser Rahmen besonders für kleine Systeme die nicht
fest installiert werden.
vollständig abgeschirmt, sodass empfindliche Module ohne Brummstörungen
beliebig eingebaut werden können.
Die beiden übereinander angeordneten Modulplätze können ohne
zusätzliche Spacer zwei ToolMod-Module der Baugröße 4U in hori-
zontaler Ausführung aufnehmen. Beide Plätze können durch Stan-
dard-Spacer für 1-HE-Rahmen für den Einbau von zwei 2U-Modu-
len unterteilt werden. Die Fotos zeigen die Möglichkeiten für die
Bestückung. Ein spezieller Spacer (Foto links) mit doppelter Höhe
®
ToolMod Pro-Audio Modulsystem
Rahmen mit eingebautem Netzteil
30
Die Netzteile mit einer Leistung von
40 VA und einem Ausgangsstrom der
Audio-Speisespannungen von 0.5 Am-
pere in beiden Ausführungen sind elek-
trisch identisch ausgeführt und ver-
wenden den gleichen mit Mu-Metall
abgeschirmten Ringkern-Netztransfor-
mator. Auch hier ist das Magnetfeld
®

