Audio Anschlüsse


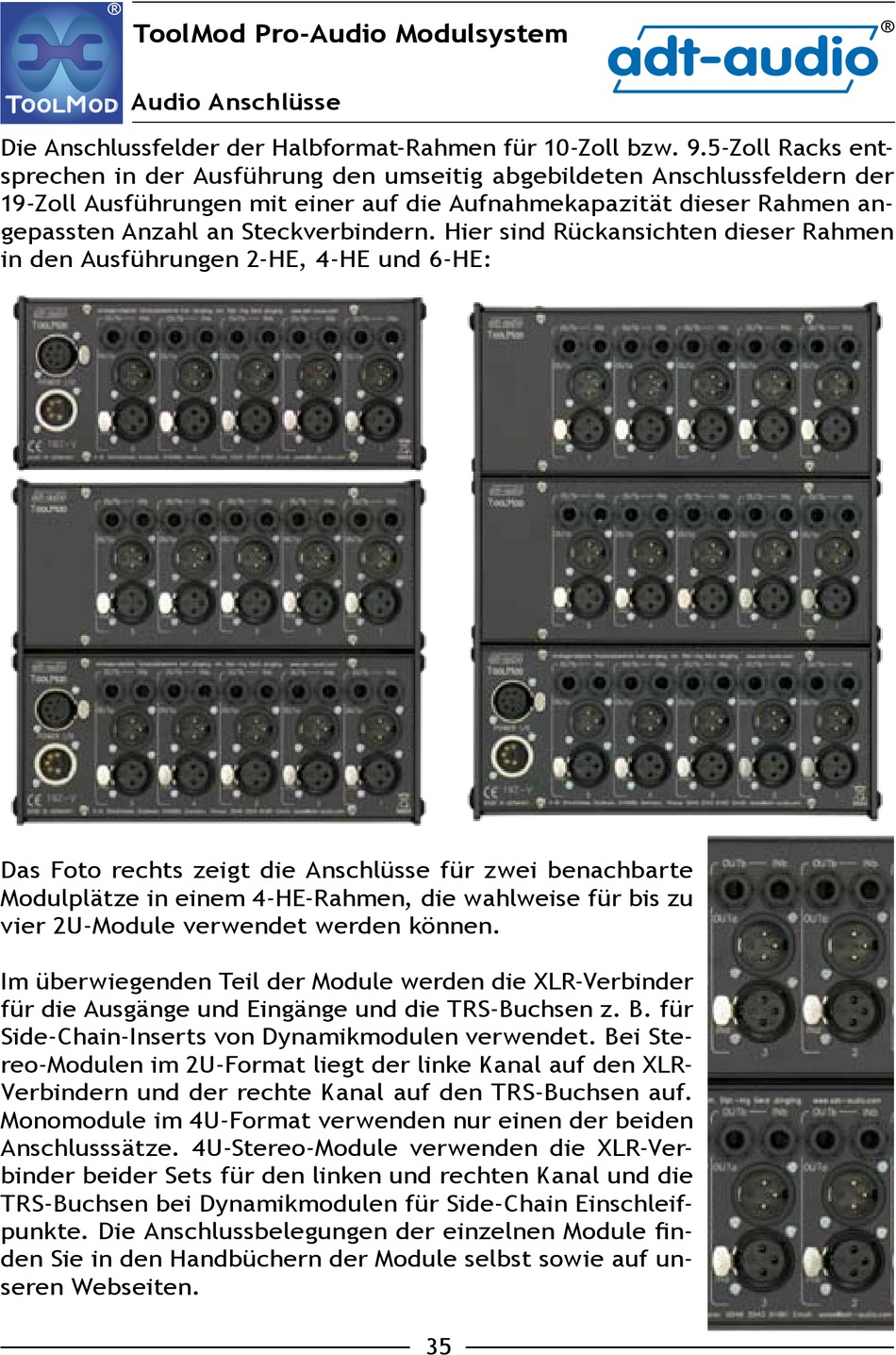

Die Anschlussfelder der Halbformat-Rahmen für 10-Zoll bzw. 9.5-Zoll Racks ent-
sprechen in der Ausführung den umseitig abgebildeten Anschlussfeldern der
19-Zoll Ausführungen mit einer auf die Aufnahmekapazität dieser Rahmen an-
gepassten Anzahl an Steckverbindern. Hier sind Rückansichten dieser Rahmen
in den Ausführungen 2-HE, 4-HE und 6-HE:
Das Foto rechts zeigt die Anschlüsse für zwei benachbarte
Modulplätze in einem 4-HE-Rahmen, die wahlweise für bis zu
vier 2U-Module verwendet werden können.
Im überwiegenden Teil der Module werden die XLR-Verbinder
für die Ausgänge und Eingänge und die TRS-Buchsen z. B. für
Side-Chain-Inserts von Dynamikmodulen verwendet. Bei Ste-
reo-Modulen im 2U-Format liegt der linke Kanal auf den XLR-
Verbindern und der rechte Kanal auf den TRS-Buchsen auf.
Monomodule im 4U-Format verwenden nur einen der beiden
Anschlusssätze. 4U-Stereo-Module verwenden die XLR-Ver-
binder beider Sets für den linken und rechten Kanal und die
TRS-Buchsen bei Dynamikmodulen für Side-Chain Einschleif-
punkte. Die Anschlussbelegungen der einzelnen Module fin-
den Sie in den Handbüchern der Module selbst sowie auf un-
seren Webseiten.
