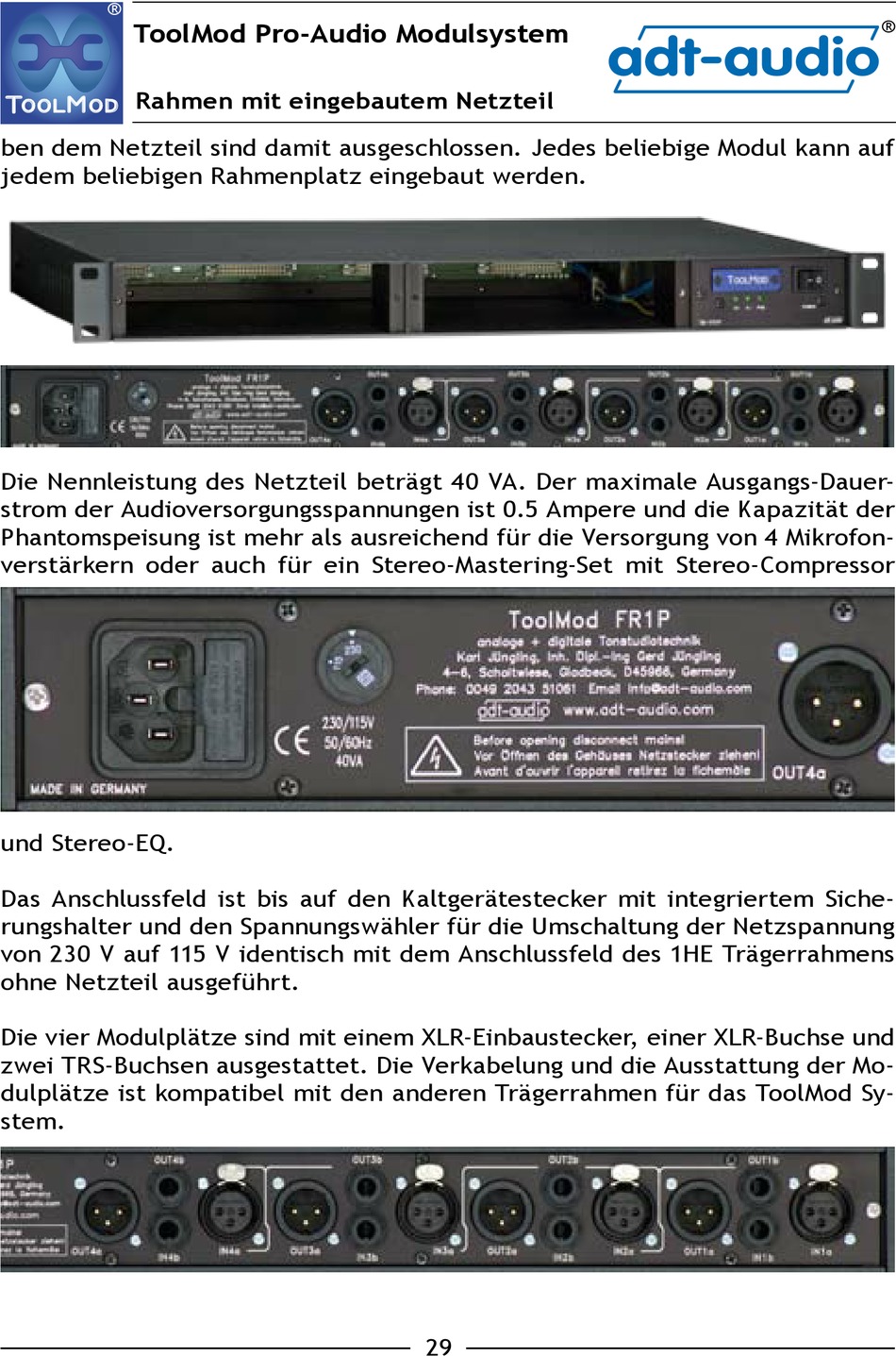

Rahmen mit eingebautem Netzteil

ben dem Netzteil sind damit ausgeschlossen. Jedes beliebige Modul kann auf
jedem beliebigen Rahmenplatz eingebaut werden.
Die Nennleistung des Netzteil beträgt 40 VA. Der maximale Ausgangs-Dauer-
strom der Audioversorgungsspannungen ist 0.5 Ampere und die Kapazität der
Phantomspeisung ist mehr als ausreichend für die Versorgung von 4 Mikrofon-
verstärkern oder auch für ein Stereo-Mastering-Set mit Stereo-Compressor
und Stereo-EQ.
Das Anschlussfeld ist bis auf den Kaltgerätestecker mit integriertem Siche-
rungshalter und den Spannungswähler für die Umschaltung der Netzspannung
von 230 V auf 115 V identisch mit dem Anschlussfeld des 1HE Trägerrahmens
ohne Netzteil ausgeführt.
Die vier Modulplätze sind mit einem XLR-Einbaustecker, einer XLR-Buchse und
zwei TRS-Buchsen ausgestattet. Die Verkabelung und die Ausstattung der Mo-
dulplätze ist kompatibel mit den anderen Trägerrahmen für das ToolMod Sy-
stem.
