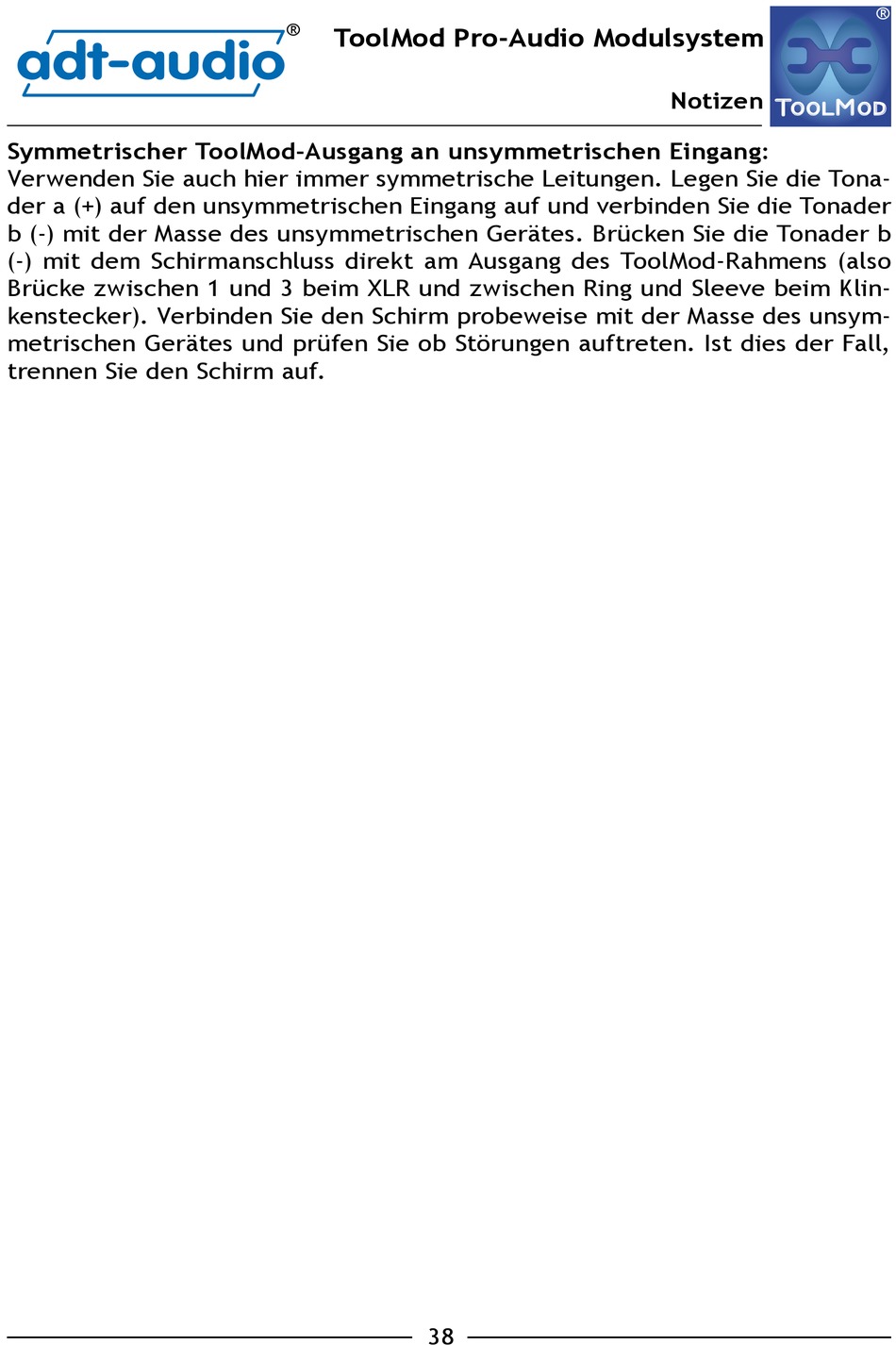

Symmetrischer ToolMod-Ausgang an unsymmetrischen Eingang:
Verwenden Sie auch hier immer symmetrische Leitungen. Legen Sie die Tona-
der a (+) auf den unsymmetrischen Eingang auf und verbinden Sie die Tonader
b (-) mit der Masse des unsymmetrischen Gerätes. Brücken Sie die Tonader b
(-) mit dem Schirmanschluss direkt am Ausgang des ToolMod-Rahmens (also
Brücke zwischen 1 und 3 beim XLR und zwischen Ring und Sleeve beim Klin-
kenstecker). Verbinden Sie den Schirm probeweise mit der Masse des unsym-
metrischen Gerätes und prüfen Sie ob Störungen auftreten. Ist dies der Fall,
trennen Sie den Schirm auf.
