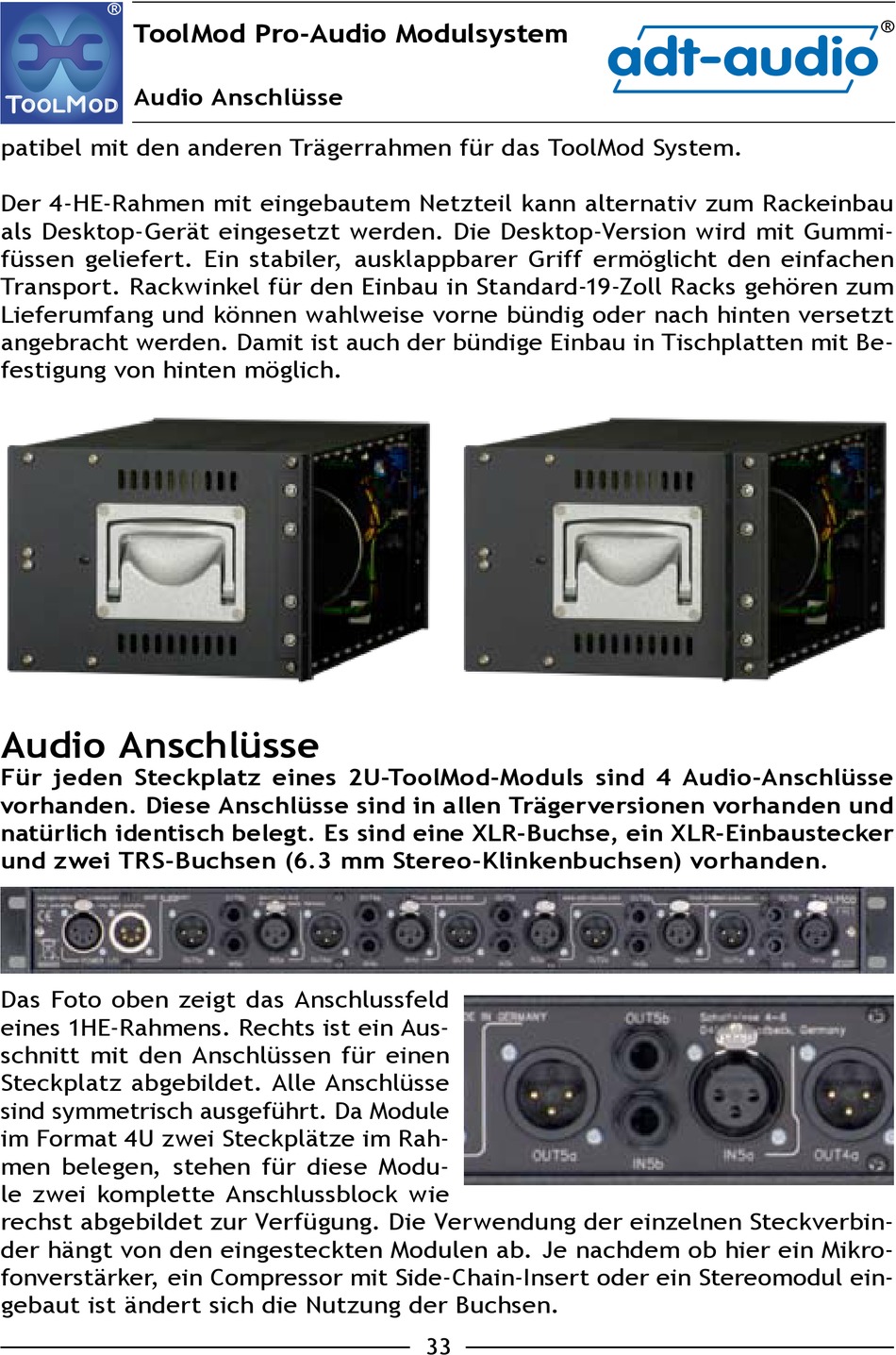

Audio Anschlüsse

patibel mit den anderen Trägerrahmen für das ToolMod System.
Der 4-HE-Rahmen mit eingebautem Netzteil kann alternativ zum Rackeinbau
als Desktop-Gerät eingesetzt werden. Die Desktop-Version wird mit Gummi-
füssen geliefert. Ein stabiler, ausklappbarer Griff ermöglicht den einfachen
Transport. Rackwinkel für den Einbau in Standard-19-Zoll Racks gehören zum
Lieferumfang und können wahlweise vorne bündig oder nach hinten versetzt
angebracht werden. Damit ist auch der bündige Einbau in Tischplatten mit Be-
festigung von hinten möglich.
Audio Anschlüsse
Für jeden Steckplatz eines 2U-ToolMod-Moduls sind 4 Audio-Anschlüsse
vorhanden. Diese Anschlüsse sind in allen Trägerversionen vorhanden und
natürlich identisch belegt. Es sind eine XLR-Buchse, ein XLR-Einbaustecker
und zwei TRS-Buchsen (6.3 mm Stereo-Klinkenbuchsen) vorhanden.
Das Foto oben zeigt das Anschlussfeld
eines 1HE-Rahmens. Rechts ist ein Aus-
schnitt mit den Anschlüssen für einen
Steckplatz abgebildet. Alle Anschlüsse
sind symmetrisch ausgeführt. Da Module
im Format 4U zwei Steckplätze im Rah-
men belegen, stehen für diese Modu-
le zwei komplette Anschlussblock wie
rechst abgebildet zur Verfügung. Die Verwendung der einzelnen Steckverbin-
der hängt von den eingesteckten Modulen ab. Je nachdem ob hier ein Mikro-
fonverstärker, ein Compressor mit Side-Chain-Insert oder ein Stereomodul ein-
gebaut ist ändert sich die Nutzung der Buchsen.
