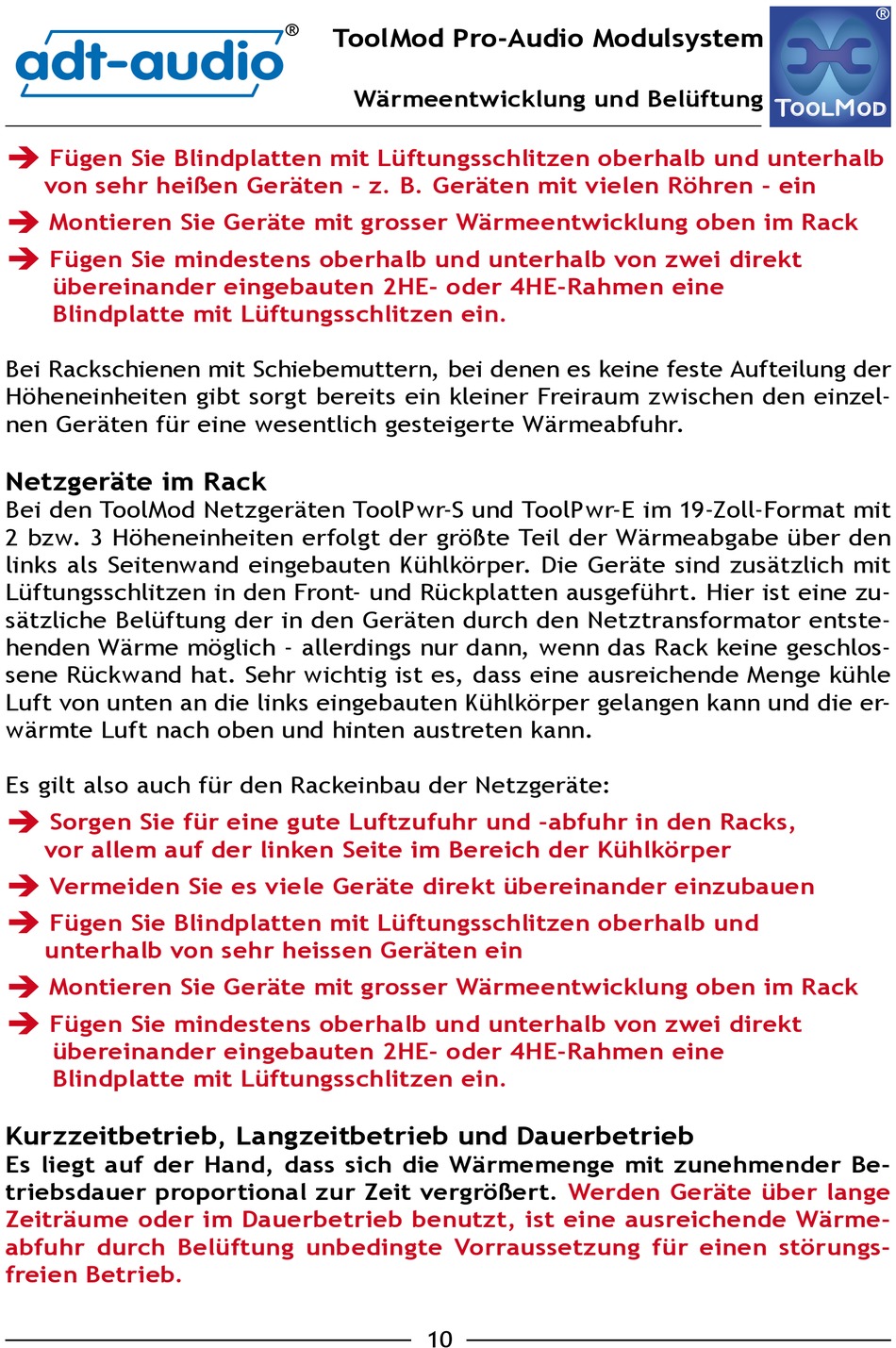

Netzgeräte Im Rack; Kurzzeitbetrieb, Langzeitbetrieb Und Dauerbetrieb - adt-audio ToolMod Benutzerhandbuch

adt-audio

Fügen Sie Blindplatten mit Lüftungsschlitzen oberhalb und unterhalb
von sehr heißen Geräten - z. B. Geräten mit vielen Röhren - ein

Montieren Sie Geräte mit grosser Wärmeentwicklung oben im Rack

Fügen Sie mindestens oberhalb und unterhalb von zwei direkt
übereinander eingebauten 2HE- oder 4HE-Rahmen eine
Blindplatte mit Lüftungsschlitzen ein.
Bei Rackschienen mit Schiebemuttern, bei denen es keine feste Aufteilung der
Höheneinheiten gibt sorgt bereits ein kleiner Freiraum zwischen den einzel-
nen Geräten für eine wesentlich gesteigerte Wärmeabfuhr.
Netzgeräte im Rack
Bei den ToolMod Netzgeräten ToolPwr-S und ToolPwr-E im 19-Zoll-Format mit
2 bzw. 3 Höheneinheiten erfolgt der größte Teil der Wärmeabgabe über den
links als Seitenwand eingebauten Kühlkörper. Die Geräte sind zusätzlich mit
Lüftungsschlitzen in den Front- und Rückplatten ausgeführt. Hier ist eine zu-
sätzliche Belüftung der in den Geräten durch den Netztransformator entste-
henden Wärme möglich - allerdings nur dann, wenn das Rack keine geschlos-
sene Rückwand hat. Sehr wichtig ist es, dass eine ausreichende Menge kühle
Luft von unten an die links eingebauten Kühlkörper gelangen kann und die er-
wärmte Luft nach oben und hinten austreten kann.
Es gilt also auch für den Rackeinbau der Netzgeräte:

Sorgen Sie für eine gute Luftzufuhr und -abfuhr in den Racks,
vor allem auf der linken Seite im Bereich der Kühlkörper

Vermeiden Sie es viele Geräte direkt übereinander einzubauen

Fügen Sie Blindplatten mit Lüftungsschlitzen oberhalb und
unterhalb von sehr heissen Geräten ein

Montieren Sie Geräte mit grosser Wärmeentwicklung oben im Rack

Fügen Sie mindestens oberhalb und unterhalb von zwei direkt
übereinander eingebauten 2HE- oder 4HE-Rahmen eine
Blindplatte mit Lüftungsschlitzen ein.

Kurzzeitbetrieb, Langzeitbetrieb und Dauerbetrieb

Es liegt auf der Hand, dass sich die Wärmemenge mit zunehmender Be-
triebsdauer proportional zur Zeit vergrößert.
Zeiträume oder im Dauerbetrieb benutzt, ist eine ausreichende Wärme-
abfuhr durch Belüftung unbedingte Vorraussetzung für einen störungs-
freien Betrieb.
®
ToolMod Pro-Audio Modulsystem
Wärmeentwicklung und Belüftung
10
Werden Geräte über lange
®

