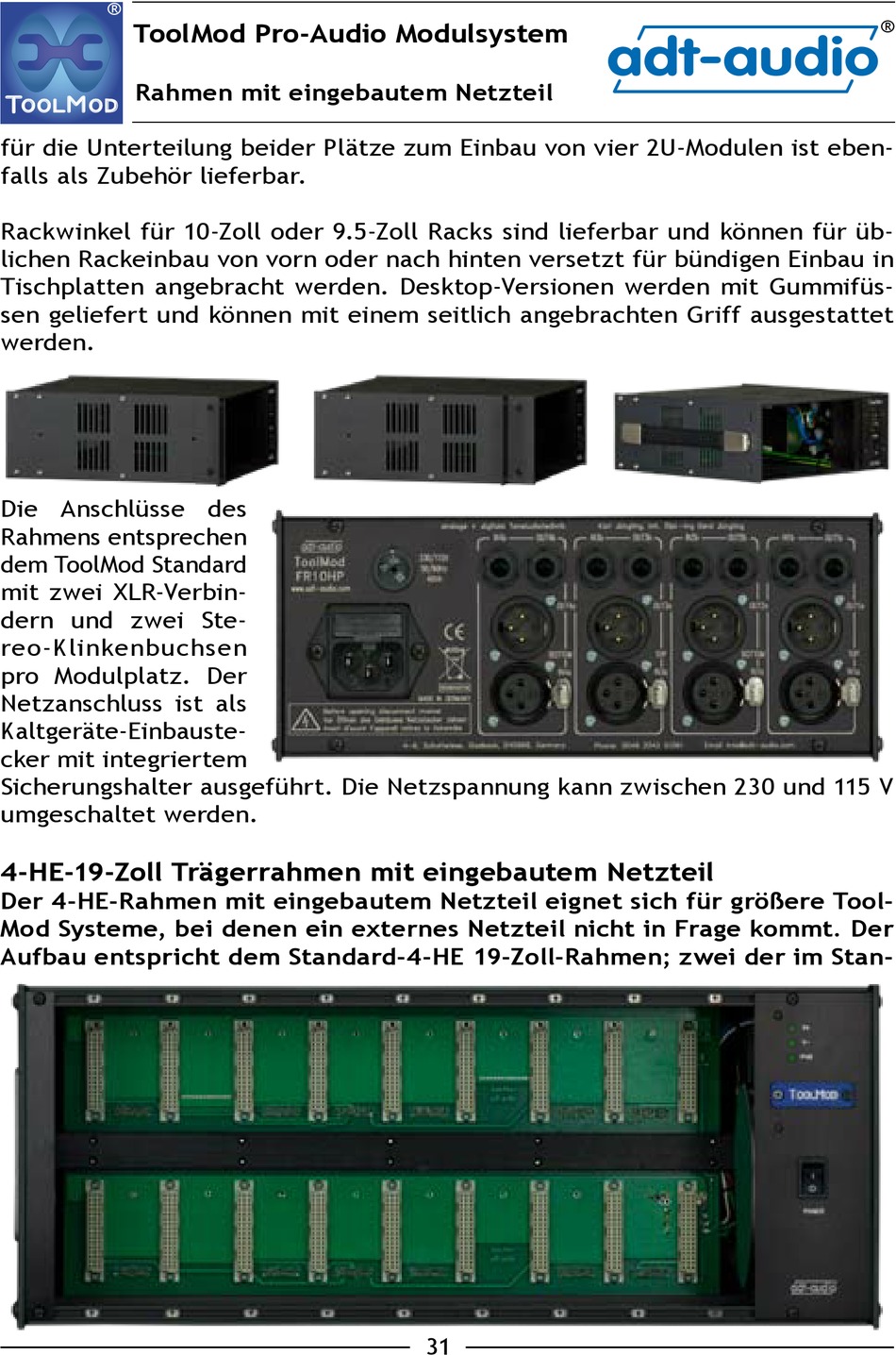

4-He-19-Zoll Trägerrahmen Mit Eingebautem Netzteil - adt-audio ToolMod Benutzerhandbuch

®
®
ToolMod Pro-Audio Modulsystem
adt-audio
Rahmen mit eingebautem Netzteil

für die Unterteilung beider Plätze zum Einbau von vier 2U-Modulen ist eben-
falls als Zubehör lieferbar.
Rackwinkel für 10-Zoll oder 9.5-Zoll Racks sind lieferbar und können für üb-
lichen Rackeinbau von vorn oder nach hinten versetzt für bündigen Einbau in
Tischplatten angebracht werden. Desktop-Versionen werden mit Gummifüs-
sen geliefert und können mit einem seitlich angebrachten Griff ausgestattet
werden.
Die Anschlüsse des
Rahmens entsprechen
dem ToolMod Standard
mit zwei XLR-Verbin-
dern und zwei Ste-
reo-Klinkenbuchsen
pro Modulplatz. Der
Netzanschluss ist als
Kaltgeräte-Einbauste-
cker mit integriertem
Sicherungshalter ausgeführt. Die Netzspannung kann zwischen 230 und 115 V
umgeschaltet werden.
4-HE-19-Zoll Trägerrahmen mit eingebautem Netzteil
Der 4-HE-Rahmen mit eingebautem Netzteil eignet sich für größere Tool-
Mod Systeme, bei denen ein externes Netzteil nicht in Frage kommt. Der
Aufbau entspricht dem Standard-4-HE 19-Zoll-Rahmen; zwei der im Stan-
31
