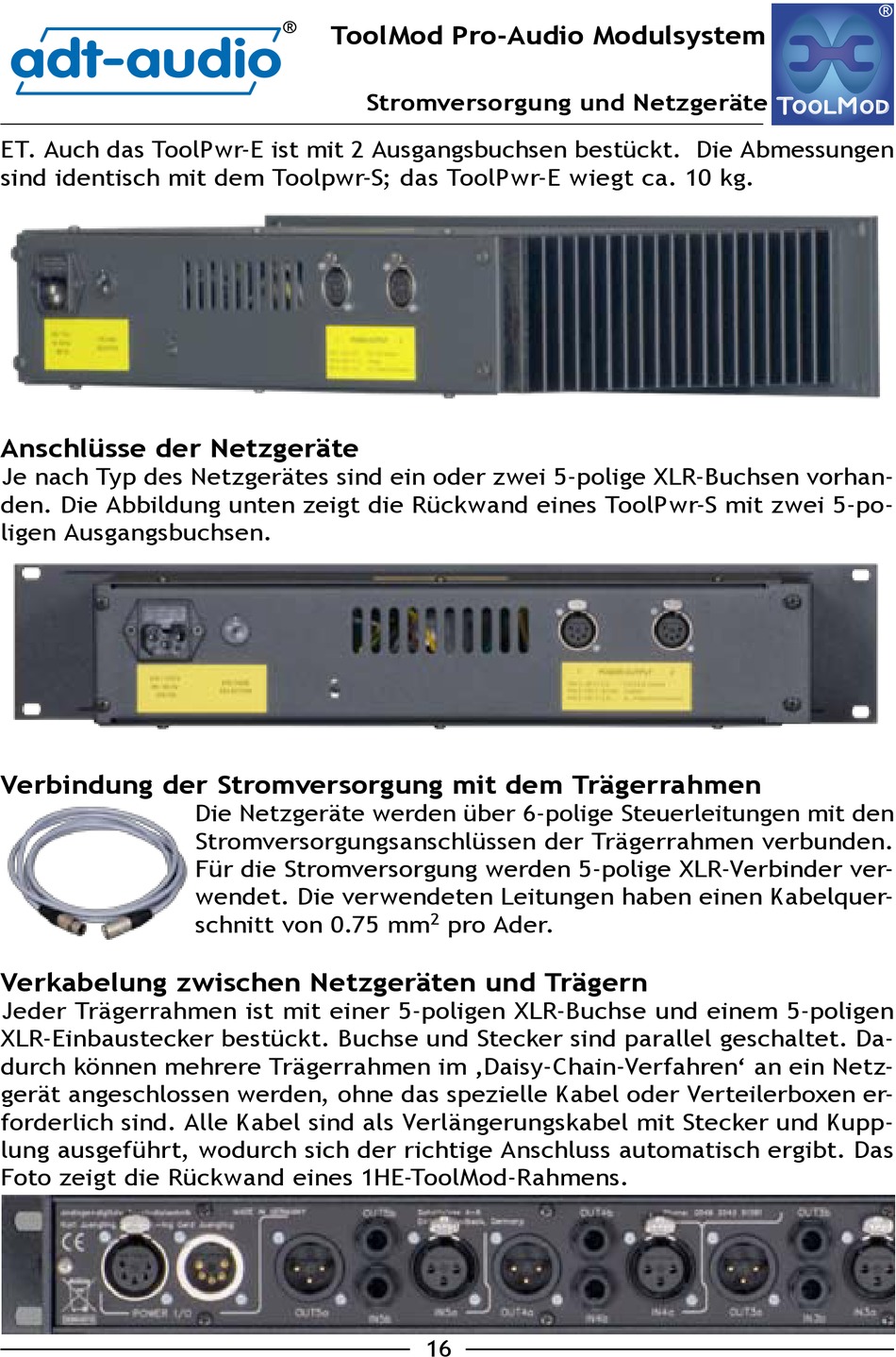

ET. Auch das ToolPwr-E ist mit 2 Ausgangsbuchsen bestückt. Die Abmessungen
sind identisch mit dem Toolpwr-S; das ToolPwr-E wiegt ca. 10 kg.
Anschlüsse der Netzgeräte
Je nach Typ des Netzgerätes sind ein oder zwei 5-polige XLR-Buchsen vorhan-
den. Die Abbildung unten zeigt die Rückwand eines ToolPwr-S mit zwei 5-po-
ligen Ausgangsbuchsen.
Verbindung der Stromversorgung mit dem Trägerrahmen
Verkabelung zwischen Netzgeräten und Trägern
Jeder Trägerrahmen ist mit einer 5-poligen XLR-Buchse und einem 5-poligen
XLR-Einbaustecker bestückt. Buchse und Stecker sind parallel geschaltet. Da-
durch können mehrere Trägerrahmen im ‚Daisy-Chain-Verfahren' an ein Netz-
gerät angeschlossen werden, ohne das spezielle Kabel oder Verteilerboxen er-
forderlich sind. Alle Kabel sind als Verlängerungskabel mit Stecker und Kupp-
lung ausgeführt, wodurch sich der richtige Anschluss automatisch ergibt. Das
Foto zeigt die Rückwand eines 1HE-ToolMod-Rahmens.
®
ToolMod Pro-Audio Modulsystem
Stromversorgung und Netzgeräte
Die Netzgeräte werden über 6-polige Steuerleitungen mit den
Stromversorgungsanschlüssen der Trägerrahmen verbunden.
Für die Stromversorgung werden 5-polige XLR-Verbinder ver-
wendet. Die verwendeten Leitungen haben einen Kabelquer-
schnitt von 0.75 mm 2 pro Ader.
16
®

