Trägerrahmen im 19-Zoll-Format
schen dem Bodenblech und dem Abdeckblech mit je 2 Senk-
kopfschrauben befestigt werden. Wird ein 1HE-Rahmen für
5 2U-Module verwendet, müssen alle vier möglichen Spacer
eingebaut werden. Wenn zwei benachbarte Plätze für ein 4U
Modul benutzt werden sollen, schraubt man einen Spacer he-
raus. Zwei Spacer gehören zum Standardlieferumfang der 1HE-
Rahmen. Zusätzliche Spacer sind als Zubehör lieferbar.

Module im 1HE-Rahmen

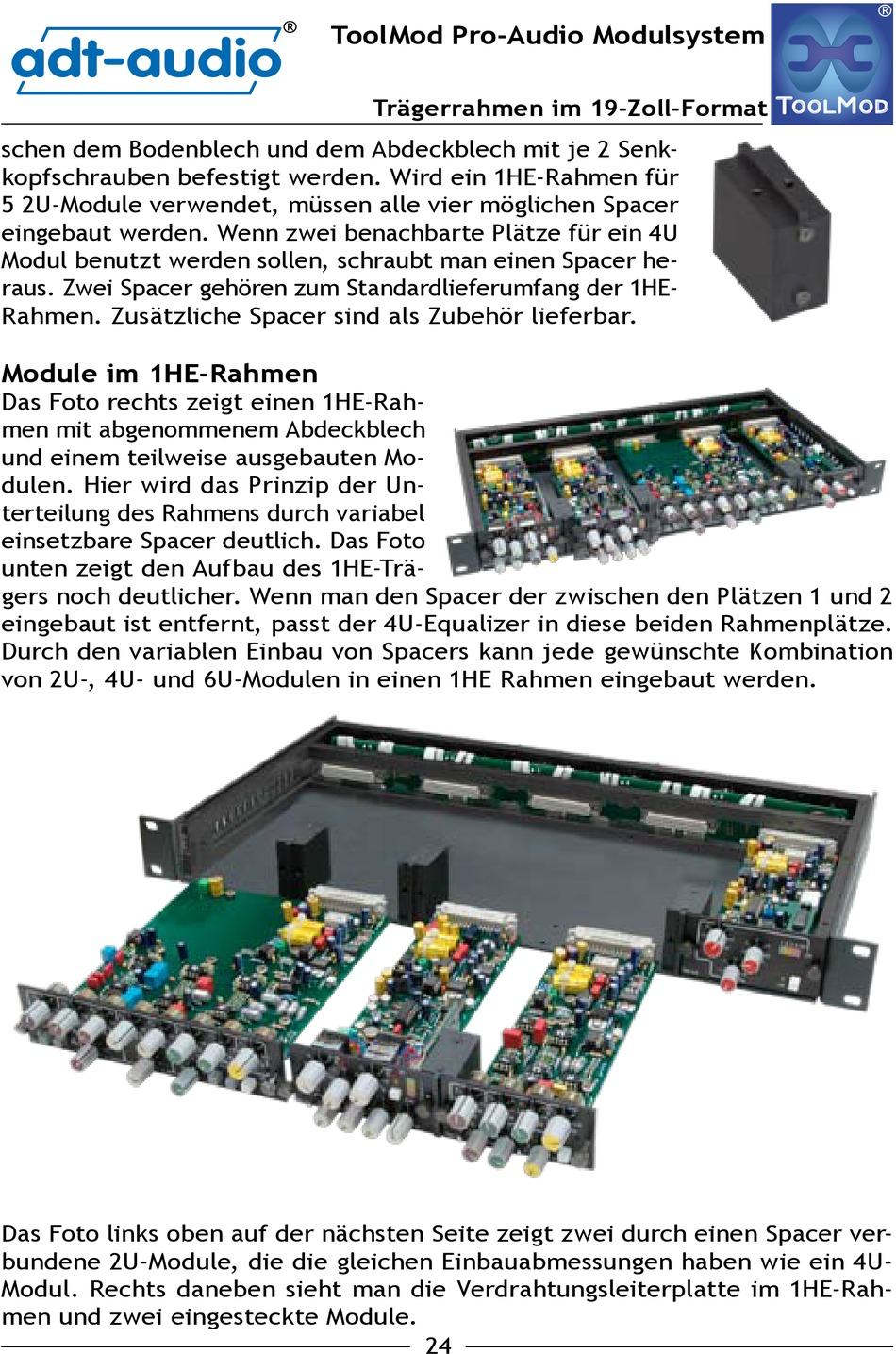

Das Foto rechts zeigt einen 1HE-Rah-
men mit abgenommenem Abdeckblech
und einem teilweise ausgebauten Mo-
dulen. Hier wird das Prinzip der Un-
terteilung des Rahmens durch variabel
einsetzbare Spacer deutlich. Das Foto
unten zeigt den Aufbau des 1HE-Trä-
gers noch deutlicher. Wenn man den Spacer der zwischen den Plätzen 1 und 2
eingebaut ist entfernt, passt der 4U-Equalizer in diese beiden Rahmenplätze.
Durch den variablen Einbau von Spacers kann jede gewünschte Kombination
von 2U-, 4U- und 6U-Modulen in einen 1HE Rahmen eingebaut werden.
Das Foto links oben auf der nächsten Seite zeigt zwei durch einen Spacer ver-
bundene 2U-Module, die die gleichen Einbauabmessungen haben wie ein 4U-
Modul. Rechts daneben sieht man die Verdrahtungsleiterplatte im 1HE-Rah-
men und zwei eingesteckte Module.
