ToolMod Pro-Audio Modulsystem
Ein- und Ausbau der Module

hen jedoch in der Aufteilung der Rahmen für unterschiedliche Baugrößen, den

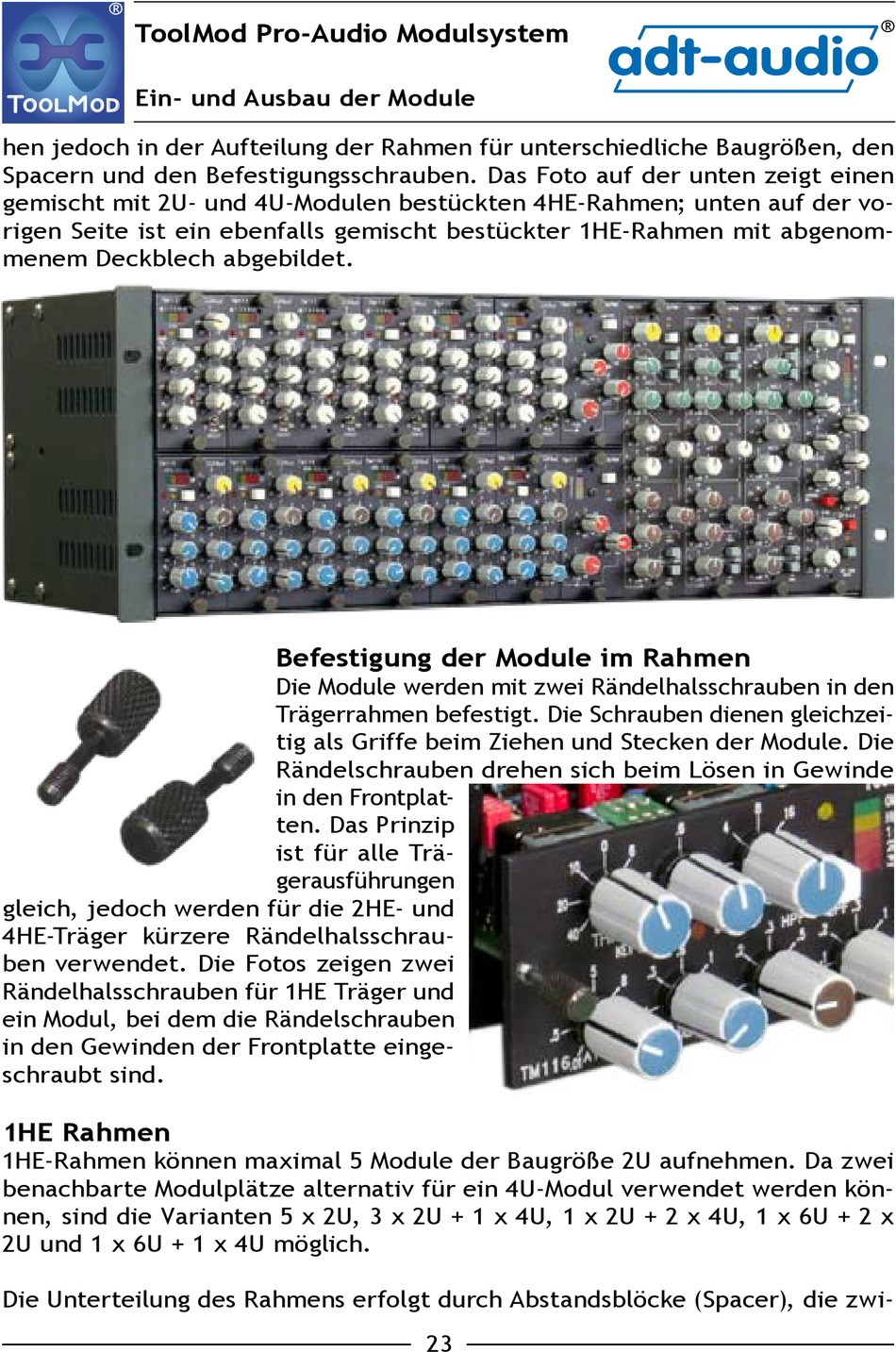

Spacern und den Befestigungsschrauben. Das Foto auf der unten zeigt einen
gemischt mit 2U- und 4U-Modulen bestückten 4HE-Rahmen; unten auf der vo-
rigen Seite ist ein ebenfalls gemischt bestückter 1HE-Rahmen mit abgenom-
menem Deckblech abgebildet.
gleich, jedoch werden für die 2HE- und
4HE-Träger kürzere Rändelhalsschrau-
ben verwendet. Die Fotos zeigen zwei
Rändelhalsschrauben für 1HE Träger und
ein Modul, bei dem die Rändelschrauben
in den Gewinden der Frontplatte einge-
schraubt sind.

1HE Rahmen

1HE-Rahmen können maximal 5 Module der Baugröße 2U aufnehmen. Da zwei
benachbarte Modulplätze alternativ für ein 4U-Modul verwendet werden kön-
nen, sind die Varianten 5 x 2U, 3 x 2U + 1 x 4U, 1 x 2U + 2 x 4U, 1 x 6U + 2 x
2U und 1 x 6U + 1 x 4U möglich.
Die Unterteilung des Rahmens erfolgt durch Abstandsblöcke (Spacer), die zwi-

Befestigung der Module im Rahmen

Die Module werden mit zwei Rändelhalsschrauben in den
Trägerrahmen befestigt. Die Schrauben dienen gleichzei-
tig als Griffe beim Ziehen und Stecken der Module. Die
Rändelschrauben drehen sich beim Lösen in Gewinde
in den Frontplat-
ten. Das Prinzip
ist für alle Trä-
gerausführungen
