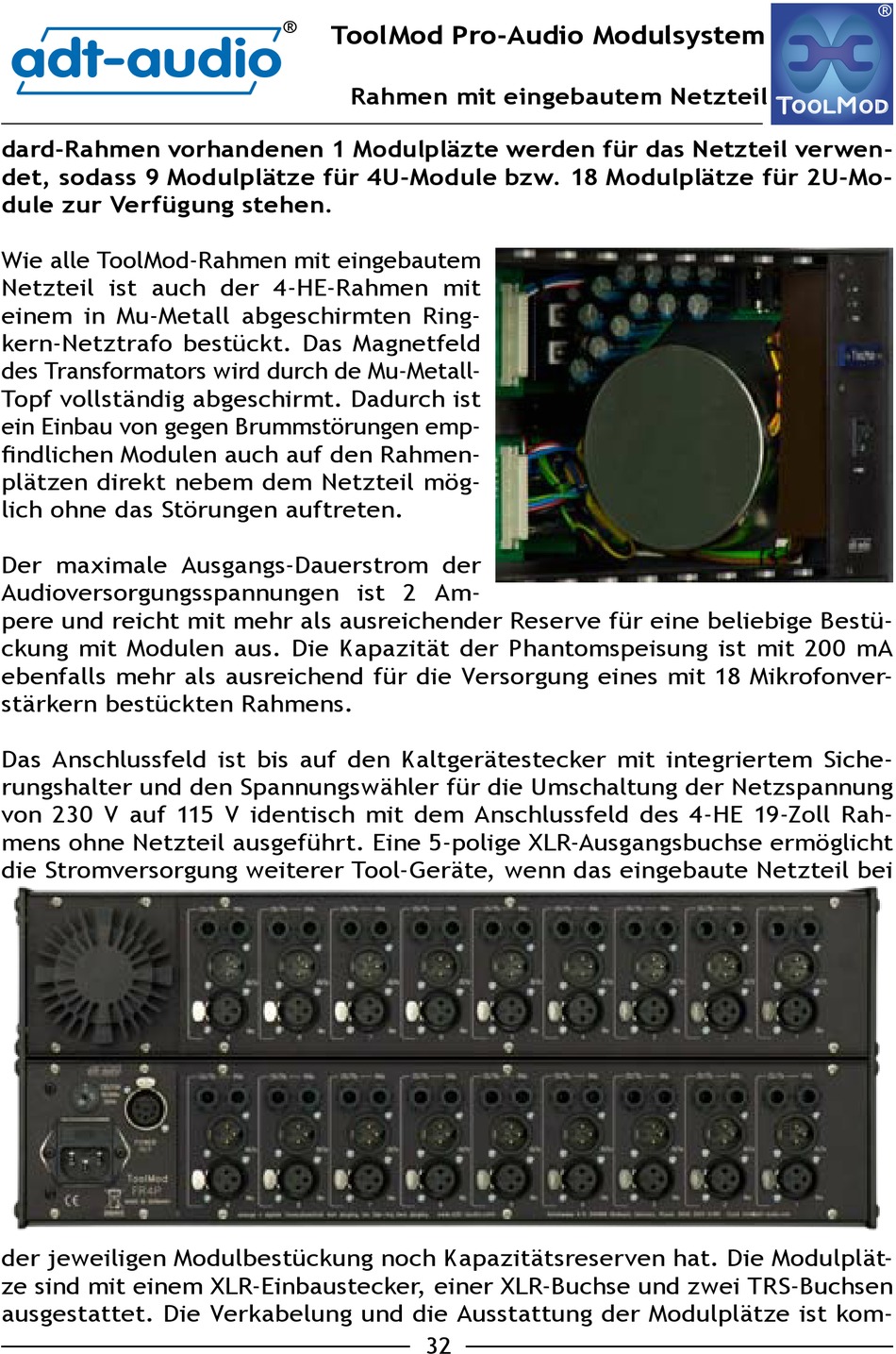

adt-audio ToolMod Benutzerhandbuch Seite 32

®
®
ToolMod Pro-Audio Modulsystem
adt-audio
Rahmen mit eingebautem Netzteil

dard-Rahmen vorhandenen 1 Modulpläzte werden für das Netzteil verwen-
det, sodass 9 Modulplätze für 4U-Module bzw. 18 Modulplätze für 2U-Mo-
dule zur Verfügung stehen.
Wie alle ToolMod-Rahmen mit eingebautem
Netzteil ist auch der 4-HE-Rahmen mit
einem in Mu-Metall abgeschirmten Ring-
kern-Netztrafo bestückt. Das Magnetfeld
des Transformators wird durch de Mu-Metall-
Topf vollständig abgeschirmt. Dadurch ist
ein Einbau von gegen Brummstörungen emp-
findlichen Modulen auch auf den Rahmen-
plätzen direkt nebem dem Netzteil mög-
lich ohne das Störungen auftreten.
Der maximale Ausgangs-Dauerstrom der
Audioversorgungsspannungen ist 2 Am-
pere und reicht mit mehr als ausreichender Reserve für eine beliebige Bestü-
ckung mit Modulen aus. Die Kapazität der Phantomspeisung ist mit 200 mA
ebenfalls mehr als ausreichend für die Versorgung eines mit 18 Mikrofonver-
stärkern bestückten Rahmens.
Das Anschlussfeld ist bis auf den Kaltgerätestecker mit integriertem Siche-
rungshalter und den Spannungswähler für die Umschaltung der Netzspannung
von 230 V auf 115 V identisch mit dem Anschlussfeld des 4-HE 19-Zoll Rah-
mens ohne Netzteil ausgeführt. Eine 5-polige XLR-Ausgangsbuchse ermöglicht
die Stromversorgung weiterer Tool-Geräte, wenn das eingebaute Netzteil bei
der jeweiligen Modulbestückung noch Kapazitätsreserven hat. Die Modulplät-
ze sind mit einem XLR-Einbaustecker, einer XLR-Buchse und zwei TRS-Buchsen
ausgestattet. Die Verkabelung und die Ausstattung der Modulplätze ist kom-
