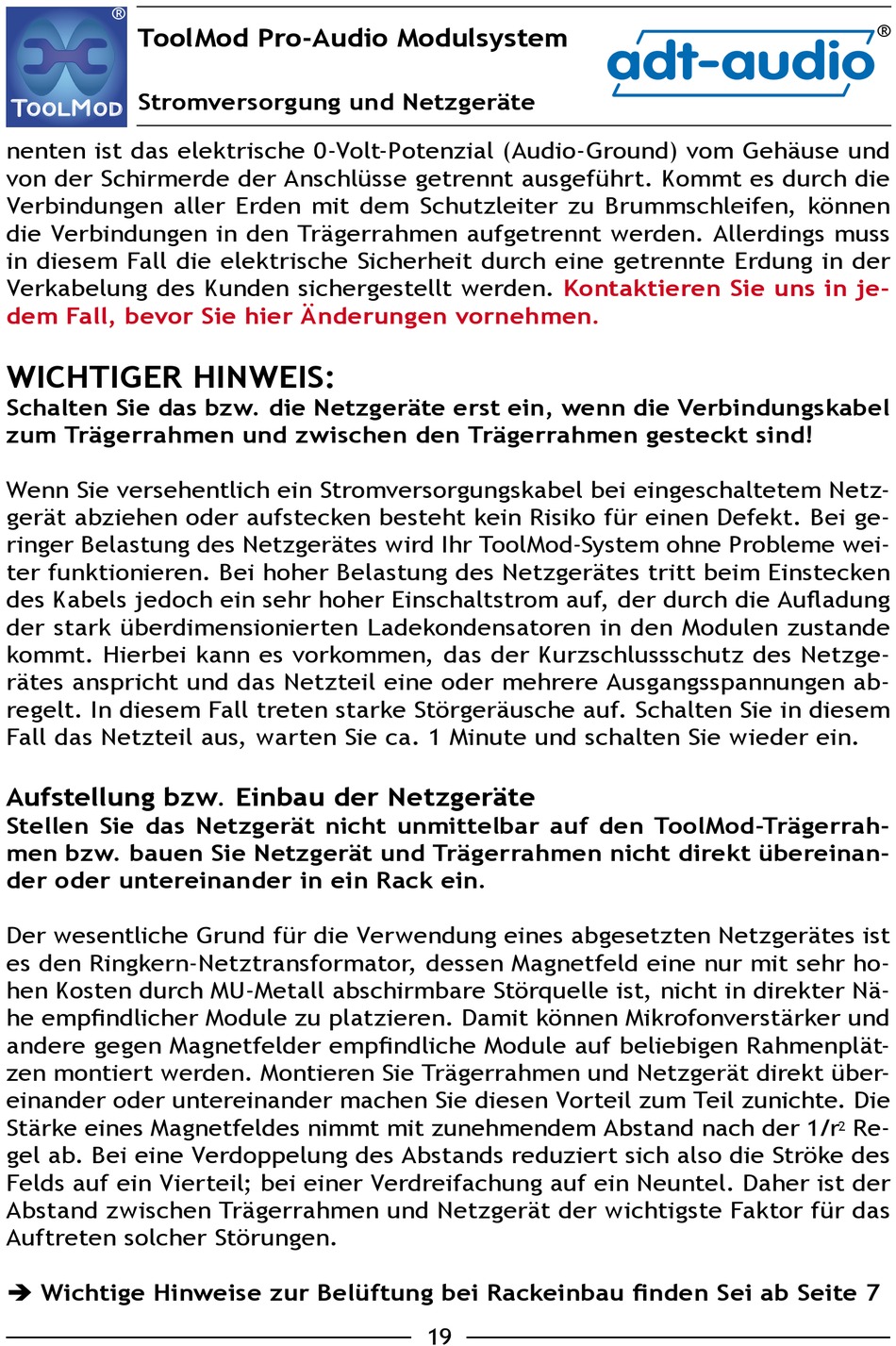

nenten ist das elektrische 0-Volt-Potenzial (Audio-Ground) vom Gehäuse und
von der Schirmerde der Anschlüsse getrennt ausgeführt. Kommt es durch die
Verbindungen aller Erden mit dem Schutzleiter zu Brummschleifen, können
die Verbindungen in den Trägerrahmen aufgetrennt werden. Allerdings muss
in diesem Fall die elektrische Sicherheit durch eine getrennte Erdung in der
Verkabelung des Kunden sichergestellt werden.
dem Fall, bevor Sie hier Änderungen vornehmen.
WICHTIGER HINWEIS:
Schalten Sie das bzw. die Netzgeräte erst ein, wenn die Verbindungskabel
zum Trägerrahmen und zwischen den Trägerrahmen gesteckt sind!
Wenn Sie versehentlich ein Stromversorgungskabel bei eingeschaltetem Netz-
gerät abziehen oder aufstecken besteht kein Risiko für einen Defekt. Bei ge-
ringer Belastung des Netzgerätes wird Ihr ToolMod-System ohne Probleme wei-
ter funktionieren. Bei hoher Belastung des Netzgerätes tritt beim Einstecken
des Kabels jedoch ein sehr hoher Einschaltstrom auf, der durch die Aufladung
der stark überdimensionierten Ladekondensatoren in den Modulen zustande
kommt. Hierbei kann es vorkommen, das der Kurzschlussschutz des Netzge-
rätes anspricht und das Netzteil eine oder mehrere Ausgangsspannungen ab-
regelt. In diesem Fall treten starke Störgeräusche auf. Schalten Sie in diesem
Fall das Netzteil aus, warten Sie ca. 1 Minute und schalten Sie wieder ein.
Aufstellung bzw. Einbau der Netzgeräte
Stellen Sie das Netzgerät nicht unmittelbar auf den ToolMod-Trägerrah-
men bzw. bauen Sie Netzgerät und Trägerrahmen nicht direkt übereinan-
der oder untereinander in ein Rack ein.
Der wesentliche Grund für die Verwendung eines abgesetzten Netzgerätes ist
es den Ringkern-Netztransformator, dessen Magnetfeld eine nur mit sehr ho-
hen Kosten durch MU-Metall abschirmbare Störquelle ist, nicht in direkter Nä-
he empfindlicher Module zu platzieren. Damit können Mikrofonverstärker und
andere gegen Magnetfelder empfindliche Module auf beliebigen Rahmenplät-
zen montiert werden. Montieren Sie Trägerrahmen und Netzgerät direkt über-
einander oder untereinander machen Sie diesen Vorteil zum Teil zunichte. Die
Stärke eines Magnetfeldes nimmt mit zunehmendem Abstand nach der 1/r
gel ab. Bei eine Verdoppelung des Abstands reduziert sich also die Ströke des
Felds auf ein Vierteil; bei einer Verdreifachung auf ein Neuntel. Daher ist der
Abstand zwischen Trägerrahmen und Netzgerät der wichtigste Faktor für das
Auftreten solcher Störungen.
 Wichtige Hinweise zur Belüftung bei Rackeinbau finden Sei ab Seite 7
