Wechselspannungen
1. Stecken Sie die rote Meßleitung in die V... Eingangsbuchse und die schwarze Meßleitung in die
COM Eingangsbuchse.
2. Stellen Sie den Drehschalter auf "V" und drücken Sie die Taste "-/~" für Wechselspannung.
3. Verbinden Sie die Messleitungen mit dem Meßobjekt und lesen Sie den Meßwert von der
Anzeige ab.
Der Eingangswiderstand beträgt in jedem Meßbereich ca. 10M
Kreisen den Messwert beeinflussen. Bei Werten von 10K
vernachlässigbar klein (0,1% oder kleiner).
Nach der Messung werden die Meßleitungen vom Meßobjekt getrennt.
C.
Widerstände
1. Stecken Sie die rote Meßleitung in dieV... Eingangsbuchse und die schwarze Meßleitung in die
COM Eingangsbuchse.
2. Stellen Sie den Drehschalter auf den Widerstandsbereich "
Widerstandsmessungen.
3. Verbinden Sie die Messleitungen mit dem Meßobjekt und lesen Sie den Meßwert von der
Anzeige ab.
Die Meßleitungen gehen mit Ihrem Eigenwiderstand von ca. 0,1
Ω
im 400
-Bereich korrekte Werte erhalten zu können, gehen Sie wie folgt vor: Verbinden Sie beide
Meßspitzen direkt miteinander und lesen Sie den Meßwert von der Anzeige ab. Nehmen Sie die
eigentliche Messung vor und ziehen den zuvor ermittelten Widerstandswert der Meßleitungen vom
Meßwert ab. In den Meßbereichen über 1M
stabilisiert hat. Nach der Messung werden die Meßleitungen vom Meßobjekt getrennt.
WARNUNG
Um Verletzungen zu vermeiden und das Meßgerät vor
Schäden durch Überspannung zu schützen, darf keine
Spannung höher als 1000V oder 750Veff angelegt
werden.
Die einzelnen Meßbereiche haben folgende Endwerte:
4,000V, 40,00V, 400,0V und 750V.

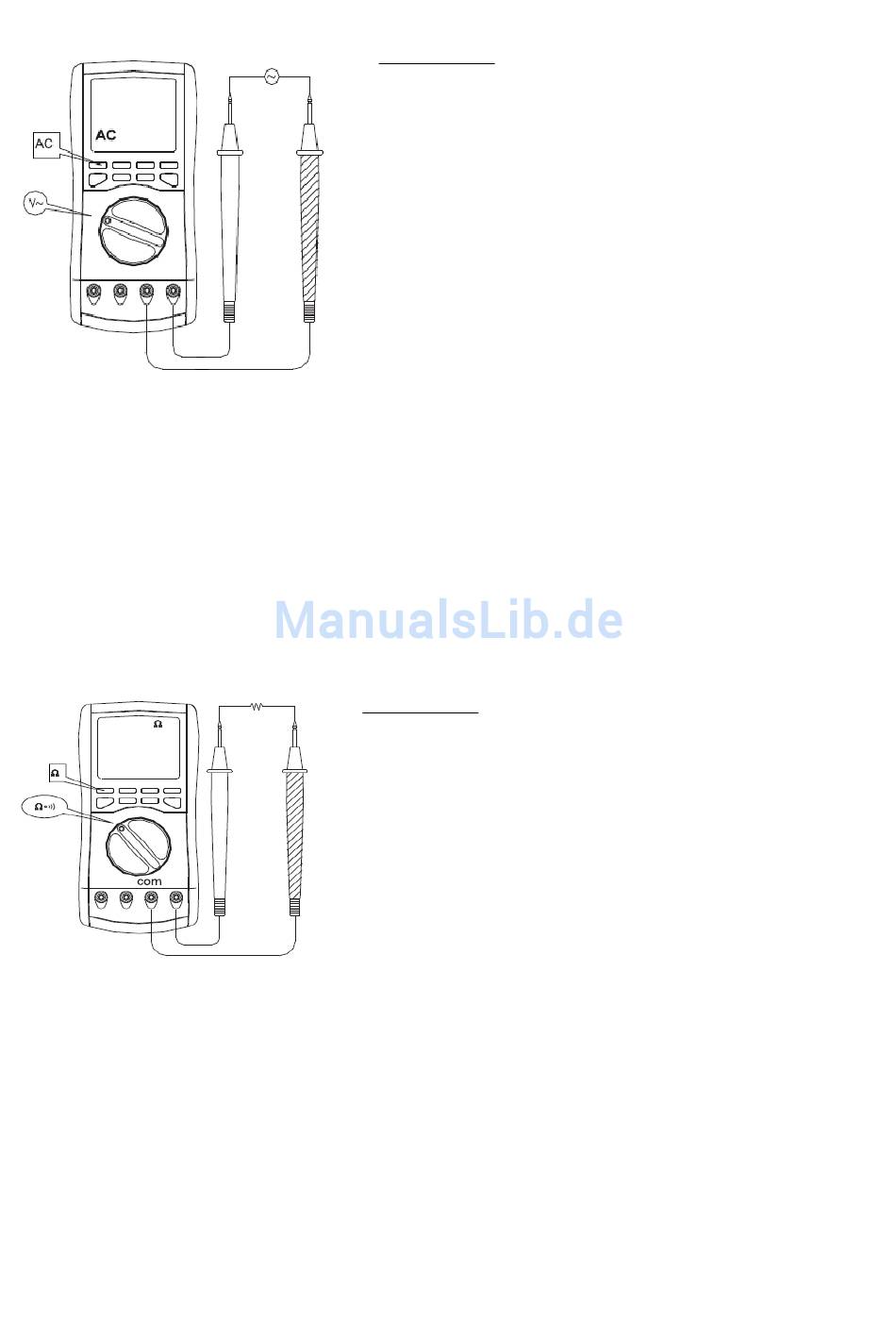

Zur Messung von Wechselspannungen verbinden Sie das
Meßgerät wie folgt:
Ω
WARNUNG
Um Schäden am Meßgerät und am Meßobjekt zu
vermeiden, schalten Sie den Meßstromkreis aus und
entladen alle Kondensatoren.
Die einzelnen Meßbereiche haben folgende Endwerte:
Ω
Ω
400,0
, 4,000K
, 40,00K
Ω.
40,00M
Zur Messung von Widerständen verbinden Sie das
Meßgerät wie folgt:
Ω
dauert es einige Sekunden, bis sich der Anzeigewert
10
Ω.
Dies kann in hochohmigen
oder kleiner ist der Fehler
Ω
Ω
, 400,0K
Ω
" und drücken Sie die Taste "-/~" für
Ω
Ω
bis 0,2
in die Messung ein. Um
Ω
, 4,000M
und
