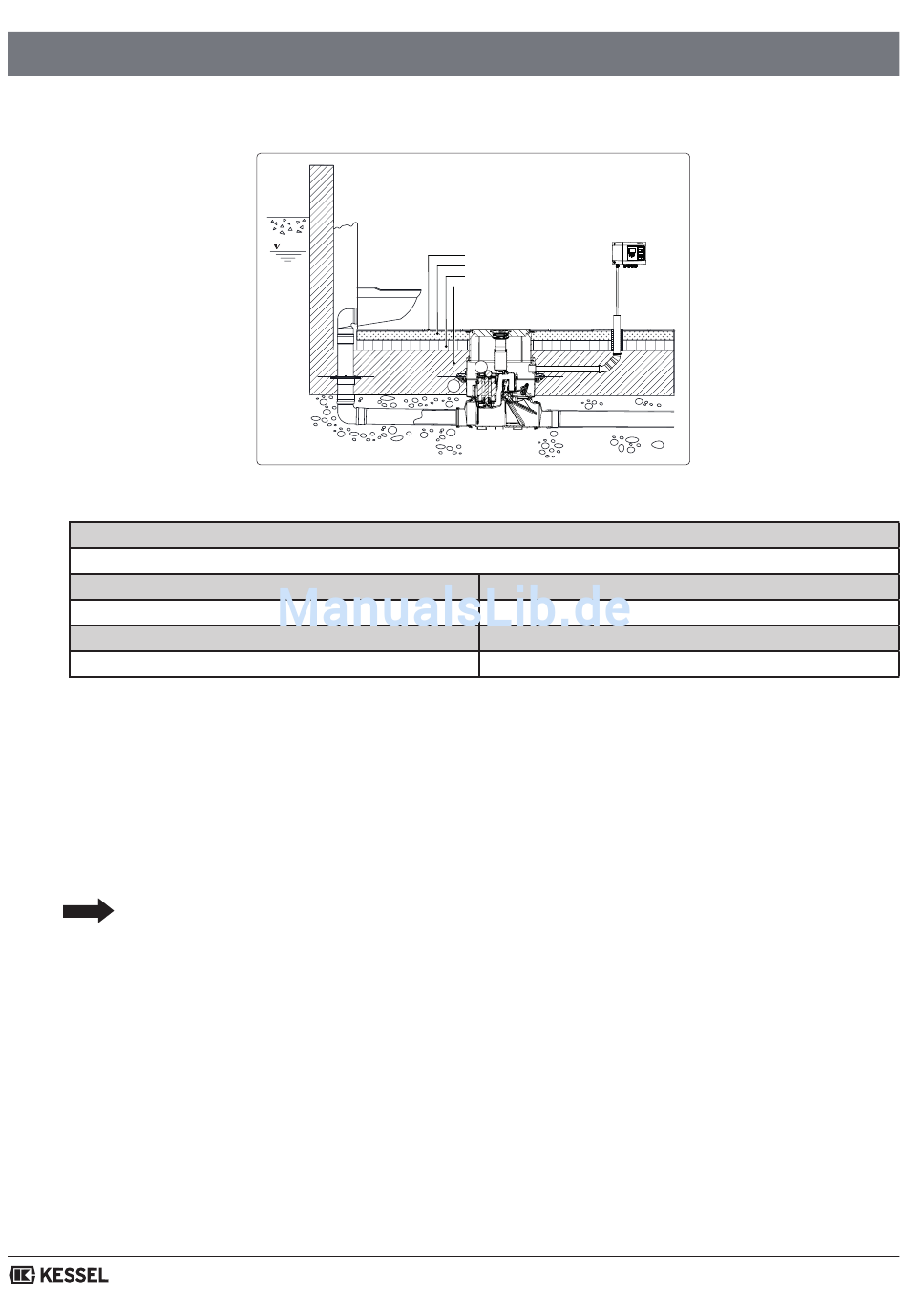

3.3 Einbauvorschlag „Weiße Wanne"
1 Pumpfix F
2 Verlängerungsstück mit mittigem Flansch für den Einbau in WU-Beton, Art.-Nr. 83075
a Fliesen
b Estrich
c Dämmung
d Betonboden
3.4

Vorbereitungen zum Einbau

Für einen reibungslosen Einbau und Betrieb folgendes beachten:
- Ausreichend Abstand zur Wand bzw. Objekten für Wartungsarbeiten einhalten.
- Beruhigungsstrecke vor und nach der Pumpfix F Comfort (min. 1 m) einhalten.
- Kabelleerrohr (DN70) von der Pumpfix F Comfort zum Montageort des Schaltgeräts verlegen.
Richtungsänderungen nur mit 45°-Bögen vornehmen.
Bei der Auswahl des Montageorts die Position für das Schaltgerät berücksichtigen:
Die Kabellänge der Elektrokomponenten beträgt 5 Meter Verlängerungssets sind optional erhältlich. Damit die
Pumpe bei Wartungsarbeiten vollständig aus dem Grundkörper herausgehoben werden kann, muss sich eine
ausreichende Kabellänge des Pumpen- Anschluss-Kabels im Grundkörper befinden.
Das Kabelleerrohr dient zur Entlüftung des Raumes oberhalb der Pumpe. Es darf deshalb nicht luftdicht
verschlossen werden.
Für das Schaltgerät wird auch eine Steckdose (Schuko, 230 VA) benötigt.
- Soll anstelle des Entlüftungsventils eine Entlüftungsleitung montiert werden, muss diese bis zum Grundkörper
verlegt werden.
Montage
BWS*
10 / 144
a
b
c
d
f
1
2
Abb. [7]
e Schaltgerät
f Druckleitung
BWS* Bemessungswasserstand
