Montage; Allgemeines Zur Montage; Einbauvorschlag „Schwarze Wanne - Kessel Pumpfix F Comfort Einbau-, Wartungs- Und Bedienungsanleitung

3

Montage

Gefahr durch giftige und gesundheitsgefährdende Dämpfe, Gase und Stoffe (z. B. Bakterien, Viren). Alle an
der Rückstaupumpanlage notwendige Arbeiten ausschließlich durch Fachpersonal (Siehe 2.2) durchführen.
3.1

Allgemeines zur Montage

Die Rückstaupumpanlage wird entsprechend den auf einer Baustelle üblichen Bauabschnitten zu
unterschiedlichen Zeitpunkten montiert und in Betrieb genommen.

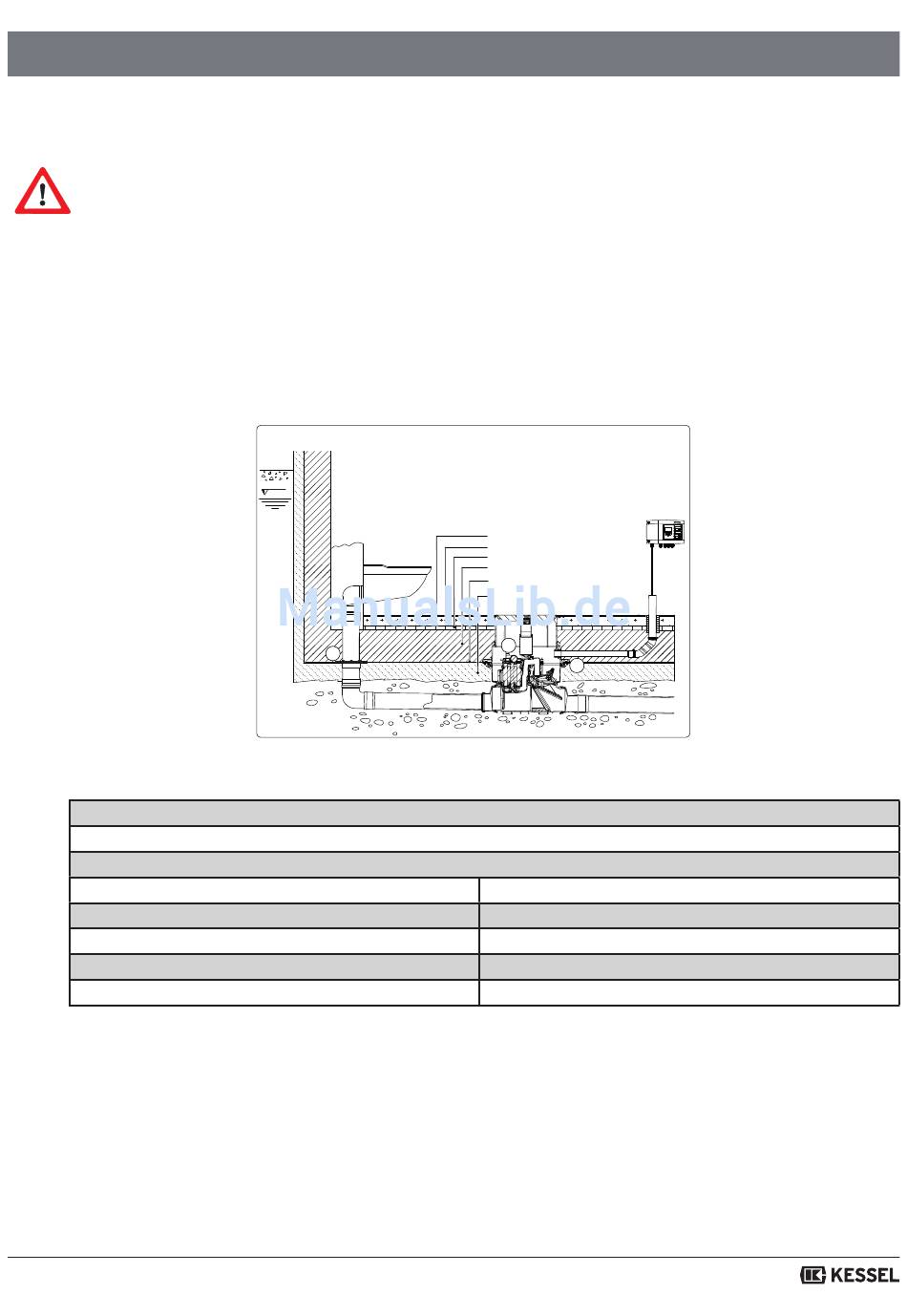

3.2 Einbauvorschlag „Schwarze Wanne"
1 Pumpfix F
2 Dichtungsset Art.-Nr. 83 023 mit Gegenflansch und Dichtungsbahn
3 Rohrdurchführungsdichtung
a Fliesen
b Estrich
c Dämmung
d Betonboden
e Schutzbeton
2016/05
Montage
BWS*
3
a
b
c
d
e
f
1
2
Abb. [6]
f Abdichtung
g Schaltgerät
h Druckleitung
BWS* Bemessungswasserstand
9 / 144
g
h
