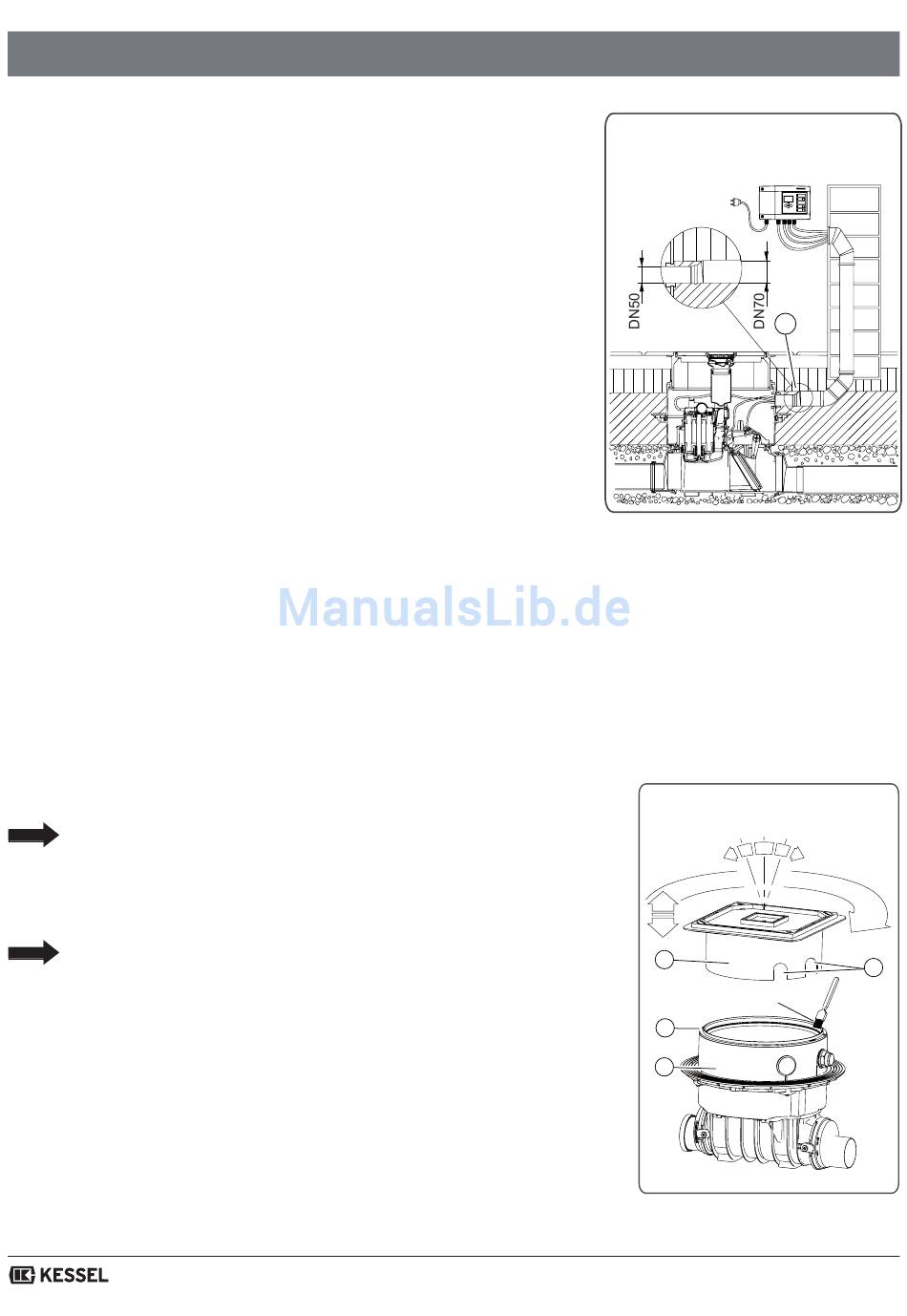

3.10 Montage du conduit de câbles
- Avancer le conduit de câbles (DN de 70) jusqu'au passe-câble <41>
(DN de 50) du corps de base et le monter.
Se servir de coudes d'au plus 45° pour les changements de direction.
3.11

Montage de la rehausse

Il convient, suivant la profondeur d'installation, de rallonger la rehausse
(profondeur d'insertion de la rehausse <3>) ou de pratiquer des évidements
<67> pour les raccords de tuyauterie à introduire latéralement dans le
corps de base <1>.
Utiliser au plus 2 pièces pour rallonger la rehausse <3>
afin qu'il soit encore possible d'atteindre le fond du
corps de base au cours des interventions de maintenance.
- Engager le joint d'étanchéité <37> sans graisse dans la gorge du
corps de base <1>.
- Graisser les bagues à lèvre du joint d'étanchéité <37>.
- Glisser la rehausse <3> dans le corps de base et l'aligner.
Montage
62 / 144
41
Ill. [16]
3
Fett
37
1
Ill. [17]
67
