3.10

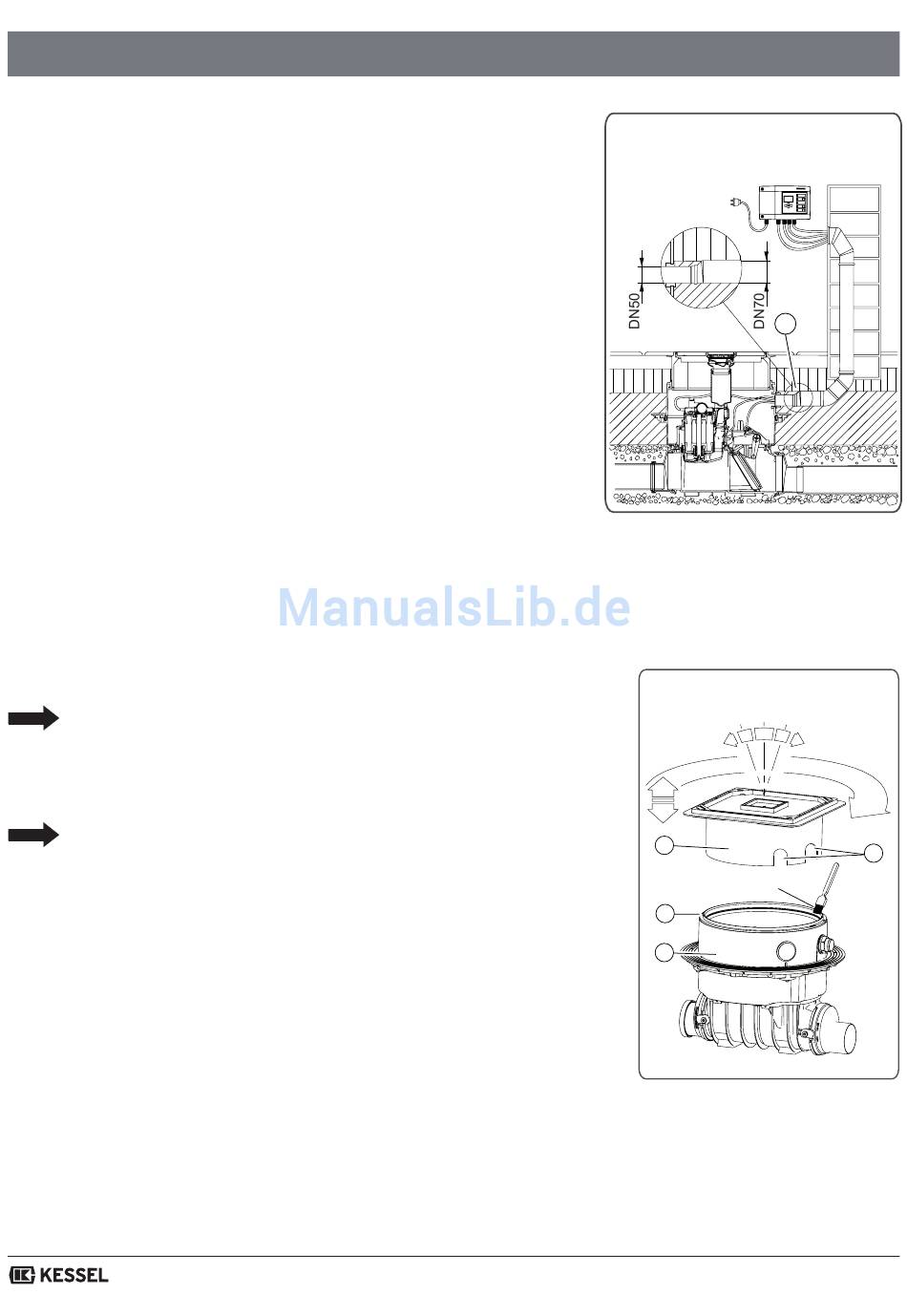

Lege kabelbuis monteren

- De lege kabelbuis (DN70) tot de kabeldoorvoer <41>
(DN50) naar het basiselement toebrengen en monteren.
Voor richtingveranderingen max. 45°-bocht gebruiken.
3.11

Opzetstuk monteren

Afhankelijk van de inbouwdiepte moet het opzetstuk (insteekdiepte van het
opzetstuk <3>) evtl. worden afgekort c.q. van uitsparingen
<67> voor de leidingverbindingen, die aan de zijkant in het basiselement
<1> worden ingebracht, worden voorzien.
Het opzetstuk <3> mag met maximaal 2 verlengstukken
worden verlengd, opdat voor onderhoudsdoeleinden nog tot en met het
basiselement kan worden gegrepen.
- Afsluitrubber <37> vetvrij in de groef bij het basiselement <1> plaatsen.
- Afdichtingslippen van het afsluitrubber <37> invetten.
- Opzetstuk <3> in het basiselement schuiven en uitlijnen.
Montage
110 / 144
41
Fig. [16]
3
Fett
37
1
Fig. [17]
67
2016/05
