3.8

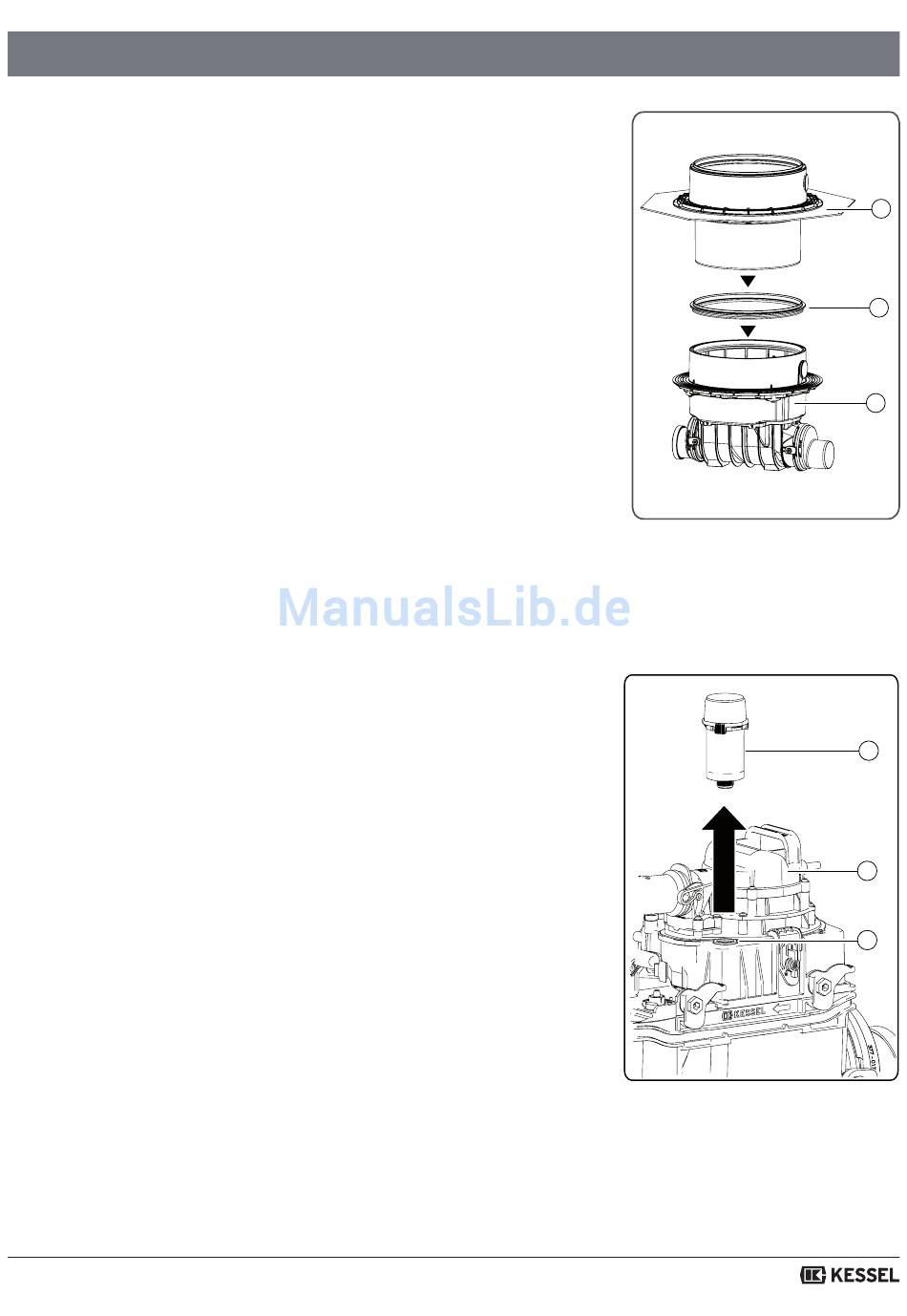

Pose dans la dalle de fondation (cuve blanche)

Poser le joint d'étanchéité <37> dans le segment inférieur <1> et veiller
au logement correct du joint d'étanchéité. Graisser ensuite la face
supérieure du joint d'étanchéité.
Glisser la pièce de rallonge dans la bride médiane <33>
et l'amener à la position voulue.
3.9

Raccordement de la conduite de purge d'air (en option)

Poser la conduite de purge d'air en veillant à ce qu'elle ne gêne
ni l'accès pour les interventions de maintenance ni les autres
raccords de tuyauterie (conduite de refoulement / conduit pour câbles).
- Dévisser la vanne de purge <11> de l'unité de la pompe
<20>.
- Fixer la conduite de purge d'air au raccord <12> de la vanne de
purge et la faire passer à travers le corps de base au-dessus du
plan d'étanchéité
.
2016/05
Montage
61 / 144
33
37
1
Ill. [14]
11
20
12
Ill. [15]
