Montaggio del tubo vuoto per cavi

- Condurre il tubo vuoto per cavi (DN70) fino al passante per i cavi <41>
(DN50) sul corpo base e montarlo.
Per i cambi di direzione impiegare delle curve di 45° al massimo.
3.11

Montaggio del rialzo

A seconda della profondità di posa, il rialzo (profondità di innesto del
rialzo <3>) deve essere eventualmente accorciato ovvero provvisto di
incavi <67> per i collegamenti delle linee inseriti nel corpo base
<1> lateralmente.
Il rialzo <3> è allungabile al massimo con 2 pezzi di prolunga,
affinché, a scopo di manutenzione, sia ancora
possibile raggiungere il corpo base sottostante.
- Inserire la guarnizione <37> senza grasso nella scanalatura sul corpo
base <1>.
- Ingrassare i labbri di tenuta della guarnizione <37>.
- Inserire il rialzo <3> nel corpo base e allineare.
Montaggio
86 / 144
41

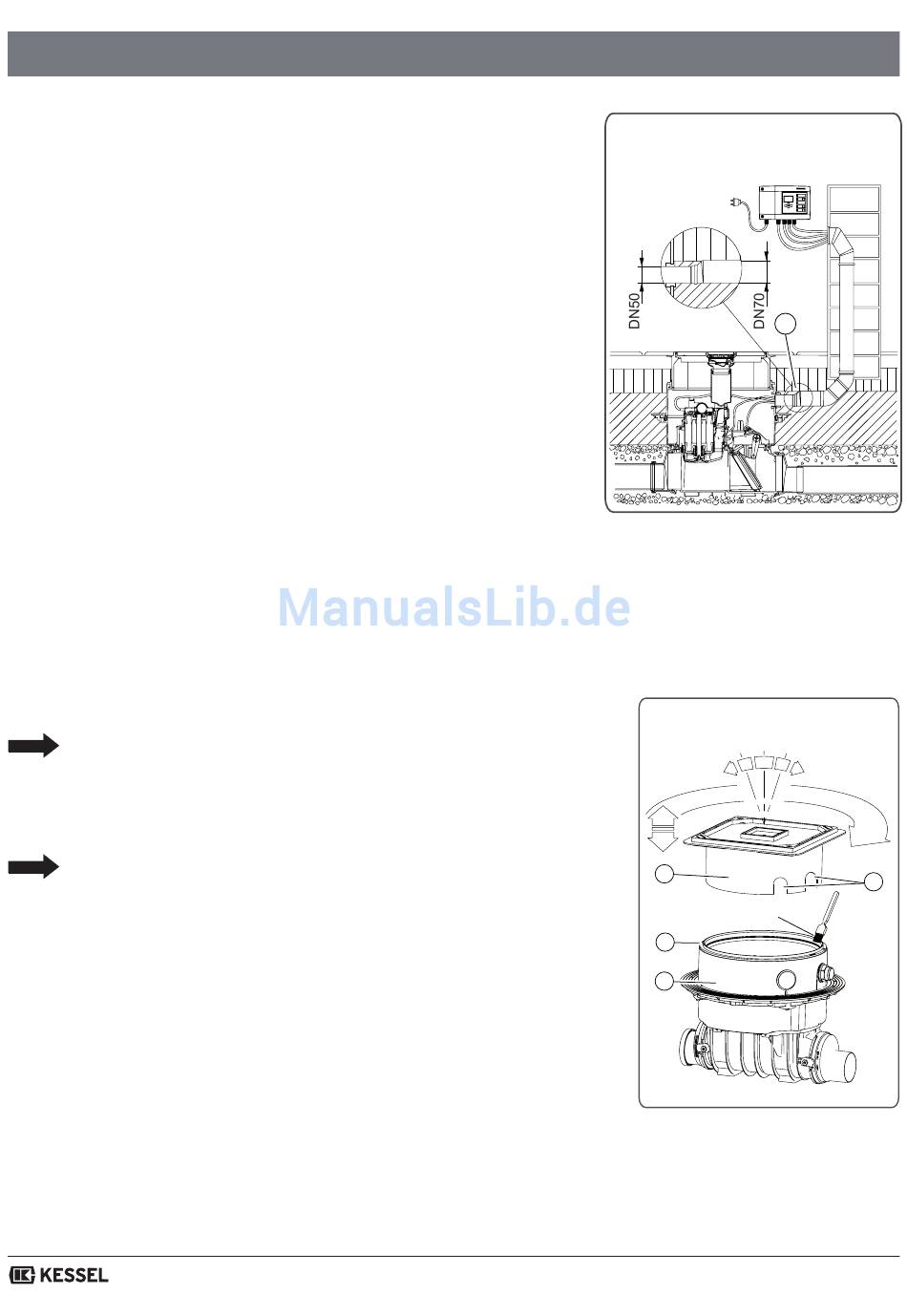

Ill. [16]
