2.3 Montage von Druckrohr und Alarmsonde

Vor Montage der Sonden Sondensitz und Dich-
tungen reinigen und fetten.
Das Tauchrohr an Position e (Abb. 5) in die Anlage
stecken und mit dem Einhandschnellverschluss
verriegeln.
Die optische Sonde/Alarmgeber an Position f
(Abb.5) in die dafür vorgesehene Öffnung montie-
ren. Dafür muss vorher der lila Verschlussstopfen
entfernt werden.

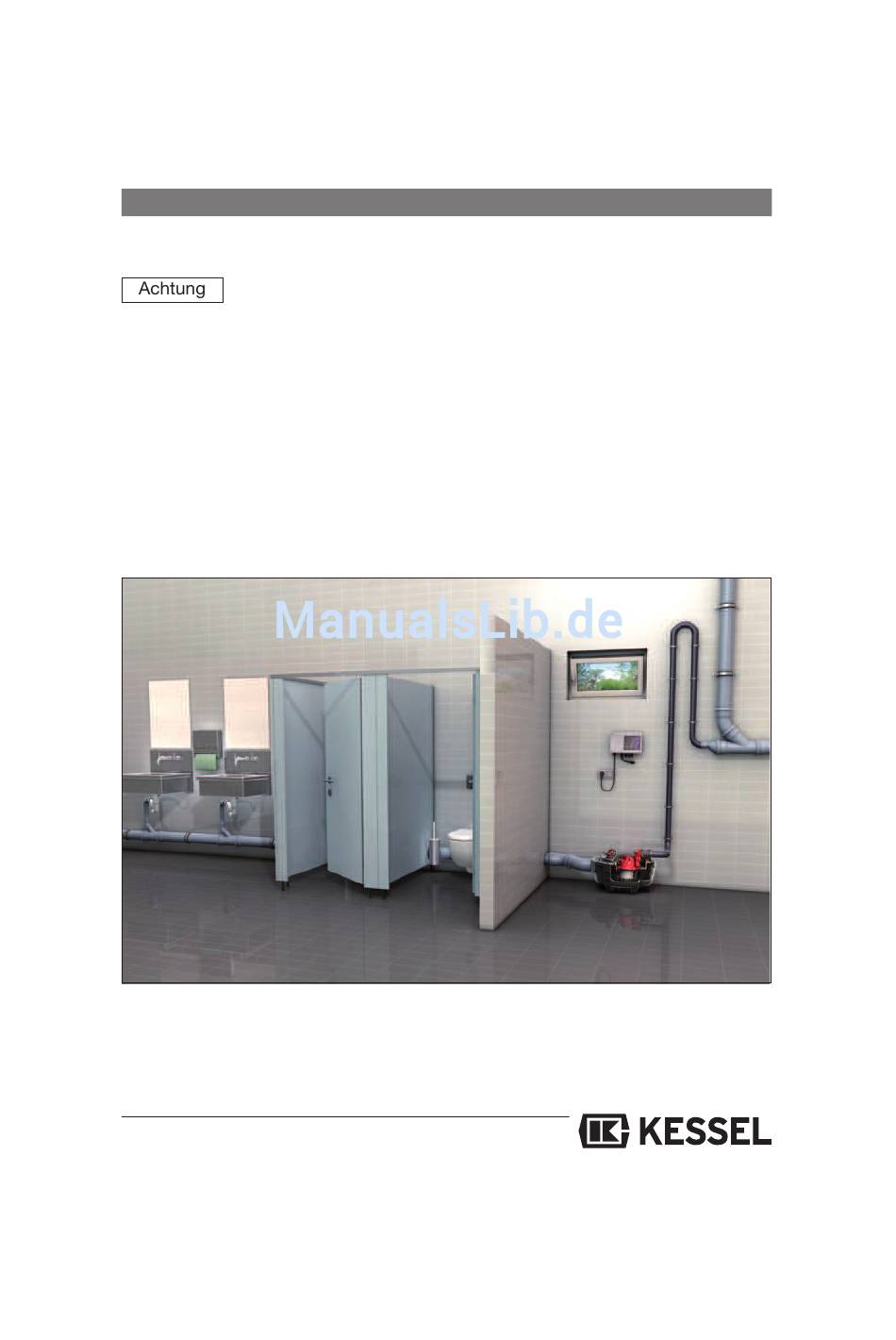

2.5 Einbauvorschlag

➀ KESSEL Abwasserstation Aqualift F Compact
➁ Schaltgerät mit Selbstdiagnosesystem (SDS)
➂ Druckrohr nach Rückstauschleife unmittelbar auf mind. DN 70 erweitern
➃ Entlüftung über Dach
➄ Zulauf
➅ Anschluss an belüftete Sammelleitung
2. Einbau
2.4 Schallschutz
Für einen verbesserten Schallschutz sind Grund-
behälter und die Druckleitung vom Gebäude
schallentkoppelt einzubauen, hierfür ist die mit-
gelieferte Schalldämmmatte zu verwenden (siehe
Abb. 5).
In überflungsgefährdeten Räumen ist die Anlage
gegen Aufschwimmen zu sichern. Dies kann mit
bauseits zu liefernden Gewindestangen und der
im Lieferumfang enthaltenen Schalldämmbauteile
(Matte und Entkopplungsstücke) realisiert wer-
den.
➎
9
➌
➋
➏
➍
➊
Abb. 6
Art. Nr. 28743
Art. Nr. 28040
