3 Montaż
Niebezpieczeństwo wskutek trujących i szkodliwych oparów, gazów i pyłów (np. bakterie, wirusy). Wszelkie
prace zaworze zwrotnym z pompą może wykonywać wyłącznie personel specjalistyczny (patrz 2.2).
3.1 Ogólne informacje dotyczące montażu
Zawór zwrotny z pompą montowany i uruchamiany jest na odpowiednich odcinkach budowy w różnym czasie.

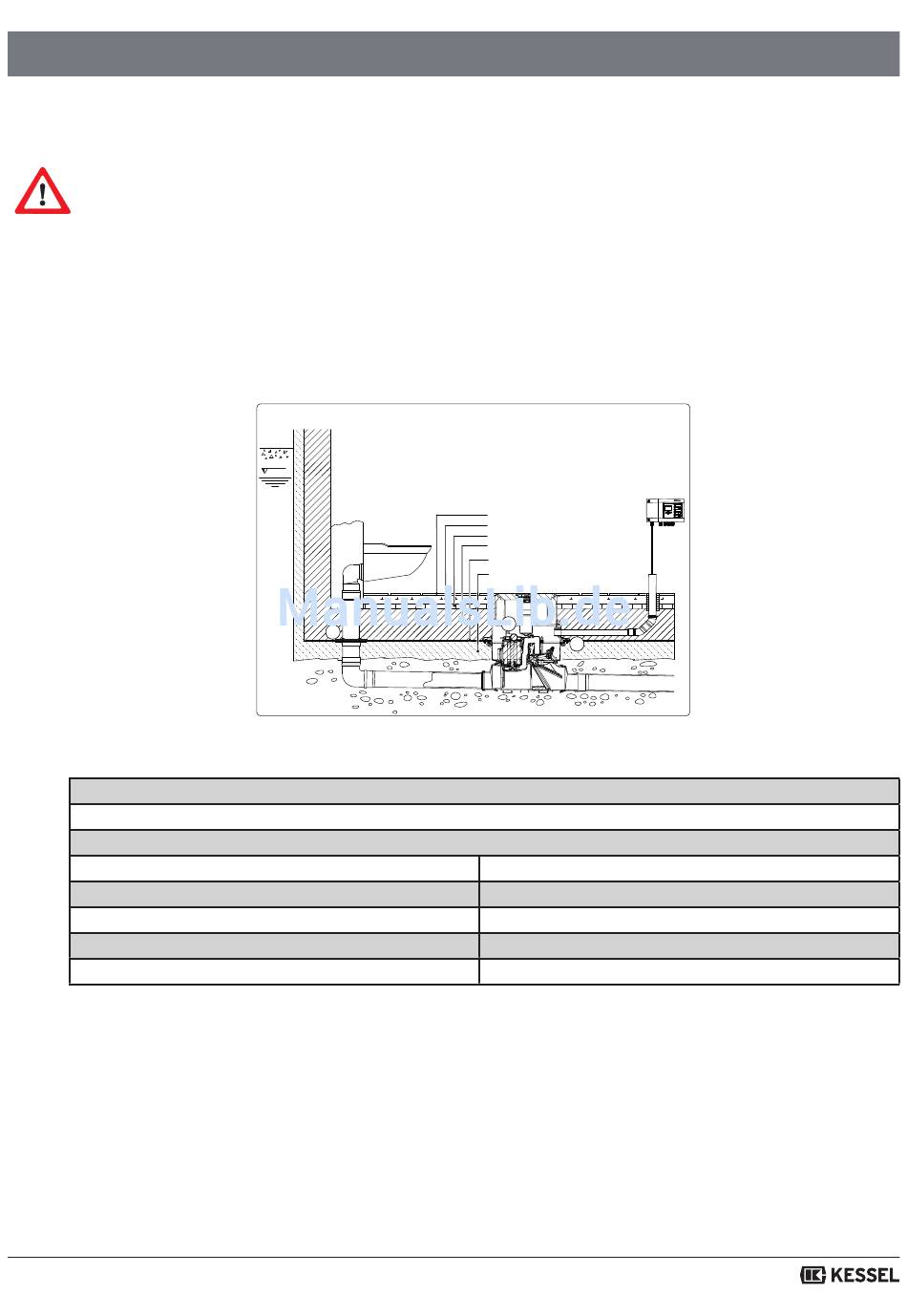

3.2 Propozycja zabudowy „czarna wanna"
1 Pumpfix F
2 Zestaw uszczelek nr art. 83 023 z przeciwkołnierzem i taśmą uszczelniającą
3 Uszczelka przepustu rurowego
a Płytki
b Jastrych
c Izolacja
d Beton
e Beton ochronny
2016/05
Montaż
BWS*
3
a
b
c
d
e
f
1
2
Rys. [6]
f Uszczelnienie
g Urządzenie sterujące
h Przewód tłoczny
BWS* Zwierciadło wody
129 / 144
g
h
