Inbouw in de vloerplaat (witte opvangbak)

Afsluitrubber <37> in bodemgedeelte <1> leggen en op zitten van het
afsluitrubber letten. Vervolgens bovenkant van het afsluitrubber invetten.
Verlengstuk van centrale flens <33> inschuiven
en in positie brengen.
3.9

Ontluchtingsleiding aansluiten (optie)

De ontluchtingsleiding moet zodanig worden gelegd dat zij
noch de toegang voor onderhoudsdoeleinden noch de andere
leidingverbindingen (persleiding / lege kabelbuis) hindert.
- Ontluchtingsklep <11> uit de pompeenheid
<20> schroeven.
- Aan de aansluiting <12> van de ontluchtingsklep de ontluchtingsleiding
bevestigen en door het basiselement boven het afdichtniveau
voeren.
2016/05
Montage
109 / 144
33
37
1

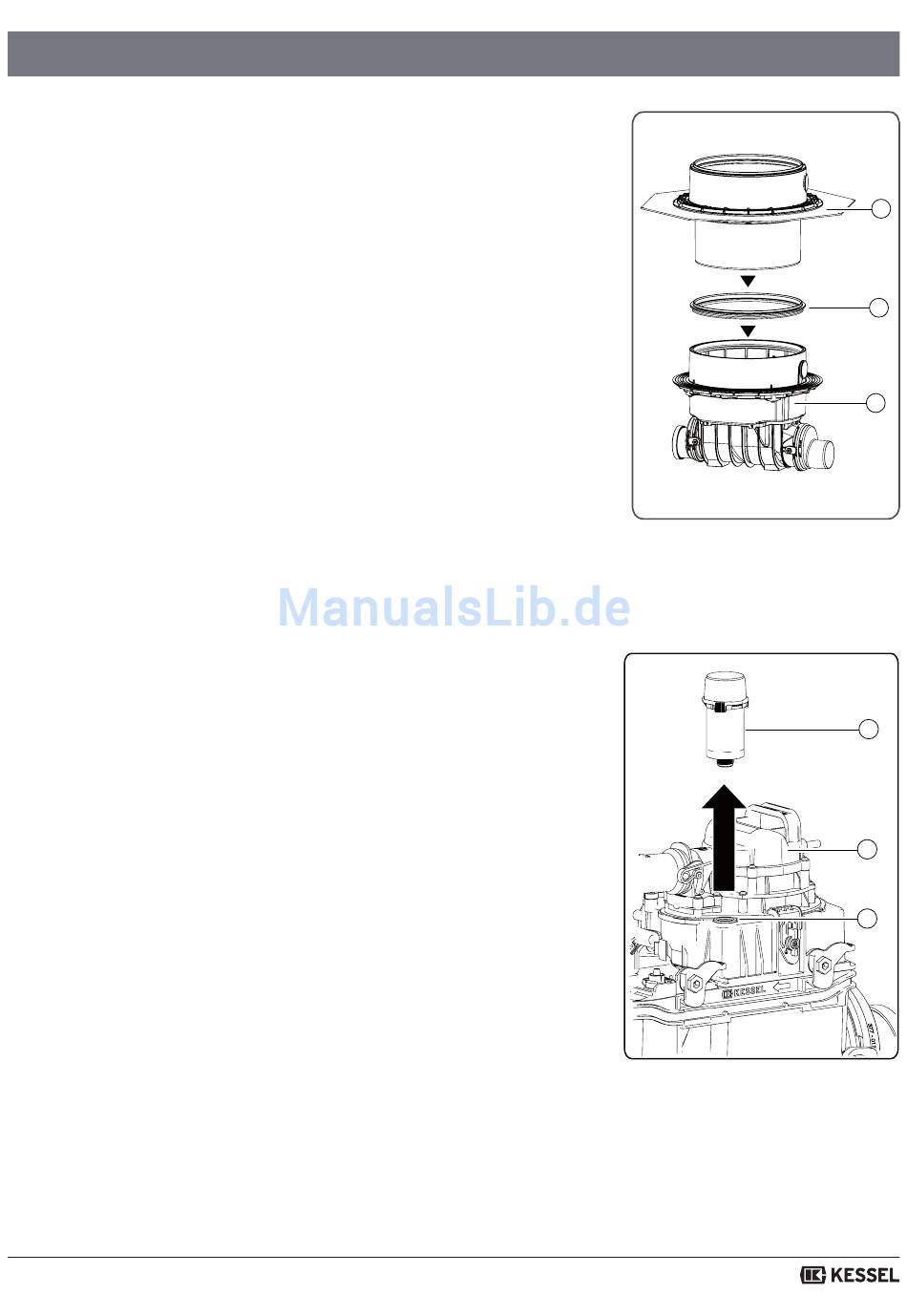

Fig. [14]
