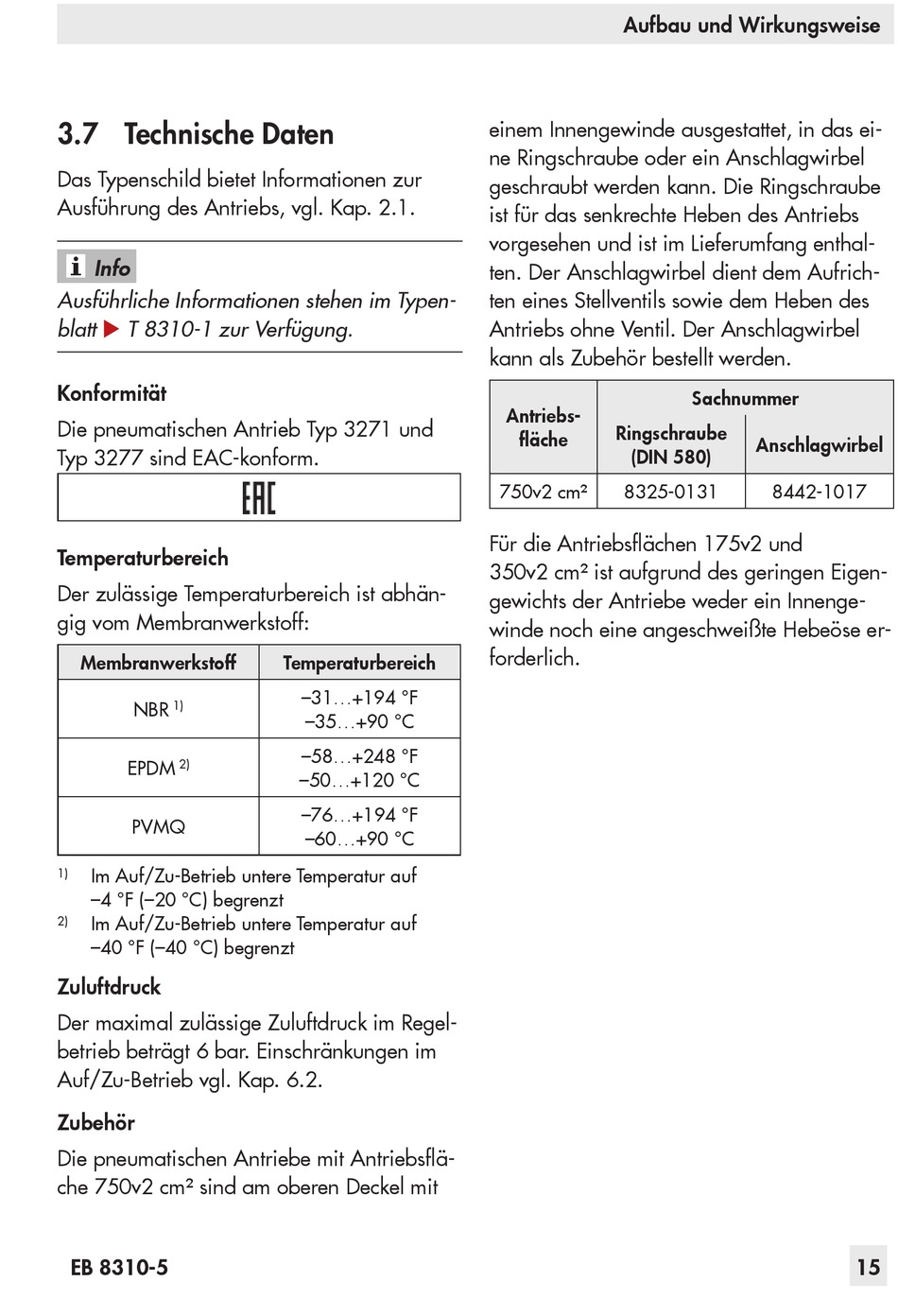

3.7 Technische Daten

Das Typenschild bietet Informationen zur
Ausführung des Antriebs, vgl. Kap. 2.1.
Info
Ausführliche Informationen stehen im Typen-
blatt u T 8310‑1 zur Verfügung.
Konformität
Die pneumatischen Antrieb Typ 3271 und
Typ 3277 sind EAC-konform.
Temperaturbereich
Der zulässige Temperaturbereich ist abhän‑
gig vom Membranwerkstoff:
Membranwerkstoff
NBR
1)
EPDM
2)
PVMQ
Im Auf/Zu-Betrieb untere Temperatur auf
1)
–4 °F (–20 °C) begrenzt
Im Auf/Zu-Betrieb untere Temperatur auf
2)
–40 °F (–40 °C) begrenzt
Zuluftdruck
Der maximal zulässige Zuluftdruck im Regel‑
betrieb beträgt 6 bar. Einschränkungen im
Auf/Zu-Betrieb vgl. Kap. 6.2.
Zubehör
Die pneumatischen Antriebe mit Antriebsflä‑
che 750v2 cm² sind am oberen Deckel mit
EB 8310-5
Temperaturbereich
–31...+194 °F
–35...+90 °C
–58...+248 °F
–50...+120 °C
–76...+194 °F
–60...+90 °C
Aufbau und Wirkungsweise
einem Innengewinde ausgestattet, in das ei‑
ne Ringschraube oder ein Anschlagwirbel
geschraubt werden kann. Die Ringschraube
ist für das senkrechte Heben des Antriebs
vorgesehen und ist im Lieferumfang enthal‑
ten. Der Anschlagwirbel dient dem Aufrich‑
ten eines Stellventils sowie dem Heben des
Antriebs ohne Ventil. Der Anschlagwirbel
kann als Zubehör bestellt werden.
Antriebs-
Ringschraube
fläche
(DIN 580)
750v2 cm² 8325-0131
Für die Antriebsflächen 175v2 und
350v2 cm² ist aufgrund des geringen Eigen‑
gewichts der Antriebe weder ein Innenge‑
winde noch eine angeschweißte Hebeöse er‑
forderlich.
Sachnummer
Anschlagwirbel
8442-1017
