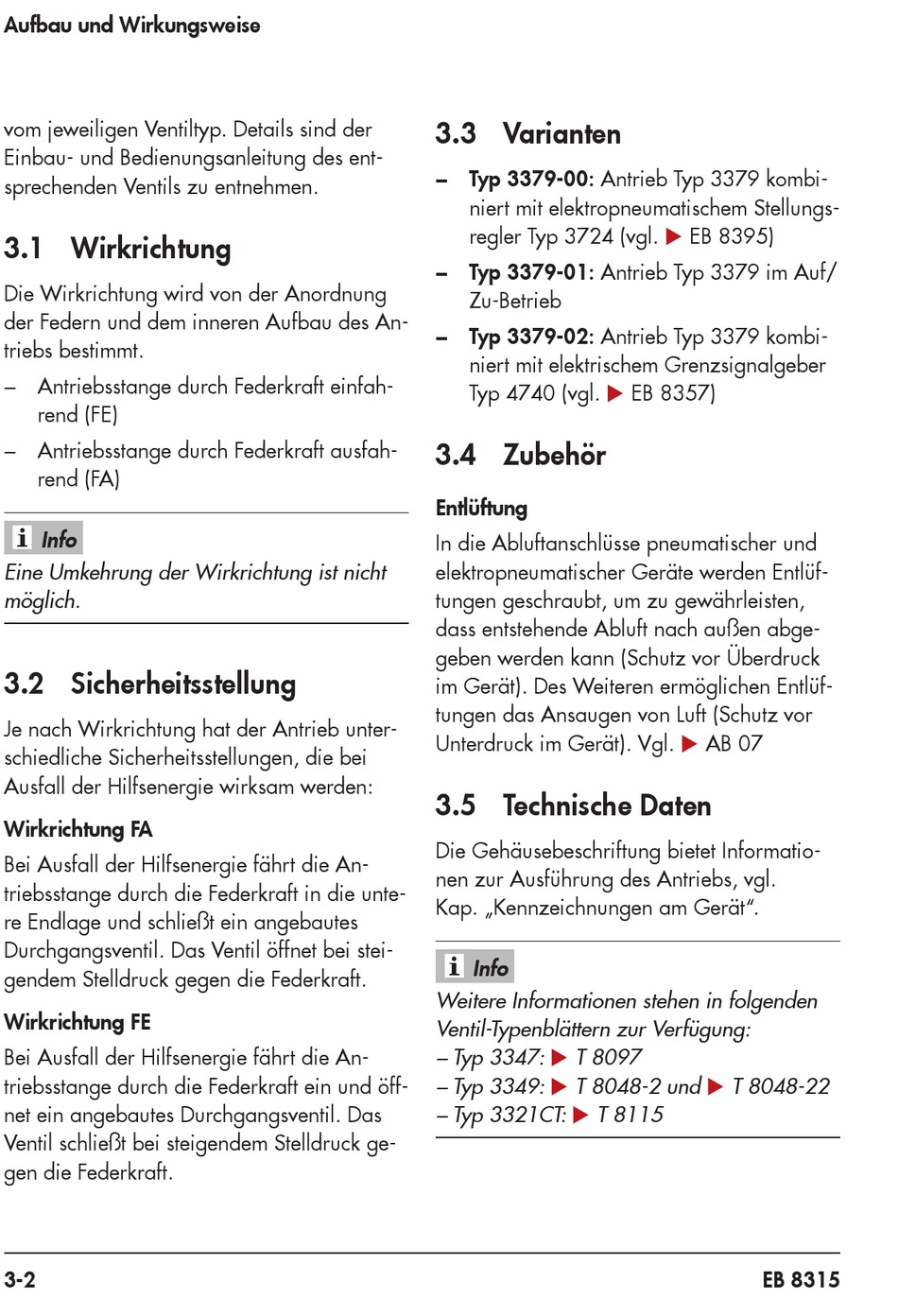

Aufbau und Wirkungsweise
vom jeweiligen Ventiltyp. Details sind der
Einbau- und Bedienungsanleitung des ent-
sprechenden Ventils zu entnehmen.
3.1 Wirkrichtung
Die Wirkrichtung wird von der Anordnung
der Federn und dem inneren Aufbau des An-
triebs bestimmt.
− Antriebsstange durch Federkraft einfah-
rend (FE)
− Antriebsstange durch Federkraft ausfah-
rend (FA)
Info
Eine Umkehrung der Wirkrichtung ist nicht
möglich.
3.2 Sicherheitsstellung
Je nach Wirkrichtung hat der Antrieb unter-
schiedliche Sicherheitsstellungen, die bei
Ausfall der Hilfsenergie wirksam werden:
Wirkrichtung FA
Bei Ausfall der Hilfsenergie fährt die An-
triebsstange durch die Federkraft in die unte-
re Endlage und schließt ein angebautes
Durchgangsventil. Das Ventil öffnet bei stei-
gendem Stelldruck gegen die Federkraft.
Wirkrichtung FE
Bei Ausfall der Hilfsenergie fährt die An-
triebsstange durch die Federkraft ein und öff-
net ein angebautes Durchgangsventil. Das
Ventil schließt bei steigendem Stelldruck ge-
gen die Federkraft.
3-2
3.3 Varianten
− Typ 3379-00: Antrieb Typ 3379 kombi-
niert mit elektropneumatischem Stellungs-
regler Typ 3724 (vgl. u EB 8395)
− Typ 3379-01: Antrieb Typ 3379 im Auf/
Zu-Betrieb
− Typ 3379-02: Antrieb Typ 3379 kombi-
niert mit elektrischem Grenzsignalgeber
Typ 4740 (vgl. u EB 8357)
3.4 Zubehör
Entlüftung
In die Abluftanschlüsse pneumatischer und
elektropneumatischer Geräte werden Entlüf-
tungen geschraubt, um zu gewährleisten,
dass entstehende Abluft nach außen abge-
geben werden kann (Schutz vor Überdruck
im Gerät). Des Weiteren ermöglichen Entlüf-
tungen das Ansaugen von Luft (Schutz vor
Unterdruck im Gerät). Vgl. u AB 07
3.5 Technische Daten
Die Gehäusebeschriftung bietet Informatio-
nen zur Ausführung des Antriebs, vgl.
Kap. „Kennzeichnungen am Gerät".
Info
Weitere Informationen stehen in folgenden
Ventil-Typenblättern zur Verfügung:
− Typ 3347: u T 8097
− Typ 3349: u T 8048-2 und u T 8048-22
− Typ 3321CT: u T 8115
EB 8315
