5.2
5.2 Anschluss der
Kondensatleitung
Der Kondensatschlauch ist an der Geräterückseite durch den
Folienmantel geführt. Der Kondensatschlauch ist so zu verlegen,
dass das (im Wärmepumpenbetrieb) anfallende Kondensat ohne
Behinderung abfließen kann.
Am Kondensatschlauchende befindet sich ein drucklos öffnen-
des Dichtlippenventil, das bei Kürzung des Kondensatschlau-
ches mit versetzt werden muss (Ventil lässt sich leicht entfer-
nen und wieder einfügen). Dieses Ventil ist im besonderen dann
erforderlich, wenn am Gerät längere Luftschläuche installiert
sind oder abluftseitig ein Filter vorgeschalten wurde. Das Kon-
densat ist in einen Siphon abzuleiten (siehe hierzu auch War-
tungshinweis unter 7.1).

5.3 Elektrischer Anschluss

Die WW-WP ist anschlussfertig vorverdrahtet, die Stromversor-
gung erfolgt über die Netzanschlussleitung zu einer Schutzkon-
taktsteckdose (~230 V, 50 Hz). Auch nach der Installation muss
diese Steckdose zugänglich sein.
Für die Ansteuerung externer Geräte für den zweiten Wärmeer-
zeuger (nur bei WW-WP mit innerem Wärmetauscher), muss
eine separate Leitung in das Gerät, durch eine freie Kabelver-
schraubung, eingeführt und zugentlastet werden. (Für diesen
elektrischen Anschluss muss die Kunststoffhaube der WW-WP
entfernt werden.) Die Leitung muss weiter durch eine, dafür vor-
gesehene freie Kabeldurchführung durch die Trennwand geführt
werden. Die elektrische Anschlussklemme (X5 – 4/5/PE) mit po-
tentialfreiem Kontakt für die Ansteuerung (EIN/AUS), der exter-
nen Zusatzgeräte (Pumpe, Magnetventil usw.), befindet sich auf
der Trennwand im Gerät.

Externe Heizstabansteuerung

Optional ist es möglich den Heizstab, parallel zum Schalter
„Heizstab" am Bedienfeld der WW-WP, extern zuschaltbar (z.B.
Schaltuhr) zu gestalten. Für diesen Anschluss muss ein potenti-
alfreier Kontakt an der externen Schalteinrichtung vorhanden
sein, außerdem muss eine weitere Leitung (min. 2 x 1,0 mm
max. Leitungsaußendurchmesser 10 mm) in das Gerät einge-
führt und am Anschluss 6 und 7 der Klemmleiste X5 einge-
klemmt werden.

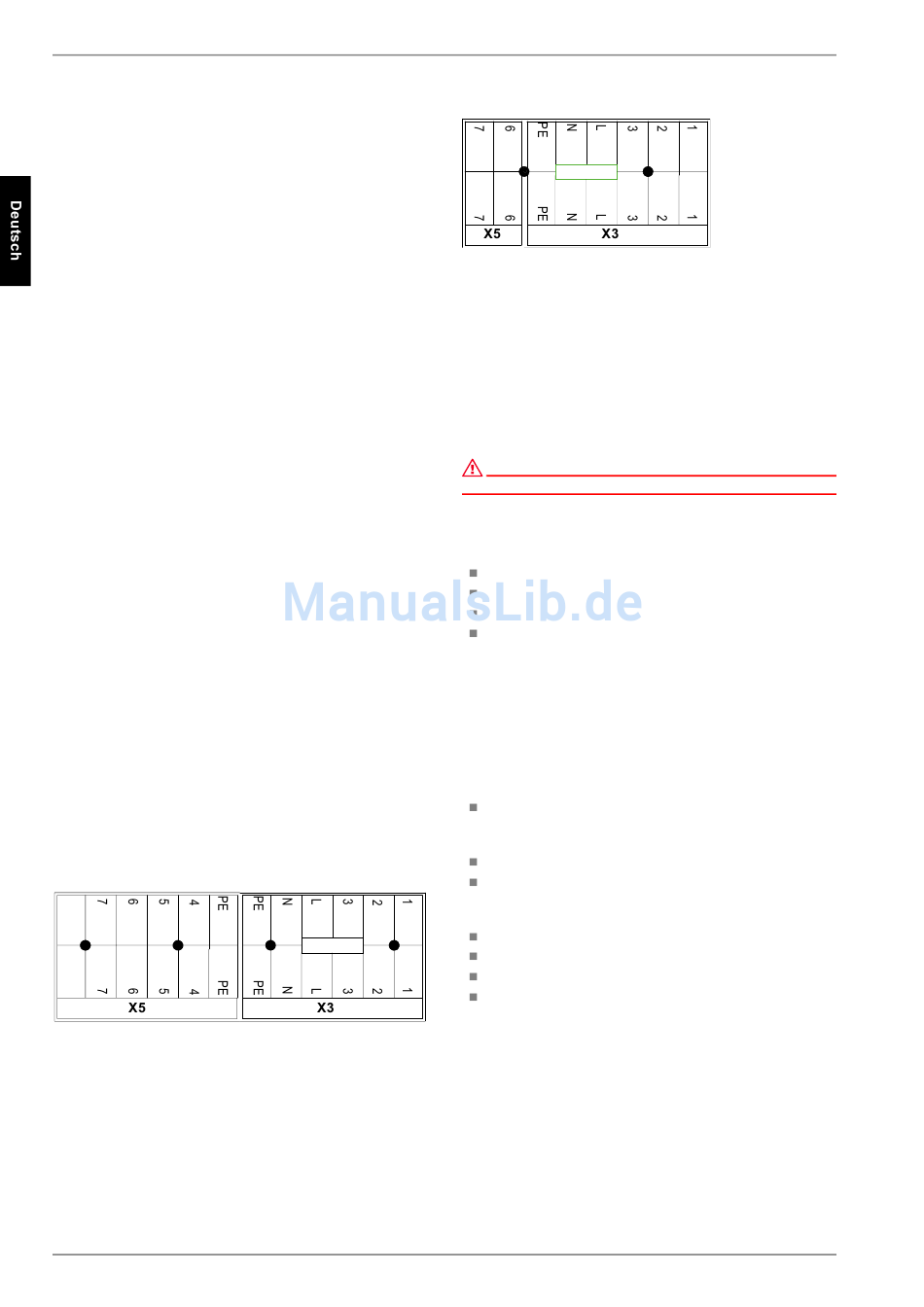

WW-WP mit Wärmetauscher
D-6
WW-WP ohne Wärmetauscher
X3 nur interne Verdrahtung
X5 (4 + 5) Anschlussklemme potentialfreier Kontakt für zweiten
Wärmeerzeuger
X5 (6 + 7) Anschluss für die externe Heizstabzuschaltung (optional)
6

Inbetriebnahme

6.1 Warmwasserkreislauf

ACHTUNG!
Die WW-WP darf nur im mit Wasser befüllten Zustand betrieben werden!

Anforderungen an den Warmwasserkreislauf

Verbraucherseitig können folgende Materialien im Warmwasser-
kreislauf eingebaut sein:
Kupfer
Edelstahl
Messing
Kunststoff
Abhängig von den eingesetzten Materialien des Warmwasser-
kreislaufes (kundenseitige Installation), können Materialunver-
träglichkeiten zu Korrosionsschäden führen. Dies ist besonders
bei Verwendung von verzinkten und aluminiumhaltigen Werk-
stoffen zu beachten. Besteht während des Betriebes die Gefahr,
dass das Wasser Verschmutzung beinhaltet, ist gegebenenfalls
ein Filter vorzusehen.
2
Inbetriebnahme der Warmwasseranlage
/
Alle Installationen am Wasser- und Luftkreis sowie alle Elek-
troinstallationen müssen ordnungsgemäß und vollständig
ausgeführt worden sein
Warmwasserkreislauf über externen Anschluss befüllen.
Warmwasserkreislauf entlüften (Warmwasserhähne an den
obersten Entnahmestellen öffnen, bis keine Luft mehr fest-
zustellen ist).
Gesamten Warmwasserkreislauf auf Dichtheit prüfen.
Spannungsversorgung herstellen.
Schalter „Wärmepumpe" (siehe Bild) einschalten.
Die gewünschte Warmwassertemperatur kann stufenlos
(bis 60 °C) mittels Temperaturwahlknopf (siehe Bild) einge-
stellt werden. Bis zum Erreichen des gewählten Tempera-
turniveaus ist immer eine entsprechende Aufladezeit erfor-
derlich.
