5.2 Anschluss der Kondensatleitung
Der Kondensatschlauch ist an der Geräterückseite durch den Folienmantel geführt. Der Kondensatschlauch ist so
zu verlegen, dass das anfallende Kondensat ohne Behinderung abfließen kann.
Am Kondensatschlauchende befindet sich ein drucklos öffnendes Dichtlippenventil, das bei Kürzung des
Kondensatschlauches mit versetzt werden muss (Ventil läßt sich leicht entfernen und wieder einfügen). Dieses
Ventil ist im besonderen dann erforderlich, wenn am Gerät längere Luftschläuche installiert sind oder abluftseitig
ein Filter vorgeschalten wurde. Das Kondensat ist in einen Siphon abzuleiten (oder alternativ in einen
Auffangbehälter, der dann regelmäßig entleert werden müsste) (siehe hierzu auch Wartungshinweis unter 7.1).
5.3
Elektrischer Anschluss
Die WWP ist anschlussfertig vorverdrahtet, die Stromversorgung erfolgt über die Netzanschlussleitung zu einer
Schutzkontaktsteckdose (~230 V, 50 Hz). Auch nach der Installation muss diese Steckdose zugänglich sein.
Für die Ansteuerung externer Geräte für den zweiten Wärmeerzeuger (nur bei WWP mit innerem Wärmetauscher),
muss eine separate Leitung in das Gerät, durch eine freie Kabelverschraubung, eingeführt und zugentlastet
werden. (Für diesen elektrischen Anschluss muss die Kunststoffhaube der WWP entfernt werden.) Die Leitung
muß weiter durch eine, dafür vorgesehene freie Kabeldurchführung durch die Trennwand geführt werden. Die
elektrische Anschlussklemme (X5 – 4/5/PE) mit potentialfreiem Kontakt für die Ansteuerung (EIN/AUS), der
externen Zusatzgeräte (Pumpe, Magnetventil usw.), befindet sich auf der Trennwand im Gerät.
Externe Heizstabansteuerung
Optional ist es möglich den Heizstab, parallel zum Schalter „Heizstab" am Bedienfeld der WWP, extern zuschaltbar
(z.B. Schaltuhr) zu gestalten. Für diesen Anschluß muß ein potentialfreier Kontakt an der externen
Schalteinrichtung vorhanden sein, außerdem muß eine weitere Leitung (min. 2 x 1,0 mm
10 mm) in das Gerät eingeführt und am Anschluß 6 und 7 der Klemmleiste X5 eingeklemmt werden
WWP mit Wärmetauscher
1
1
2
2
3
3
L
L
N
N
PE
PE
PE
PE
4
4
5
5
6
6
7
7
WWP ohne Wärmetauscher
1
1
2
2
3
3
L
L
N
N
PE
PE
6
6
7
7
9

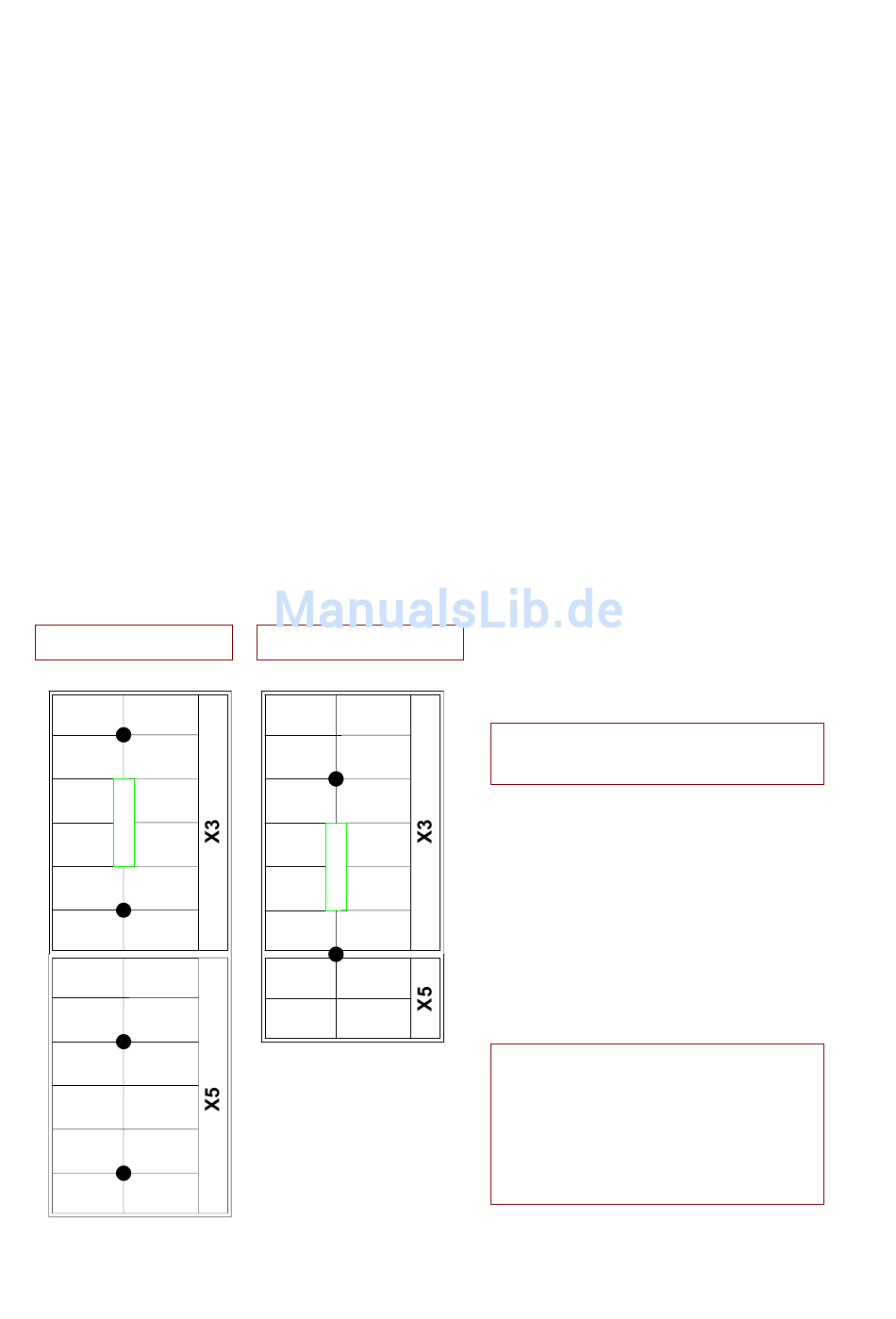

Bild 5 : Anschlußklemme auf der Trennwand
( X3 – nur interne Verdrahtung )
X5 (4 + 5) Anschlußklemme
potentialfreier Kontakt für zweiten
Wärmeerzeuger
X5 (6 + 7) Anschluß für die externe
Heizstabzuschaltung (optional)
2
/ max. Leitungsaußen Ø
.
