Remarque → Régulateur de la cartouche
chauffante
Le régulateur de la cartouche chauffante constitue en outre un
deuxième dispositif de régulation indépendant du régulateur de
la pompe à chaleur et nécessaire au fonctionnement de la car-
touche chauffante électrique. La température de mise en arrêt de
65 °C réglée en usine peut être changée par une personne qua-
lifiée (voir point 2.4).
Commutateur « échangeur thermique »
(uniquement pour PAC-EC à échangeur thermique
intégré)
L'actionnement de ce commutateur permet un fonctionnement
externe de l'échangeur thermique, c-à-d. que l'eau peut être
chauffée (en hiver par ex.) par un deuxième générateur de cha-
leur (chaudière, installation solaire par ex.) (à condition qu'un
raccordement électrique soit disponible sur la PAC, voir point
5.3). Le régulateur de température de la PAC-EC permet un ré-
glage de la température d'eau chaude.
Relais pour le fonctionnement de l'échangeur thermique
Relais à contact libre de potentiel (pour les PAC-EC à échangeur
thermique intégré uniquement), pour la commande d'appareils
supplémentaires (pompes, électrovanne, etc.) en cas d'utilisa-
tion d'un deuxième générateur de chaleur. Lorsque le commuta-
teur « échangeur thermique » est actionné et que le régulateur
de température de la PAC-EC commande « eau chaude », le
contact de relais est fermé.
Capteur vertical pour sonde de température externe
Un capteur vertical ∅
12mm est prévu à l'arrière de la PAC-EC
i
pour une sonde de température externe (l'ouverture dans la tôle
de plancher est étanchéisée par un embout de passage) et un
passage de câble non utilisé est disponible sur la paroi arrière.

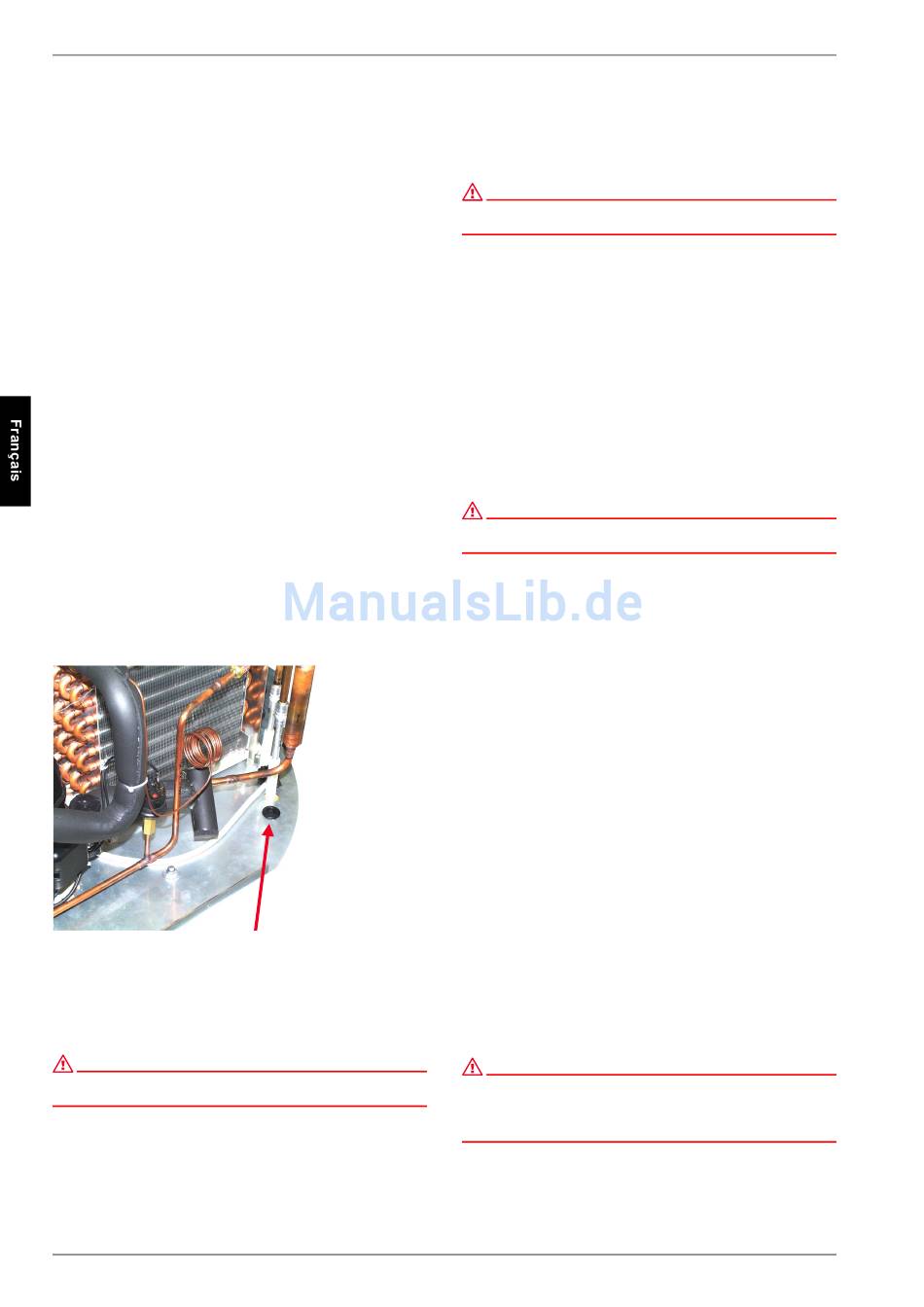

Position de montage de la sonde de température externe
(Représentation, chape de l'appareil démontée)
7

Entretien/ Maintenance

ATTENTION !
Mettre hors tension la PAC-EC avant de l'ouvrir, prendre compte du fait
que le ventilateur continue à tourner !
Généralités
La pompe à chaleur ne nécessite guère de maintenance. Il con-
vient, après la mise en service et à plusieurs jours d'intervalle, de
vérifier une fois que le système d'eau est bien étanche et que
l'évacuation des condensats n'est pas obturée.
F-8
Ne pas effecteur de travaux de maintenance sur le circuit réfrigé-
rant de la pompe à chaleur.
Pour nettoyer la PAC-EC, utiliser un chiffon humide et un peu
d'eau savonneuse.
ATTENTION !
Eviter de mettre de l'eau sur les organes de commande. Avant le
nettoyage, retirer la fiche ou mettre l'appareil hors tension.
7.1 Circuit d'eau / évacuation des
condensats
Le contrôle du circuit d'eau se limite aux filtres qu'aurait installés
le client et aux fuites éventuelles. Nettoyer ou remplacer les fil-
tres encrassés. Vérifier de temps à autre que la vanne d'étan-
chéité au bout du flexible d'évacuation des condensats est bien
propre, la nettoyer si nécessaire.

7.2 Circuit d'alimentation en air

Les travaux de maintenance se limitent au nettoyage de l'évapo-
rateur (en fonction des besoins ou à intervalles réguliers).
ATTENTION !
Lamelles à arêtes vives : risque de blessure. Veiller à ne pas déformer ni
endommager les lamelles !
Si des filtres à air sont utilisés, vérifier régulièrement qu'ils ne
soient pas sales. Les nettoyer ou les remplacer si nécessaire.

7.3 Anode anticorrosion

L'anode anticorrosion montée dans le ballon d'eau chaude doit
être contrôlée électriquement à intervalles réguliers et tous les
deux ans au minimum après la mise en service de la pompe à
chaleur. La remplacer si nécessaire. Le contrôle électrique est
réalisé au moyen d'un ampèremètre adapté sans vider le ballon
d'eau.
Procédure à suivre :
1) retirer le raccord PE de la languette d'emboîtement de
l'anode anticorrosion.
2) brancher l'ampèremètre (0 à 0,50mA) entre le raccord PE et
la languette d'emboîtement.
3) évaluation du degré d'usure de l'anode anticorrosion :
mesure > 1 mA ⇒ anode en bon état.
mesure < 1 mA ⇒ anode à contrôler ou remplacer.
Si un contrôle électrique définitif de l'anode anticorrosion ne peut
être effectué, un contrôle visuel par une personne qualifiée est
recommandé.
(Lorsqu'un remplacement de l'anode anticorrosion [par un spé-
cialiste] se révèle nécessaire, vider le ballon d'eau par la vanne
de vidange prévue à cet effet (y penser lors du montage - cf. an-
nexe).
ATTENTION !
Une anode anticorrosion en mauvais état de marche abrège la durée de
service de l'appareil !
(Anode anticorrosion : anode en magnésium et sélénium isolée
électriquement suivant DIN 4753 Partie 6)
