5.2 Raccordement de la conduite
d'écoulement des condensats
Le flexible d'évacuation des condensats est amené au travers de
l'enveloppe plastique à la face arrière de l'appareil. Il doit être
monté de telle sorte que les condensats (formés lors du fonction-
nement de la pompe à chaleur) puissent s'écouler librement.
Le bout du flexible est muni d'une vanne d'étanchéité à ouverture
sans pression, qui doit être déplacée sur le flexible d'évacuation
des condensats si celui-ci est raccourci (la vanne peut être aisé-
ment démontée puis remontée). Cette vanne est en particulier
nécessaire lorsque des flexibles d'air de longueur importante
sont raccordés à l'appareil ou lorsqu'un filtre est monté sur l'éva-
cuation de l'air. Faire déboucher les condensats sur un siphon
(voir aussi Remarque de maintenance au point 7.1).
5.3 Branchements électriques
La PAC-EC est précâblée et prête à être branchée, l'alimentation
électrique s'effectue par câble de raccordement secteur sur prise
de courant de sécurité (~230 V, 50 Hz). Cette prise de courant
doit rester accessible après le montage.
Un câble supplémentaire doit être monté, dans un presse-étoupe
libre et en décharge de traction, sur la pompe à chaleur pour per-
mettre la commande d'appareils externes nécessaires au fonc-
tionnement du deuxième générateur de chaleur (uniquement sur
PAC-EC à échangeur thermique). (Pour ce raccordement électri-
que, retirer la chape en matière plastique de la PAC-EC.) En
outre, le câble doit être tiré dans un passage à câbles libre prévu
à cet effet à travers la paroi de la pompe à chaleur. La borne de
raccordement électrique (X5 – 4/5/PE) à contact libre de poten-
tiel de la commande (Arrêt/Marche) des appareils supplémentai-
res externes (pompe, électrovanne, etc.) est située sur la paroi
de la pompe.
Commande externe de la cartouche chauffante
Parallèlement au pilotage par commutateur « Cartouche chauf-
fante » situé sur le panneau de commande de la PAC-EC, une
commande de la cartouche chauffante depuis l'extérieur est dis-
ponible en option (par ex. avec un interrupteur horaire). Ce rac-
cordement nécessite un contact libre de potentiel sur l'unité élec-
trique externe. En outre, un câble supplémentaire (min.
2
2 x 1,0 mm / diamètre ext. du câble max. 10 mm) doit être intro-
duit dans l'appareil et doit être raccordé aux bornes 6 et 7 du bor-
nier X5.

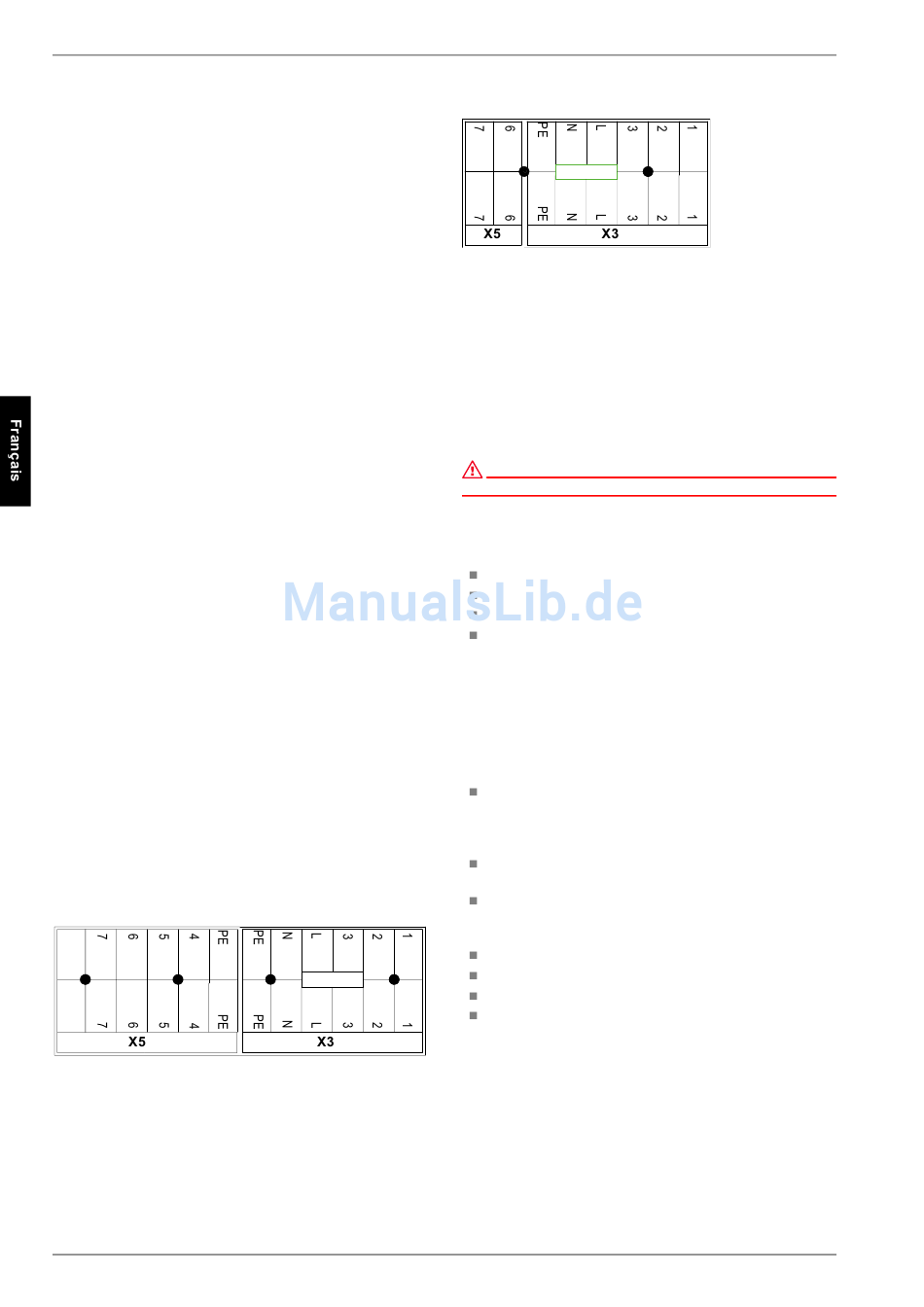

PAC-EC à échangeur thermique
F-6
PAC-EC sans échangeur thermique
X3 câblage interne uniquement
X5 (4 + 5) bornier contact libre de potentiel pour deuxième
générateur de chaleur
X5 (6 + 7) raccordement à l'unité de commande externe de la cartouche chauf-
fante (en option)
6

Mise en service

6.1 Circuit d'eau chaude

ATTENTION !
La PAC-EC ne peut fonctionner que remplie d'eau !
Conditions à remplir par le circuit d'eau chaude
Pour son circuit d'eau chaude, le client peut utiliser les matériaux
suivants :
cuivre
acier inoxydable
laiton
matière plastique
En fonction des matériaux utilisés dans le circuit d'eau chaude
(monté par le client), des incompatibilités peuvent provoquer des
dégâts dus à la corrosion. C'est le cas lorsque sont utilisés des
matériaux zingués et contenant de l'aluminium. Prévoir éventuel-
lement un filtre si l'eau utilisée pour le fonctionnement de la
pompe risque de contenir des impuretés.
Mise en route de l'installation d'eau chaude
Les montages effectués sur les circuits d'eau et d'air ainsi
que sur les installations électriques doivent être réalisés en
conformité avec la réglementation en vigueur et intégrale-
ment.
Remplir le circuit d'eau chaude par le biais d'un raccorde-
ment externe.
Purger le circuit d'eau chaude (ouvrir les robinets d'eau
chaude aux points de purge supérieurs jusqu'à échappe-
ment complet de l'air).
Vérifier l'étanchéité de la totalité du circuit.
Prévoir l'alimentation en tension.
Activer le commutateur « Pompe à chaleur » (voir figure).
La température d'eau chaude souhaitée peut être fixée gra-
duellement (jusqu'à 60 °C) au moyen du bouton de sélec-
tion de température (voir figure). Une certaine durée de
chargement est nécessaire avant que le niveau de tempéra-
ture sélectionné soit atteint.
