ACHTUNG!
Die Gerätehaube ist nicht für den Tragevorgang nutzbar (die Haube kann
keine größeren Kräfte aufnehmen!)
4

Aufstellung

4.1 Aufstellungsort

Für die Wahl des Gerätestandortes gilt:
Die WW-WP muss in einem frostfreien und trockenen Raum
aufgestellt werden, weiterhin sollte sich die Raumlufttempe-
ratur bzw. die von der WW-WP angesaugte Luft in einem
Temperaturbereich von 15 °C bis 35 °C befinden (für den
Wärmepumpenbetrieb erforderlich).
Die Aufstellung und die Luftansaugung darf ferner nicht in
Räumen erfolgen, die durch Gase, Dämpfe oder Staub ex-
plosionsgefährdet sind
Zur Vermeidung von Feuchteschäden an Innenwänden ist
eine gute Wärmeisolierung des Raumes in den die Ausblas-
luft eingeleitet wird zu angrenzenden Wohnräumen empfeh-
lenswert.
Ein Wasserablauf (mit Siphon) für das anfallende Konden-
sat muss vorhanden sein.
Die angesaugte Luft darf nicht übermäßig verunreinigt bzw.
stark staubbelastet sein.
Der Untergrund muss eine ausreichende Tragfähigkeit auf-
weisen (Gewicht WW-WP befüllt ca. 410 kg!).
Für einen störungsfreien Betrieb, sowie für Wartungs- und Repa-
raturarbeiten sind Mindestabstände von 0,6 m allseitig um das
Gerät, sowie eine minimal erforderliche Raumhöhe von ca.
2,50 m für den Betrieb ohne Luftleitungen oder Luftführungsbo-
gen ( „freiblasende Aufstellung") bei der Aufstellung der WW-

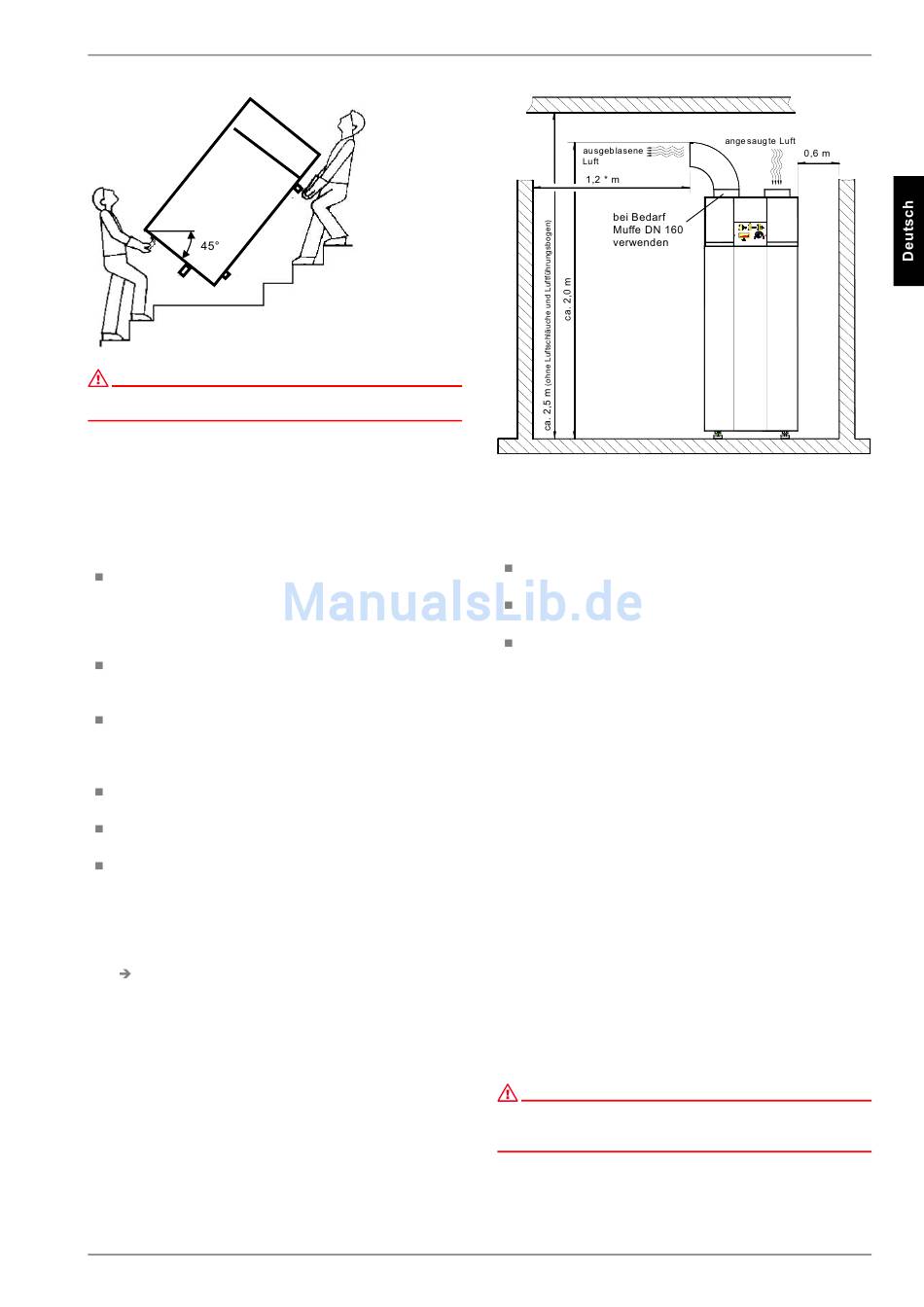

WP erforderlich (siehe Bild). Die Verbindung zur WW-WP erfolgt
(optional) mit isolierten Luftleitungen der NW 160, die eine Länge
von insgesamt 10 m nicht überschreiten dürfen.
Bei geringeren Raumhöhen und nicht eingesetzten Luftleitungen
muss (für einen effektiven Betrieb) fortluftseitig ein Luftführungs-
bogen (90° NW 160) eingesetzt werden. Bei der Verwendung
des Luftführungsbogens ist darauf zu achten, dass dieser so auf
den Bundkragen (Nennweite DN 160) der Ausblasseite aufge-
steckt wird, dass die Ausblasöffnung des Luftführungsbogens so
weit wie möglich von der Ansaugöffnung des Gerätes entfernt ist.
Ferner sind die im Bild dargestellten Mindestabstände einzuhal-
ten. Die Luftanschlussstutzen der WW-WP „Ansaugstutzen" und
„Ausblasstutzen" sind mit Aufklebern gekennzeichnet.
www.dimplex.de
* Mindestabstand der Ausblasöffnung des Luftführungsbogens zur Wand
beträgt 1,2 m
Mindestraumhöhe für „freiblasende Aufstellung" beträgt ca. 2,5 m
4.2 Aufstellung
Die drei Transportsicherungsschrauben (M12 – verbinden
Palette mit Gerät) von der Palettenunterseite her entfernen.
Palette entfernen und die drei Stellfüße (M12 – im Polybeu-
tel am Speicherrohrnippel fixiert) montieren.
WW-WP platzieren und durch Verstellen der Gerätefüße
WW-WP lotrecht ausrichten! Anschließend die Kontermut-
tern an Gerätefüßen festziehen.
5

Montage

5.1 Anschluss der
Wasserleitungen
Die Leitungsnennweiten für die bauseitige Sanitärinstallation
sind unter Berücksichtigung des verfügbaren Wasserdruckes
und der zu erwartenden Druckverluste im Rohrleitungssystem
festzulegen.
Die wasserseitige Installation ist nach DIN 1988 auszuführen
(siehe Anhang – u.a. ist bei unzulässig hohem Wasserleitungs-
druck ein Druckminderventil vorzusehen!) weiterhin sind für
Trinkwasserinstallationen die örtlich verbindlichen Vorschriften
zu beachten!
Die Wasserleitungen können in fester oder flexibler Bauart aus-
geführt werden. Das Korrosionsverhalten der verwendeten Ma-
terialien im Rohrleitungssystem ist zu beachten, um Schäden
durch Korrosion zu vermeiden (siehe Abschnitt Inbetriebnahme).
ACHTUNG!
Bei Erstellung der bauseitigen Verrohrung sind Verschmutzungen im
Leitungssystem zu vermeiden (evtl. vor Anschluss der WW-WP
Leitungen spülen)!
5.1
D-5
