6.2 Bedienung der WW-WP

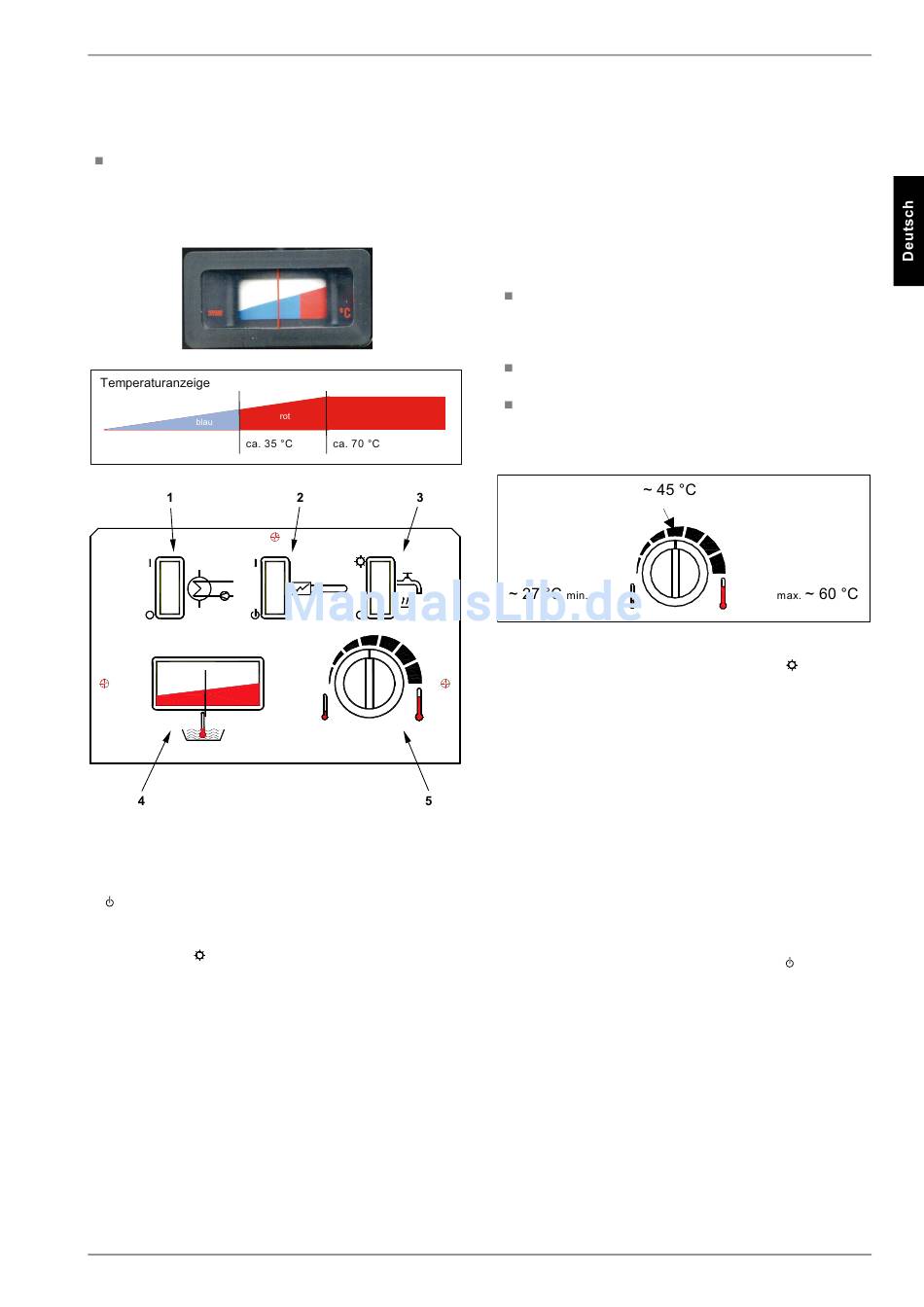

Bedienblende
Temperaturanzeige
Der Fühler des Thermometers (Analog Fernthermometer
mit Trendanzeige) erfasst die Warmwassertemperatur im
oberen Teil des Warmwasserspeichers. Die Anzeige befin-
det sich in der Bedienblende.
1 Schalter „Wärmetauscher"
In Schalterstellung „I" wird das Zuschalten eines zweiten Wärmeerzeugers
1
ermöglicht
2 Schalter „Heizstab"
In Schalterstellung „I" ist der Heizstab permanent eingeschaltet, in Stellung
„ " ist der Heizstab im Automatikbetrieb
3 Schalter „Wärmepumpe"
→
Schalterstellung „O" Wärmepumpenbetrieb „AUS",
→
in Schalterstellung „ " Wärmepumpenbetrieb „EIN"
4 Temperaturanzeige (siehe oben)
5 Drehregler „Warmwassertemperatur"
Temperaturwähler-Warmwasser (Sollwertgeber)
→
Linksanschlag min. Temperatur
→
Rechtsanschlag max. Temperatur
1. Dargestellt ist die Bedienblende der WW-WP mit innerem Wärmetauscher, bei
der WW-WP ohne inneren Wärmetauscher entfällt der Schalter „Wärmetau-
scher".
www.dimplex.de
Temperaturregler-Warmwasser (Drehregler)
Am Drehknopf wird die gewünschte Warmwassertemperatur ein-
gestellt. Ist die Speichertemperatur kleiner als der eingestellte
Warmwassertemperatur-Sollwert, wird die Wärmepumpe zuge-
schaltet (sofern sich der Schalter Wärmepumpe in Stellung
„Wärmepumpenbetrieb EIN" befindet).
Mit der Wärmepumpe sind Warmwassertemperaturen von maxi-
mal 60 °C ±1,5 K erreichbar. Werden höhere Temperaturen ge-
wünscht, so ist dies über den serienmäßigen Heizstab möglich.
Hinweise für sparsamen Energieverbrauch
Um eine hohe Leistungszahl der integrierten Wärmepumpe
und niedrige Standverluste zu erzielen, sollte die WW-WP
normalerweise nicht über 45 °C Warmwassertemperatur
(siehe Bild) betrieben werden.
Nur im Ausnahmefall Temperaturregler auf höhere Werte
stellen bzw. den Heizstab manuell einschalten.
Für die Gewährleistung optimaler Verdichterlauf- bzw.
Standzeiten sollte ein manuelles, kurzfristig hintereinander-
folgendes Ein- und Ausschalten der Wärmepumpe unter-
bleiben!
Schalter 'Wärmepumpe'
Wird der Schalter 'Wärmepumpe' in die Stellung „ " betätigt, so
ist die Wärmepumpe betriebsbereit. Fällt die Warmwassertem-
peratur im Speicher unter den eingestellten Sollwert, so wird die
Wärmepumpe aktiviert bis die gewünschte Warmwassertempe-
ratur erreicht ist.
Schalter 'Heizstab'
Mit Hilfe des Schalters 'Heizstab' kann der integrierte 1,5 kW
Heizkörper bei erhöhtem Warmwasserbedarf oder bei einer ge-
wünschten höheren Warmwassertemperatur (> 60 ±2 °C) einge-
schaltet werden.
Ist der Schalter 'Heizstab' in Stellung „I", so wird ca. das obere
Drittel des Speichers bis zur Maximaltemperatur des Heizstab-
reglers erwärmt (Werkseinstellung 65 °C); bei Warmwassertem-
peraturen > 60 °C erfolgt die Warmwasserbereitung ausschließ-
lich über den Heizstab. Optional besteht die Möglichkeit den
Heizstab auch extern zuschaltbar zu gestalten (siehe Pkt. 5.3).
Befindet sich der Schalter 'Heizstab' in Stellung „ " (Automatik-
betrieb), wird bei Lufttemperaturen von 8 ±1,5 °C (Rückschalt-
wert 3 K), der Speicherinhalt (nominal-nur) bis zur eingestellten
Sollwerttemperatur des Temperaturreglers-Warmwasser er-
wärmt.
Hinweis → Heizstabregler
Der Heizstabregler ist eine zweite unabhängig vom Warmwas-
serregler arbeitende Regeleinrichtung für den Betriebsbereich
des Elektroheizstabes. Die werkseitig eingestellte Abschalttem-
peratur von 65 °C kann durch den Fachmann geändert werden
(siehe Pkt. 2.4).
6.2
