Montage

5.1

Anschluss der Wasserleitungen

Die Leitungsnennweiten für die bauseitige Sanitärinstallation sind unter Berücksichtigung des verfügbaren
Wasserdruckes und der zu erwartenden Druckverluste im Rohrleitungssystem festzulegen.
Die wasserseitige Installation ist nach DIN 1988 auszuführen (siehe Anhang – u.a. ist bei unzulässig hohem
Wasserleitungsdruck ein Druckminderventil vorzusehen !)
Die Wasserleitungen können in fester oder flexibler Bauart ausgeführt werden. Das Korrosionsverhalten der
verwendeten Materialien im Rohrleitungssystem ist zu beachten, um Schäden durch Korrosion zu vermeiden
(siehe Abschnitt Inbetriebnahme).
Achtung!
Bei Erstellung der bauseitigen Verrohrung sind Verschmutzungen im Leitungssystem zu
vermeiden (evtl. vor Anschluss der WWP Leitungen spülen)!

5.2 Anschluss der Kondensatleitung

Der Kondensatschlauch ist an der Geräterückseite durch den Folienmantel geführt. Der Kondensatschlauch ist so
zu verlegen, dass das anfallende Kondensat ohne Behinderung abfließen kann.
Am Kondensatschlauchende befindet sich ein drucklos öffnendes Dichtlippenventil, das bei Kürzung des
Kondensatschlauches mit versetzt werden muss (Ventil läßt sich leicht entfernen und wieder einfügen). Dieses
Ventil ist im besonderen dann erforderlich, wenn am Gerät längere Luftschläuche installiert sind oder abluftseitig
ein Filter vorgeschalten wurde. Das Kondensat ist in einen Siphon abzuleiten (oder alternativ in einen
Auffangbehälter, der dann regelmäßig entleert werden müsste) (siehe hierzu auch Wartungshinweis unter 7.1).
5.3

Elektrischer Anschluss

Die WWP ist anschlussfertig vorverdrahtet, die Stromversorgung erfolgt über die Netzanschlussleitung zu einer
Schutzkontaktsteckdose (~230 V, 50 Hz). Auch nach der Installation muss diese Steckdose zugänglich sein.
Für den Anschluß der Fernbedienung muss eine separate Leitung ( 6-polig mit Drahtquerschnitt min. 0,75 mm
und max. Leitungsaußen Ø 13 mm) in das Gerät, durch eine dafür vorgesehene Kabelverschraubung, eingeführt
und durch diese zugentlastet werden.
Für die Ansteuerung externer Geräte für den zweiten Wärmeerzeuger (nur bei WWP mit innerem
Wärmetauscher), muss ebenfalls eine separate Leitung in das Gerät eingeführt werden. Die elektrische
Anschlussklemme (X1 – 9/10/PE) mit potentialfreiem Kontakt für die Ansteuerung (EIN/AUS), der externen
Zusatzgeräte (Pumpe, Magnetventil usw.), befindet sich auf der Trennwand im Gerät. Die externen Zuleitungen
müssen durch dafür vorgesehene freie Kabeldurchführung durch die Trennwand geführt werden. Für diese
elektrischen Anschlüsse muss die Kunststoffhaube der WWP entfernt werden.
Externe Heizstabansteuerung
Optional ist es möglich den Heizstab, parallel zum Schalter „Heizstab" am Bedienfeld der WWP, extern
zuschaltbar (z.B. Schaltuhr) zu gestalten. Für diesen Anschluß muß ein potentialfreier Kontakt an der externen
Schalteinrichtung vorhanden sein, außerdem muß eine weitere Leitung (min. 2 x 1,0 mm
10 mm) in das Gerät eingeführt und am Anschluß 7 und 8 der Klemmleiste X1 eingeklemmt werden.
1 – 6 Anschluß Verbindungsleitung
Fernbedienung
7 + 8 Anschluß für die externe
Heizstabzuschaltung (optional)
.
9 + 10 Anschluß für die Ansteuerung
externer Zusatzgeräte
9
2
/ max. Leitungsaußen Ø

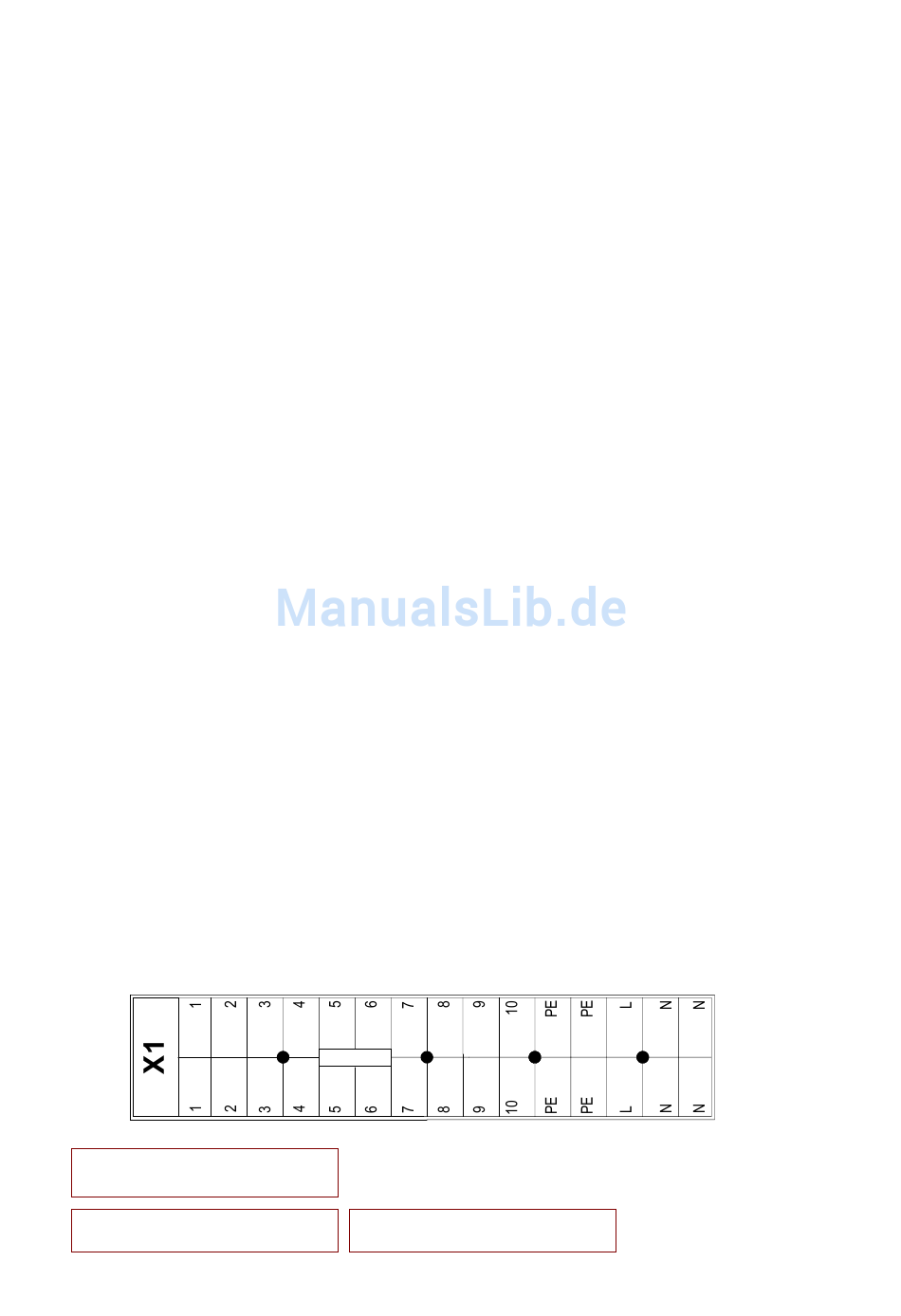

Bild 5 : Anschlußklemmen auf der Trennwand
