5.2 Anschluss der Kondensatleitung

Der Kondensatschlauch ist an der Geräterückseite durch den Folienmantel geführt. Der Kondensatschlauch ist
so zu verlegen, dass das anfallende Kondensat ohne Behinderung abfließen kann.
Am Kondensatschlauchende befindet sich ein drucklos öffnendes Dichtlippenventil, das bei Kürzung des Kon-
densatschlauches mit versetzt werden muss (Ventil läßt sich leicht entfernen und wieder einfügen). Dieses
Ventil ist im besonderen dann erforderlich, wenn am Gerät längere Luftschläuche installiert sind oder abluftsei-
tig ein Filter vorgeschalten wurde. Das Kondensat ist in einen Siphon abzuleiten (oder alternativ in einen Auf-
fangbehälter, der dann regelmäßig entleert werden müsste) (siehe hierzu auch Wartungshinweis unter 7.1).
5.3 Elektrischer Anschluss
Die WWP ist anschlussfertig vorverdrahtet, die Stromversorgung erfolgt über die Netzanschlussleitung zu einer
Schutzkontaktsteckdose (~230 V, 50 Hz). Auch nach der Installation muss diese Steckdose zugänglich sein.
Für den Anschluß der Fernbedienung muss eine separate Leitung ( 6-polig mit Drahtquerschnitt min. 0,75 mm
und max. Leitungsaußen Ø 13 mm) in das Gerät, durch eine dafür vorgesehene Kabelverschraubung, eingeführt
und durch diese zugentlastet werden. Die Leitung muß weiter durch eine, dafür vorgesehene freie Kabeldurch-
führung durch die Trennwand geführt werden. Für diesen elektrischen Anschluss muss die Kunststoffhaube der
WWP entfernt werden. Die Anschlussklemmen befinden sich auf der Trennwand im Gerät.
Externe Heizstabansteuerung
Optional ist es möglich den Heizstab, parallel zum Schalter „Heizstab"am Bedienfeld der WWP, extern zuschalt-
bar (z.B. Schaltuhr) zu gestalten. Für diesen Anschluß muß ein potentialfreier Kontakt an der externen Schalt-
einrichtung vorhanden sein, außerdem muß eine weitere Leitung (min. 2 x 1,0 mm
mm) in das Gerät eingeführt und am Anschluß 6 und 7 der Klemmleiste X5 eingeklemmt werden.
1
2
3
L
N
PE
1
2
3
4
5
6
6
7

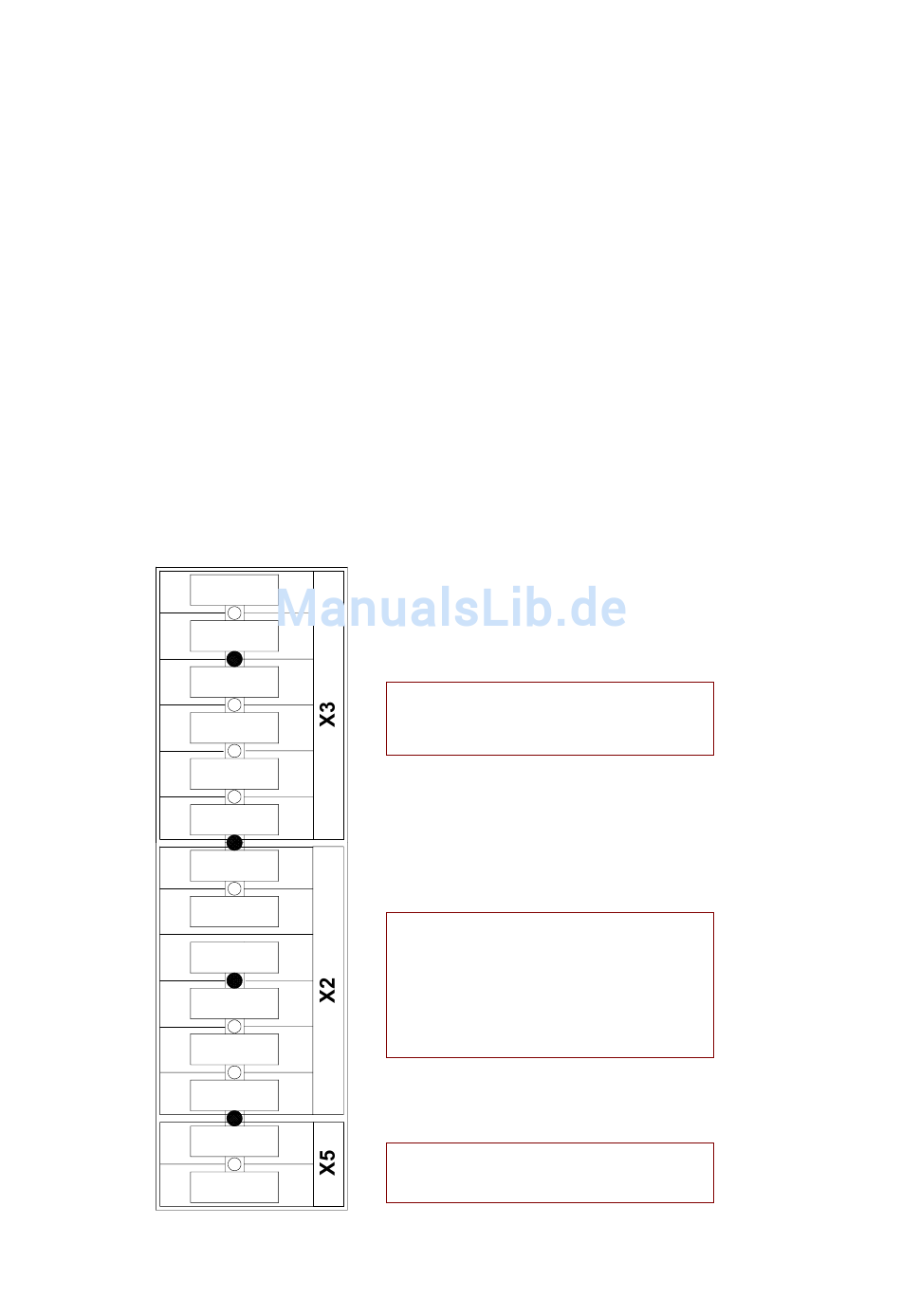

Bild 5 : Anschlußklemmen auf der Trennwand
1
2
3
( X3 – nur interne Verdrahtung )
L
N
PE
1
2
3
X2 (1 – 6) Anschluß Verbindungsleitung
Fernbedienung
4
5
6
6
X5 (6 + 7) Anschluß für die externe
Heizstabzuschaltung (optional)
7
9
2
/ max. Leitungsaußen Ø 10
