2.4
Remarques importantes
Conduite de circulation
Afin d'économiser de l'énergie, il est recommandé de renon-
cer à une conduite de circulation. Lorsqu'une conduite de
circulation est raccordée au système de distribution d'eau
chaude, prévoir une possibilité de fermeture (vanne ou autre
élément de robinetterie) afin de limiter les pertes d'énergie
inutiles. Le branchement de la conduite de circulation est
réalisé en fonction des besoins (commande par minuterie ou
au cas par cas).
Ecoulement des condensats
cf. point 5.2 « Raccordement de la conduite d'écoulement
des condensats »
2.4 Dispositifs de sécurité et de
régulation
La PAC-EC est équipée des dispositifs de sécurité suivants :
Pressostat haute pression (PHP)
Le pressostat haute pression protège la pompe à chaleur d'une
pression trop importante du circuit réfrigérant. En cas de dys-
fonctionnement, le pressostat actionne l'arrêt de la pompe à cha-
leur. Un redémarrage de la pompe à chaleur se produit automa-
tiquement dès que la pression du circuit réfrigérant est retombée.
Limiteur de température de sécurité (LTS) de la
cartouche chauffante
Le LTS protège l'installation de production d'eau chaude contre
toute augmentation inadmissible de la température.
Un dépassement de la température fixée (99 °C) déclenche l'ar-
rêt de la cartouche chauffante.

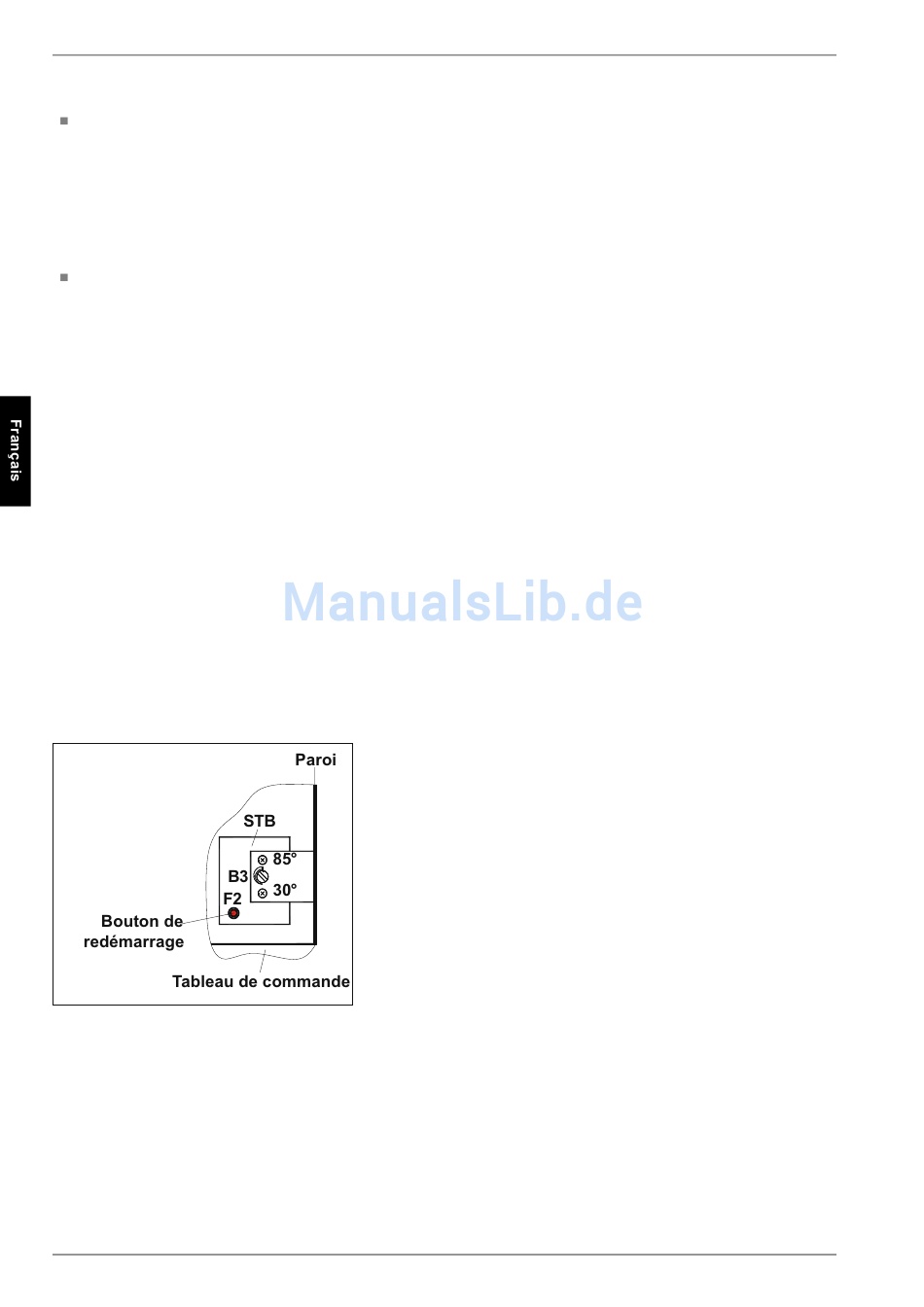

Le réenclenchement de la cartouche chauffante n'est possible
que lorsque la température de l'eau chaude est retombée à ≤ 90
°C et qu'on a appuyé sur le bouton de redémarrage (personnes
qualifiées uniquement) du LTS (figure 2).
La PAC-EC est élargie des éléments de réglage et de com-
mande suivants :
Régulateur de température pour cartouche
chauffante (RT)
Le régulateur de température pour la cartouche chauffante sert à
régler la température de l'eau chaude si l'on utilise la cartouche.
La température maximale du régulateur est réglée en usine sur
65 °C (le régulateur et le LTS sont intégrés dans un boîtier). Une
modification de la régulation est possible avec un outil adéquat
(voir fig.). La modification de la régulation ne doit être effectuée
que par des personnes qualifiées !
F-4
L'eau est réchauffée en mode automatique (activation par ther-
mostat de température de l'air) par la cartouche chauffante
jusqu'à obtention de la température consigne (du régulateur de
température de la pompe à chaleur). Pour limiter la durée de ser-
vice de la cartouche chauffante, seul un volume limité du ballon
est chauffé en comparaison avec un mode de fonctionnement
avec la seule pompe à chaleur. En fonctionnement permanent
réglé manuellement, l'eau est chauffée jusqu'à obtention de la
température maximale réglée du régulateur de la cartouche
chauffante. La cartouche chauffante peut, en option, être com-
mandée de l'extérieur (voir point « Branchement électrique ») ;
ce mode de pilotage permet lui aussi de réchauffer l'eau jusqu'à
obtention de la température maximale réglée de la cartouche
chauffante.
Régulateur de température PAC
Le contrôle de la température dans le ballon d'eau chaude et la
régulation du fonctionnement du condensateur sont assurés par
le régulateur de température. Celui-ci saisit la température de
l'eau mesurée par une sonde pour la régler en fonction de la va-
leur consigne fixée. Le niveau de température souhaité (valeur
consigne) est réglé par le bouton rotatif du tableau de com-
mande.
Thermostat de température de l'air
La sonde du thermostat saisit la température dans la PAC-EC di-
rectement en amont du condensateur (température de l'air as-
piré). Lorsque la température descend en-dessous de la valeur
fixée (8 ±1,5 °C, hystérèse 3 K), l'eau n'est plus chauffée par la
pompe à chaleur mais par la cartouche chauffante.
3

Stockage et transport

3.1 Remarques d'ordre général
D'une manière générale, la PAC-EC doit être stockée et trans-
portée emballée, à la verticale et vide d'eau. Sur de petits trajets,
une inclinaison de 45° est autorisée à condition de transporter la
PAC avec précaution. Les températures de transport et de stoc-
kage admises sont de -20 à +60 °C.
3.2 Transport au chariot élévateur
(avec et sans fourche)
Lors du transport à chariot élévateur avec fourche, la PAC-EC
doit rester montée sur une palette. Maintenir une vitesse d'éléva-
tion réduite. La PAC-EC pouvant facilement perdre l'équilibre, il
convient de l'arrimer pour éviter qu'elle ne bascule. Afin d'éviter
tout dommage, poser la PAC-EC sur une surface plane !

3.3 Transport manuel

Pour le transport manuel, la palette en bois peut être utilisée
comme socle. Une deuxième ou troisième personne peut aider
au transport au moyen d'élingues ou de sangles (celles-ci peu-
vent entourer l'enveloppe du réservoir et être fixées aux nipples
du tube d'eau). Dans ce type de transport (y compris par diable),
veiller à ne pas dépasser l'inclinaison max. admissible de 45°
(voir figure). S'il n'est pas possible d'éviter un transport en posi-
tion inclinée, mettre en route la PAC-EC (commutateur « Pompe
à chaleur ») au plus tôt une heure après l'avoir montée sur son
emplacement définitif.
