Keypad und Display
Das Keypad und die Anzeige liefern dem Benutzer Informationen über den Betriebszustand des
Umrichters, Alarme und Fehlercodes. Sie ermöglichen es, Parameter zu ändern, den Umrichter
anzuhalten, zu starten und zurückzusetzen.

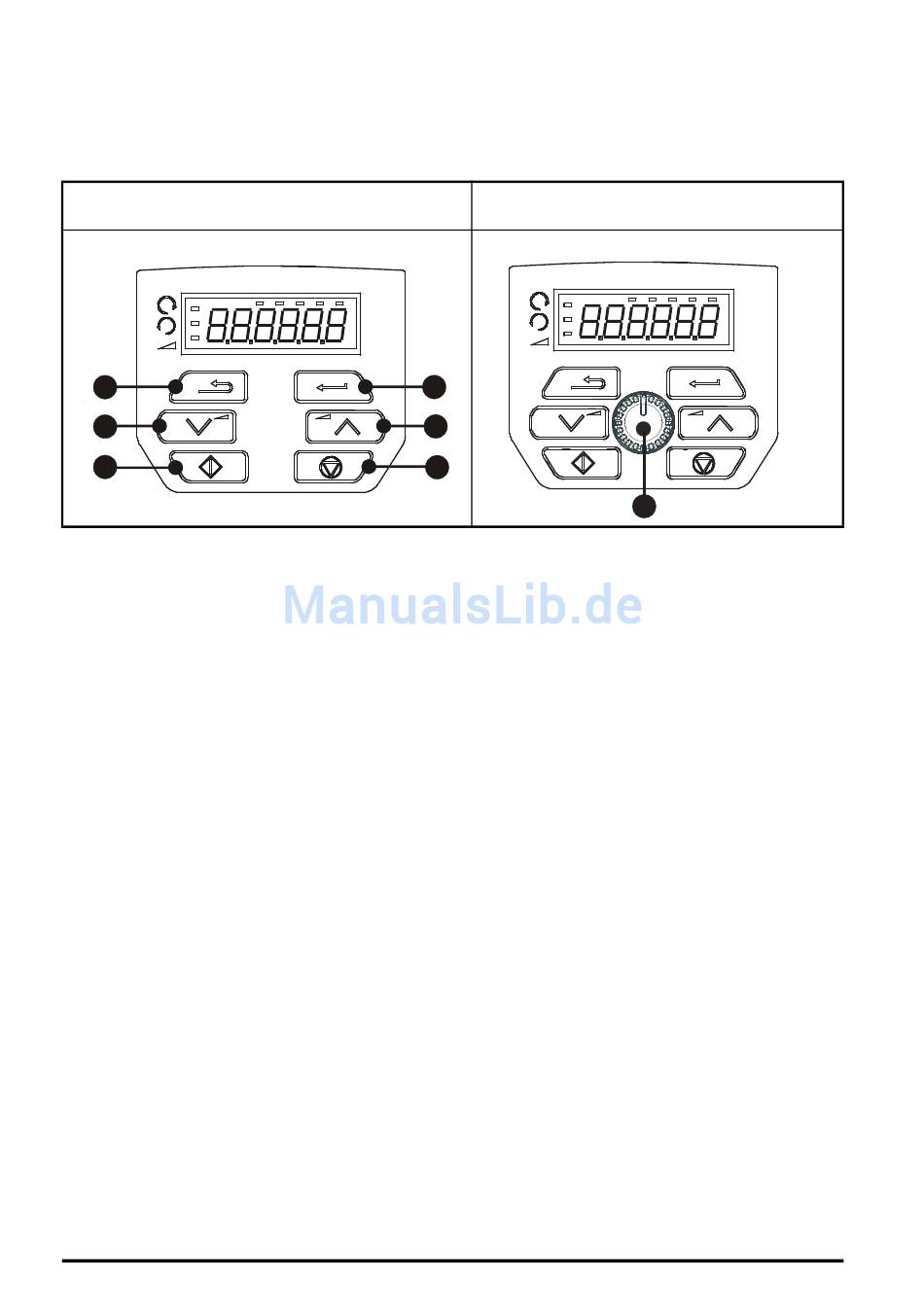

Abbildung 5-1 Ansicht des Keypads beim
Unidrive M200
6
5
4
(1) Die Enter-Taste dient dem Aufruf des Anzeige- oder Bearbeitungsmodus der Parameter oder der
Bestätigung eines bearbeiteten Parameters.
(2 / 5) Die Navigationstasten dienen zur Auswahl eines bestimmten Parameters oder zur
Bearbeitung von Parameterwerten.
(3) Die Stop/Reset-Taste (rot) dient zum Anhalten des Umrichters im Keypad-Modus. Sie kann auch
zum Rücksetzen des Umrichters im Modus für Klemmenansteuerung verwendet werden.
(4) Die Start-Taste (grün) dient zum Starten des Umrichters im Keypad-Modus.
(6) Die Escape-Taste dient zum Verlassen des Modus Parameterbearbeitung/-anzeige.
(7) Die Taste Speed Potentiometer dient zur Regelung des Frequenzsollwerts im Bedienfeldmodus
(nur für Unidrive M201).
22
V A Hz rpm %
1
2
3
Abbildung 5-2 Ansicht des Keypads beim
Unidrive M201
7
Unidrive M200-201 Kurzanleitung
V A Hz rpm %
1
Ausgabenummer: 7
