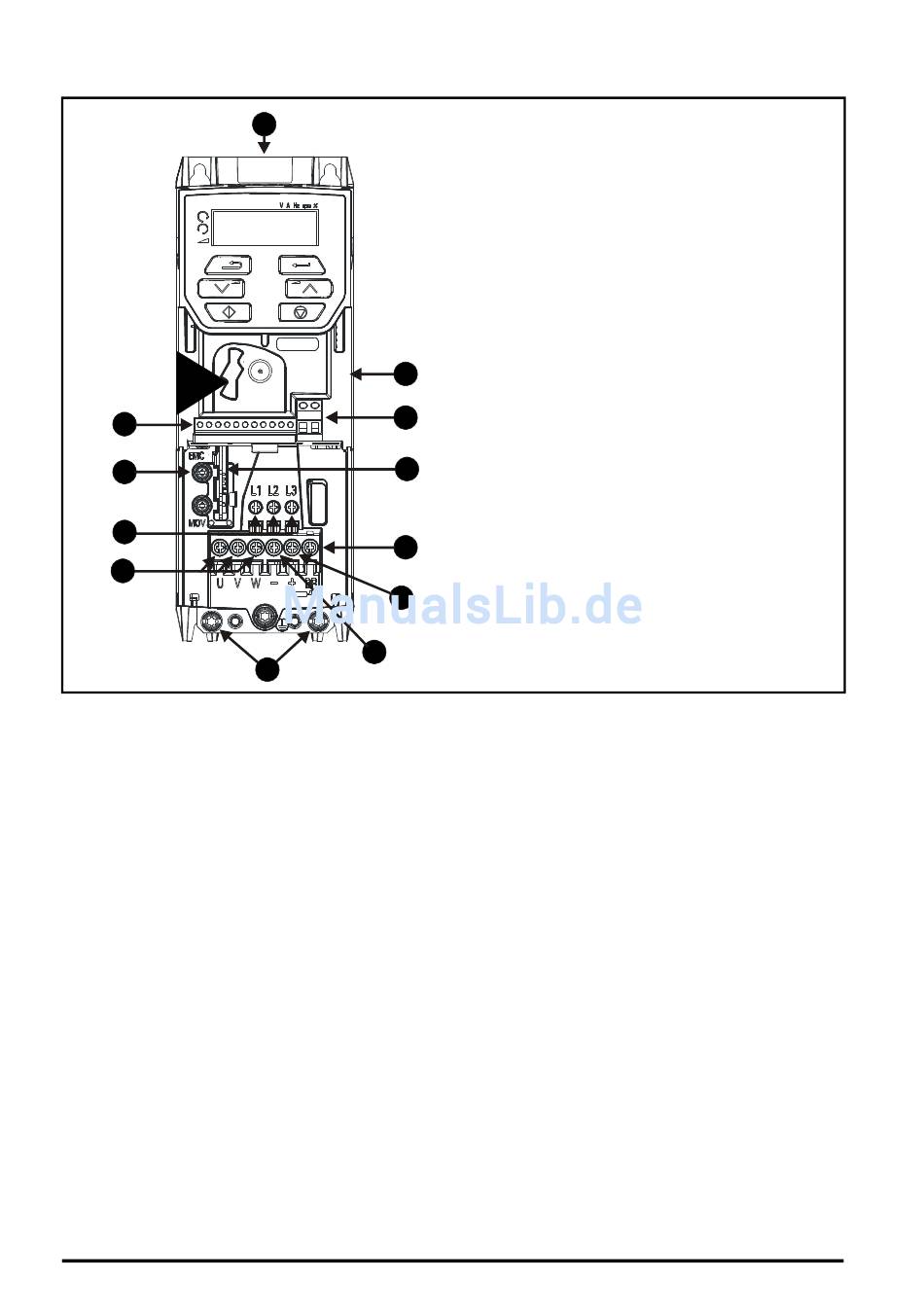

Abbildung 3-1 Anschlussdiagramm (Abbildung zeigt Baugröße 2)
2
3
4
6
10
9
10
2
1
3
12
5
7
8
11
Legende
1. Typenschild
(an der Seite des Umrichters)
2. Identifikationsschild
3. Relaisanschlussklemmen
4. Steueranschlüsse
5. Anschlussklemmen für den
Bremswiderstand
6. Schraube f. internes EMV-Filter
7. DC Bus +
8. DC Bus -
9. Motoranschlüsse
10. Netzanschlüsse
11. Erdung
12. Optionsmodul-Steckplatz
