Handhabung der NV-Medienkarte

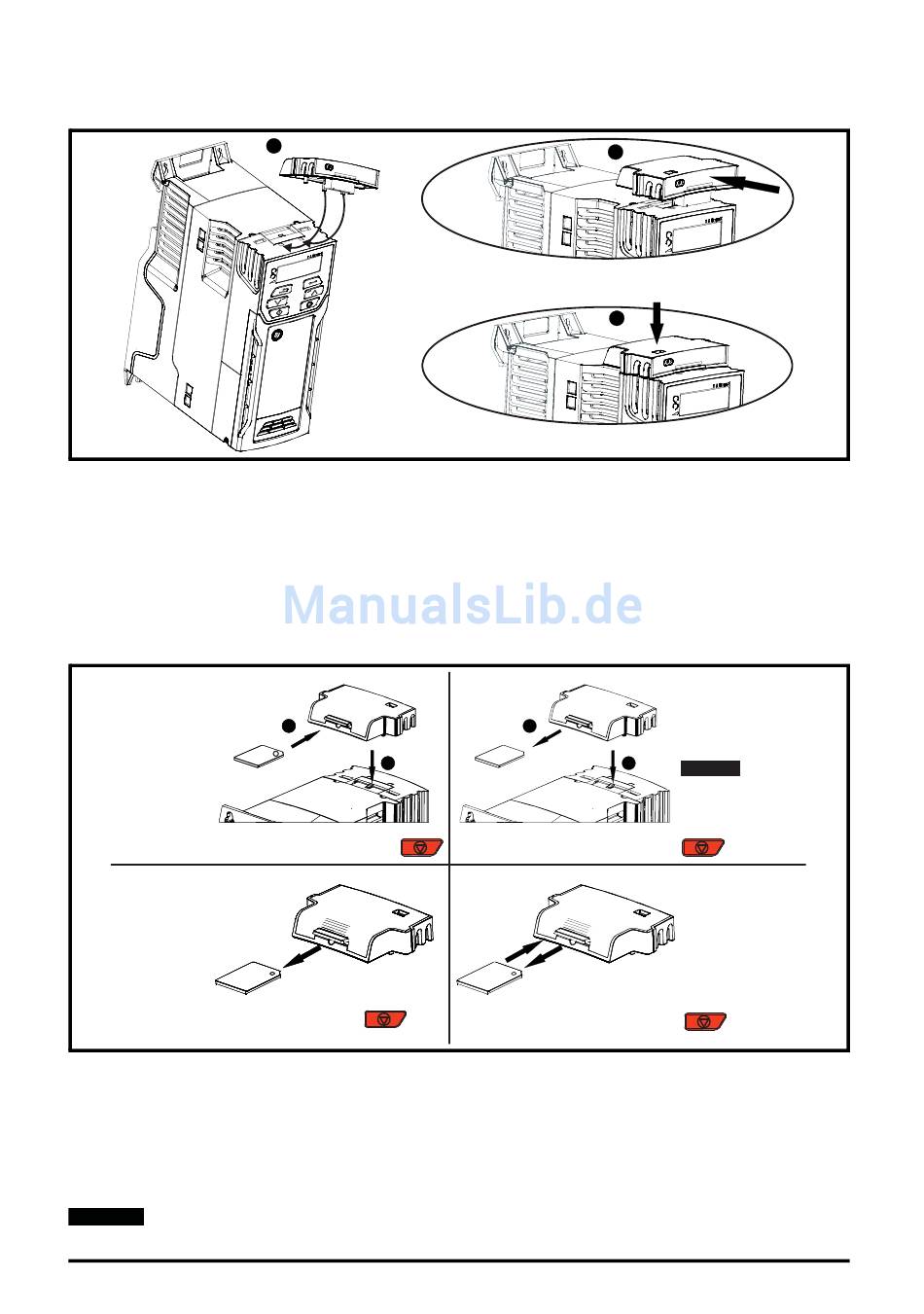

Abbildung 9-1 Einbau des AI-Sicherungsadapters (SD-Karte)
1. Die beiden Kunststofffinger an der Unterseite des AI-Sicherungsadapters ausfindig machen (1) –
dann die beiden Finger in die entsprechenden Schlitze im federbelasteten Schiebedeckel oben
auf dem Umrichter einführen.
2. Den Adapter fest halten und die federbelastete Abdeckung zur Rückseite des Anschlussblocks
schieben (2).
Den Adapter nach unten drücken (3), bis der Adapterstecker in den Anschluss am Umrichter
eingreift.
Abbildung 9-2 Grundlegender Betrieb der NV-Medienkarte
Umrichter liest alle
Parameter von der
NV-Medienkarte
Pr 30 = rEAd +
Der Umrichter schreibt
automatisch auf die
NV-Medienkarte, wenn
ein Parameter
gespeichert wird.
Pr 30 = Auto +
Durch das Setzen eines Schreibschutz-Flags können SMARTCARD-Daten vor dem Löschen bzw.
Überschreiben geschützt werden (siehe Betriebsanleitung Steuerung). Die Karte darf während der
Datenübertragung nicht herausgenommen werden, da der Umrichter in diesem Fall eine
Fehlerabschaltung erzeugt. Ist dies dennoch der Fall, dann sollte die Übertragung erneut gestartet
werden oder bei einer Übertragung von der Karte auf den Umrichter sind die Standardparameter zu
laden.
Der Umrichter unterstützt nur SD-Karten, die im Dateisystem FAT32 formatiert sind.
HINWEIS
Unidrive M200-201 Kurzanleitung
Ausgabenummer: 7
1
1
1
2
2
2
3
Schreibt sämtliche
1
Umrichterparameter auf
die NV-Medienkarte
2
HINWEIS
Überschreibt alle
bereits in Datenblock 1
vorhandenen Daten
Pr 30 = Prog +
Der Umrichter bootet bei
Netz Ein von der
NV-Medienkarte und
schreibt automatisch auf
die NV-Medienkarte,
wenn ein Parameter
gespeichert wird.
Pr 30 = boot +
