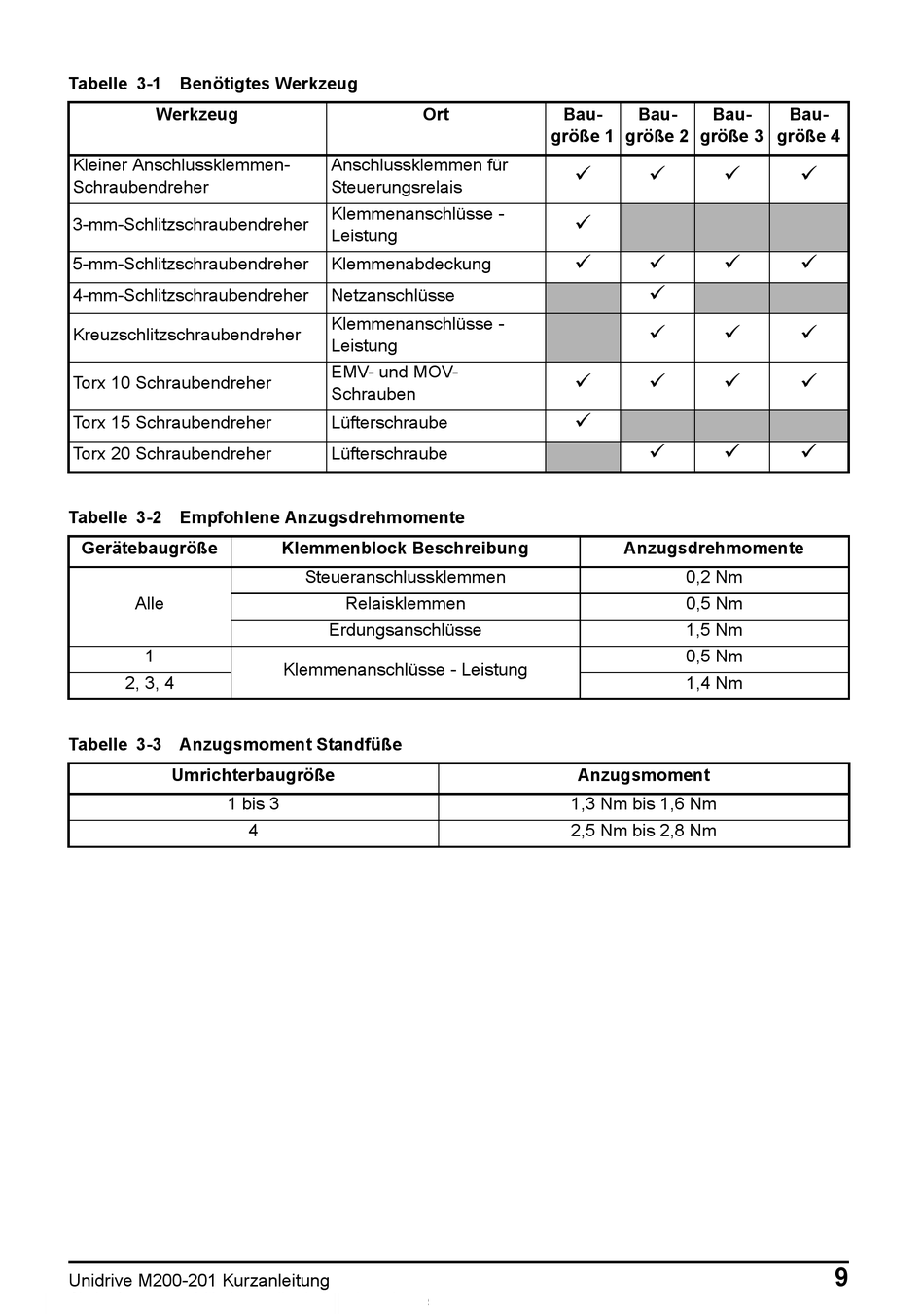

Tabelle 3-1 Benötigtes Werkzeug
Werkzeug
Kleiner Anschlussklemmen-
Schraubendreher
3-mm-Schlitzschraubendreher
5-mm-Schlitzschraubendreher
4-mm-Schlitzschraubendreher
Kreuzschlitzschraubendreher
Torx 10 Schraubendreher
Torx 15 Schraubendreher
Torx 20 Schraubendreher
Tabelle 3-2 Empfohlene Anzugsdrehmomente
Gerätebaugröße
Alle
1
2, 3, 4
Tabelle 3-3 Anzugsmoment Standfüße
Umrichterbaugröße
1 bis 3
Unidrive M200-201 Kurzanleitung
Ausgabenummer: 7
Anschlussklemmen für
Steuerungsrelais
Klemmenanschlüsse -
Leistung
Klemmenabdeckung
Netzanschlüsse
Klemmenanschlüsse -
Leistung
EMV- und MOV-
Schrauben
Lüfterschraube
Lüfterschraube
Klemmenblock Beschreibung
Steueranschlussklemmen
Relaisklemmen
Erdungsanschlüsse
Klemmenanschlüsse - Leistung
4
Ort
Bau-
größe 1
Anzugsmoment
1,3 Nm bis 1,6 Nm
2,5 Nm bis 2,8 Nm
Bau-
Bau-
Bau-
größe 2
größe 3
größe 4
Anzugsdrehmomente
0,2 Nm
0,5 Nm
1,5 Nm
0,5 Nm
1,4 Nm
9
