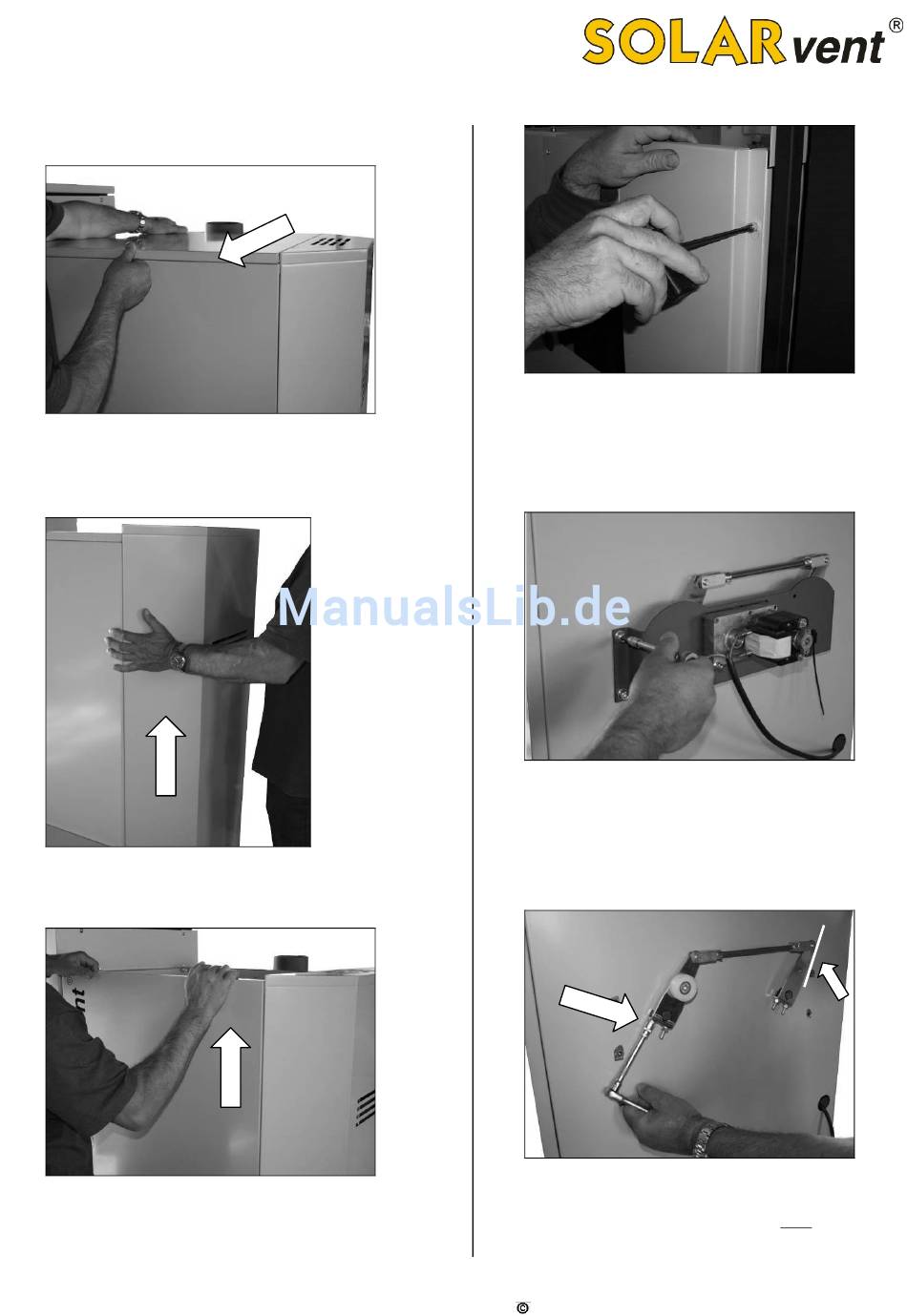

• Demontage Kesselseite in sämtliche Einzelteile:
Abb. 13: Demontieren
Sie
indem Sie diesen um ca. 1 cm nach vorne schieben und
anschließend abheben.
Abb. 14: Das
Trapezblech
etwas nach oben heben, um es vom Kessel abzunehmen.
Abb. 15: Frontblech ca. 1 cm anheben und dann nach vorne
abnehmen.
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
den Kesselverkleidungsdeckel,
der
Wärmetauscherreinigung
Abb. 16: Das rückseitige Blech des Kessels kann entfernt
werden, indem die 8 Inbusschrauben ca. 3 Umdrehungen
gelöst werden. Nachdem die Schrauben gelöst wurden, ist
das Blech ca. 1 cm nach oben zu ziehen. Danach das Blech
nach vorne abnehmen.
Abb. 17: Im Auslieferungszustand ist die Wärmetauscher-
reinigung bereits funktionsfähig installiert und ab Werk
getestet. Damit der Kessel in den Keller eingebracht werden
kann, ist es notwendig, die Wärmetauscherreinigung zu
demontieren. Bitte entfernen Sie die vier Schrauben M8.
Abb. 18: Lösen Sie an jedem der beiden Klappenhebel die
Sechskantmutter M10 mit einem 10-er Steckschlüssel und
nehmen Sie das komplette Gestänge ab. Tipp: Kennzeichnen
Sie sich die genaue Winkelposition für die spätere Montage.
SOLARvent Biomasse-Heizsysteme GmbH
9
