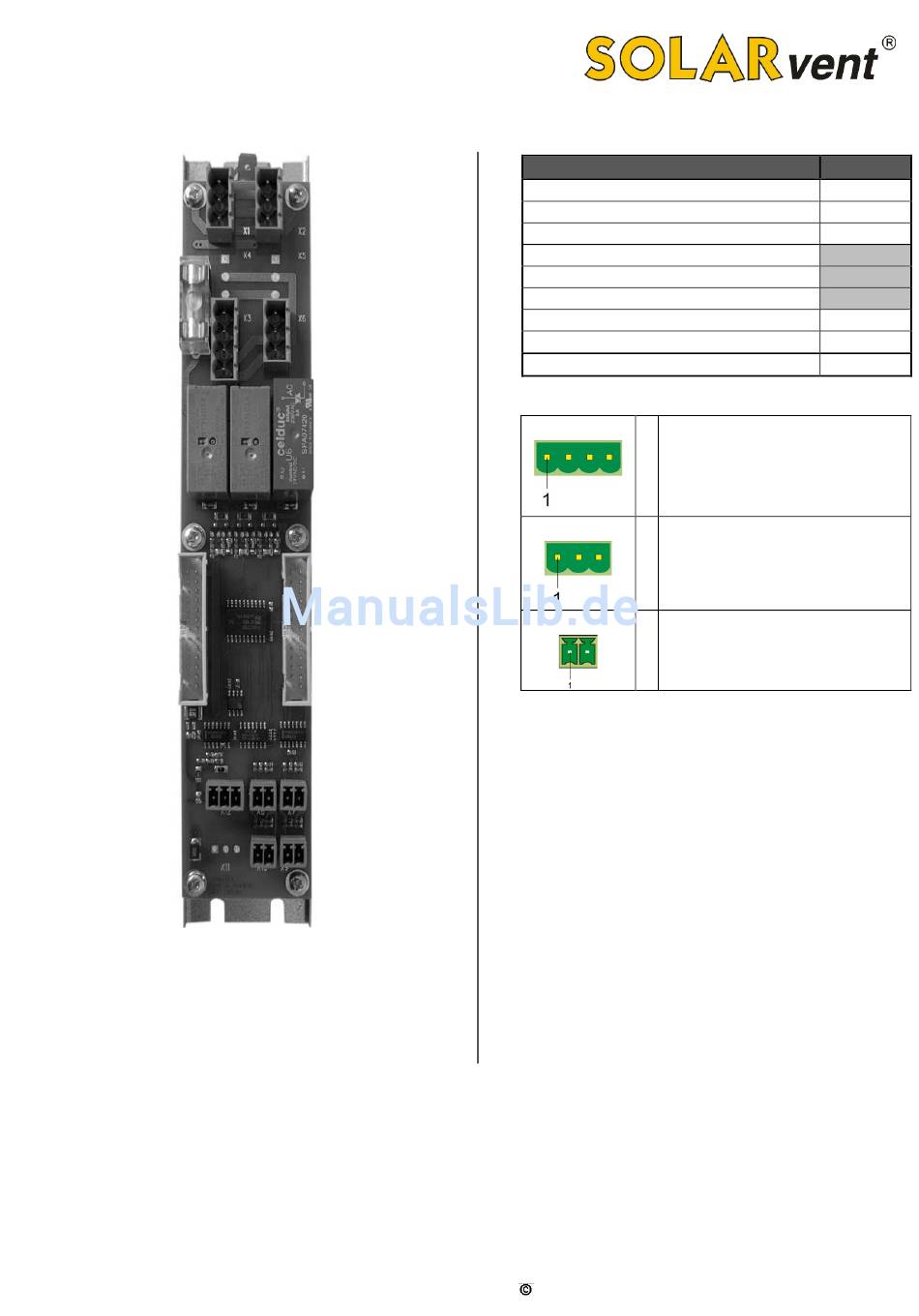

Abb. 51:
HZS 535 "Solarmodul"
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
HZS 535 "Solar-Erweiterungsmodul"
230 V Stromversorgung Eingang
230 V Stromversorgung Ausgang
Solar-Umschaltventil (Relais 230 V)
Solarpumpe (230 V, Triac)
Kollektor-Temperatur
Solar-Speicher 1 Temperatur
Optional: Solar-Speicher 2 Temperatur
Optional: Kollektor-Rücklauftemperatur
Optional: Wärmemengenzählereingang
X 3
1
L Umschaltventil AUF
2
L Umschaltventil ZU
3
N
4
PE
X 6
L
1
N
2
3
PE
X7 / X8 / X9 1
Eingang Fühler Pt1000
Masse
2
SOLARvent Biomasse-Heizsysteme GmbH
Stecker:
X 1
X 2
X 3
X 6
X 7
X 8
X 9
X 10
X 12
23
