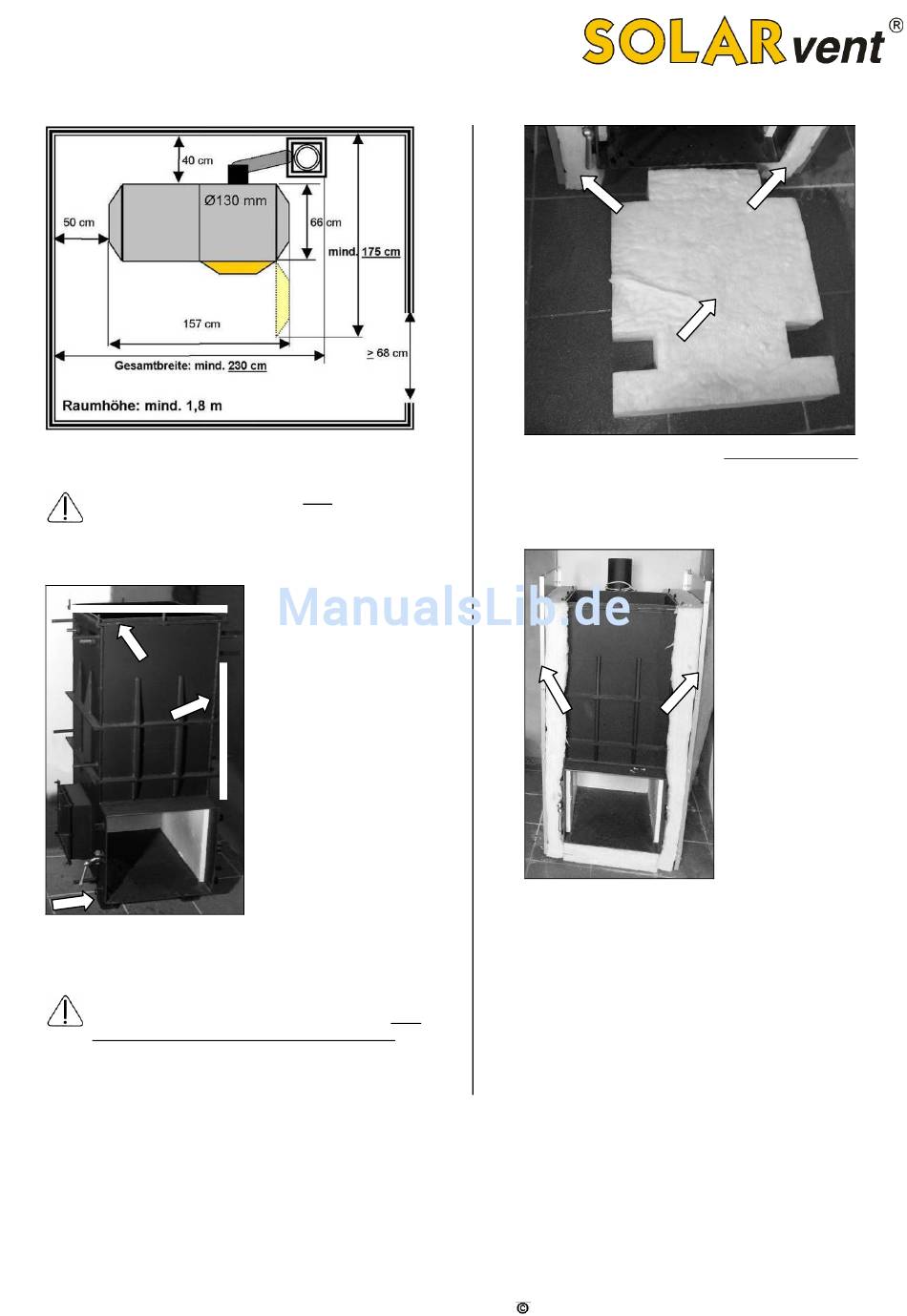

Abb. 24:
Die Mindestabstandsmaße sollten nicht unterschritten
werden, damit der Kessel zu Wartungszwecken jederzeit
zugänglich bleibt. Bitte achten Sie auf eine möglichst
kurze waagerechte Rauchgasleitung siehe Kapitel 2.7.
Abb. 25: Kessel an der gewünschten Stelle positionieren und
mit einer Wasserwaage den Kessel gerade ausrichten.
Damit der Kessel ausgerichtet werden kann, ist es not-
wendig, dass die vier beigelegten M10x50 Stell-
schrauben als „Kesselfüße" eingeschraubt werden, bis
diese noch ca. 2 cm aus dem Kesselsockel heraus-
schauen.
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Abb. 26: Nehmen Sie nun die Kesselbodenisolierung (siehe
Seite 7) und stecken Sie diese unter den Kesselboden. Weiter
nehmen Sie die Seitenteilisolierungen zur Hand und setzen
Sie diese auf die linke und rechte Kesselseite.
Abb. 27: Danach das linke und rechte Seitenblech am Kessel
montieren, indem diese jeweils wieder mit den M8-er
Gewindeschrauben festgezogen werden.
Als nächstes die Isolierung für die Rückseite zur Hand
nehmen und diese auf die Rückseite des Kessels
setzen.
SOLARvent Biomasse-Heizsysteme GmbH
11
