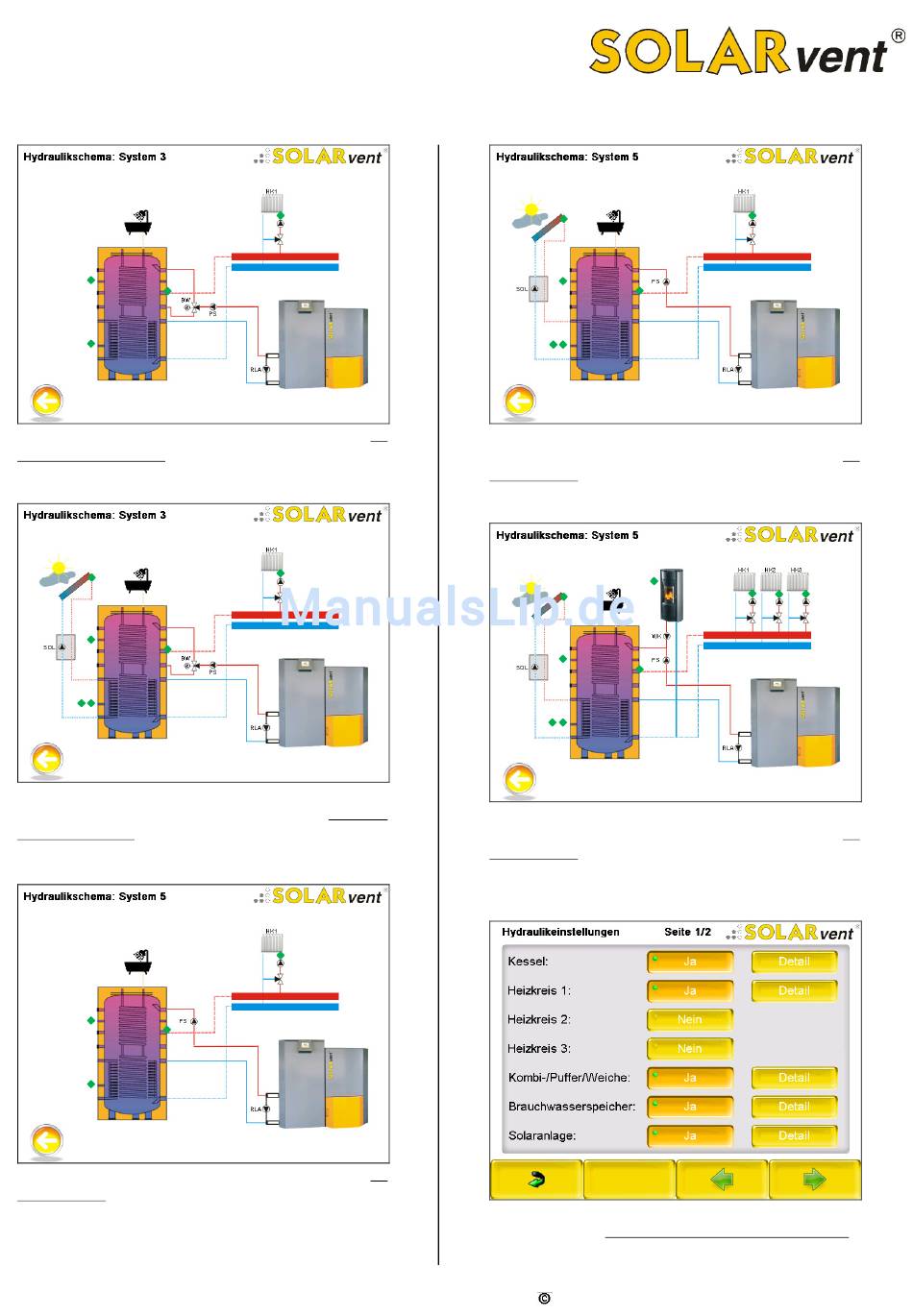

Abb. 78:
Hydraulikschema: Kombipufferspeicher, 1 Heizkreis mit
Pufferpumpenumschaltventil für Brauchwasser- bzw. Pufferladung mit
einer Pumpe. Auswahl: 1 Heizkreis, Puffersystem 3, Brauchwasser.
Abb. 79:
Hydraulikschema:
Solaranlage
Heizungsunterstützung. Kombipufferspeicher, 1 Heizkreis mit Puffer-
pumpenumschaltventil für Brauchwasser- bzw. Pufferladung mit einer
Pumpe. Auswahl: 1 Heizkreis, Puffersystem 3, Brauchwasser, Solar.
Abb. 80:
Hydraulikschema: Kombipufferspeicher, 1 Heizkreis mit
Pufferladepumpe für Brauchwasser- bzw. Pufferladung mit einer
Pumpe. Auswahl: 1 Heizkreis, Puffersystem 5, Brauchwasser.
32
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
für
Brauchwasser-
und
Abb. 81:
Hydraulikschema:
Solaranlage
Heizungsunterstützung.
Kombipufferspeicher,
Pufferladepumpe für Brauchwasser- bzw. Pufferladung mit einer
Pumpe. Auswahl: 1 Heizkreis, Puffersystem 5, Brauchwasser, Solar.
Abb. 82:
Hydraulikschema:
Solaranlage
Heizungsunterstützung.
Kombipufferspeicher,
Pufferladepumpe für Brauchwasser- bzw. Pufferladung mit einer
Pumpe, einbindung wasserführenden Kaminofen. Auswahl: 3 Heiz-
kreise, Puffersystem 5, Brauchwasser, Solar, Kaminofen.
Abb. 83:
Hydraulikeinstellungen: Hier wird das gewünschte Hydrau-
liksystem ausgewählt. In der Regel bereits ab Werk voreingestellt !
SOLARvent Biomasse-Heizsysteme GmbH
für
Brauchwasser-
und
1
Heizkreis
mit
für
Brauchwasser-
und
3
Heizkreise
mit
