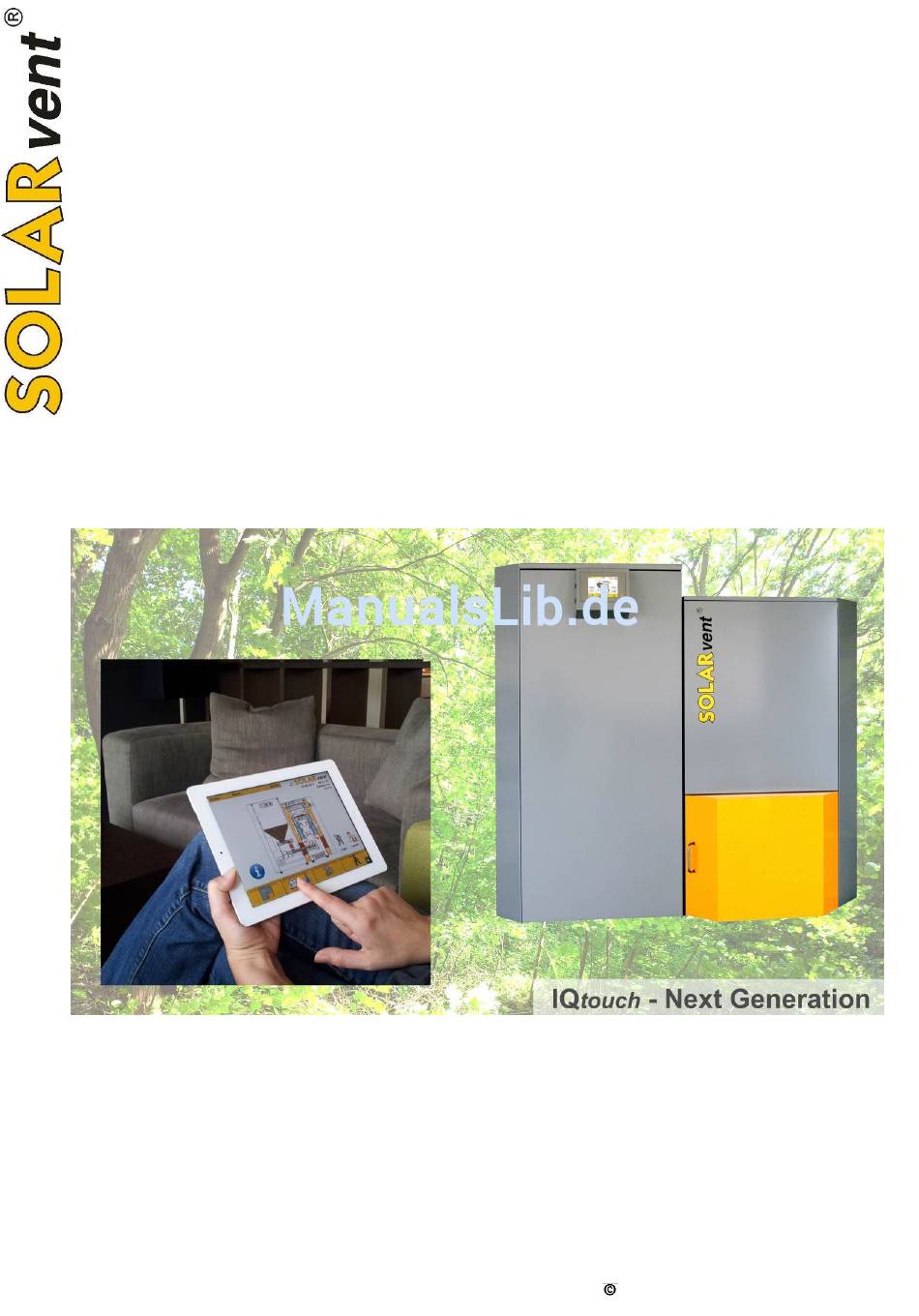

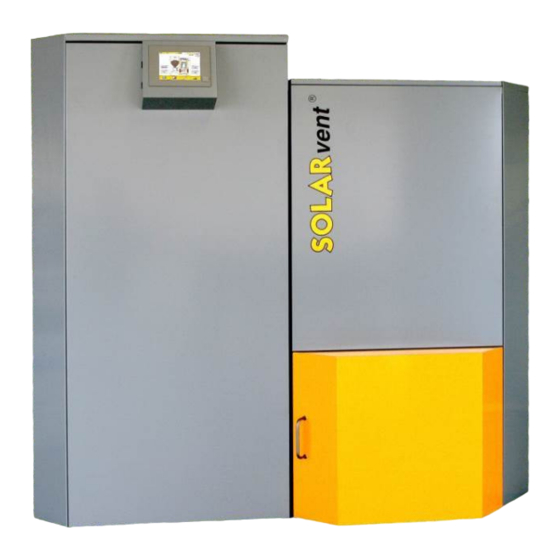

- Seite 1 Montageanleitung Pelletheizung touch IQ 150 (4,7 bis max. 15,6 kW) • IQ 200 (4,7 bis max. 20,0 kW) • IQ 270 (4,7 bis max. 30,0 kW) • Die moderne Pellet-Zentralheizung für Ihr Zuhause. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014...
-
Seite 2: Inhaltsverzeichnis
2.11 Auswahl der wichtigsten Hydraulikschemen ................................31 2.12 Der Pelletslagerraum ..........................................33 2.13 Montage der Lager-Austragungsschnecke ................................33 2.14 Montagebeispiel für das SOLARvent Pellets-Saugsystem (Ein-Schlauch-System) ................37 Technische Dokumentation......................................38 Technische Daten ..........................................38 touch Abmessungen Frontansicht (für IQ Pelletheizung IQ 150, 200, 270)....................39 touch Abmessungen Rückansicht (für IQ... -
Seite 3: Wichtige Hinweise
Mit diesem Zeichen sind Hinweise versehen, die für die richtige Funktion des Gerätes beachtet werden müssen, für die Einhaltung rechtlicher Bestimmungen wichtig sind oder Ihnen die Arbeit erleichtern. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... - Seite 4 Gehen Sie bei der Installation genau nach dieser Anleitung vor. Damit Sie sich vergewissern können, dass Sie alle Arbeiten richtig durchführen, muss Ihnen diese Anleitung bei der Montage vorliegen. Die Anleitung verbleibt am Heizgerät, damit sie auch später bei Bedarf genutzt werden kann. SOLARvent haftet nicht für Schäden, die aus Nichtbeachtung dieser Anleitung resultieren.
- Seite 5 © 2014 SOLARvent Biomasse-Heizsysteme GmbH Die hier erteilten Informationen gelten ausschließlich für den Pelletskessel in der Standardausführung. SOLARvent kann für einen möglicherweise entstandenen Schaden, der sich aus Produktspezifikationen ergibt, die von der Standardausführung abweichen, folglich keine Haftung übernehmen.
-
Seite 6: Allgemeines / Hinweise
Verschlackungen im Brenner kommt! Abb. 2: Karton (In der Aschenlade): 4 x Stellschrauben M10x50 (Stellfüße für Kessel) ! 2 x Tauchhülsen (Kessel oben / unten) Montageanleitung Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... -
Seite 7: Demontage Und Einbringung In Den Heizraum
Inbus-Steckschlüsselsatz, Stecknusssatz mit Ratsche Größe 10, 13, 17, Schraubendreher, Akku-Schrauber mit Steck-Nussadapter + Bits (empfohlen), Wasser- waage, Multimeter bzw. Phasenprüfer, Heißluftfön. Abb. 7: Deckel der Fördereinheit abheben. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... - Seite 8 Auf keinen Fall vorne am Brenner anheben, da so über die Hebelwirkung die Fördereinheit beschädigt werden kann. Abb. 10: Diese Schrauben nicht zur Demontage lösen. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 9 Abb. 15: Frontblech ca. 1 cm anheben und dann nach vorne Sechskantmutter M10 mit einem 10-er Steckschlüssel und abnehmen. nehmen Sie das komplette Gestänge ab. Tipp: Kennzeichnen Sie sich die genaue Winkelposition für die spätere Montage. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
-
Seite 10: Aufstellung Und Zusammenbau Der Pelletheizung Im Heizraum
100 % dicht sein! Abb. 21: Nun kann der Kessel mit einem geeigneten stabilen „Sackkarren“ oder Treppensteiger mit ca. 3-4 Personen zum Heizraum transportiert werden. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... - Seite 11 M10x50 Stell- nehmen und diese auf die Rückseite des Kessels schrauben als „Kesselfüße“ eingeschraubt werden, bis setzen. diese noch ca. 2 cm aus dem Kesselsockel heraus- schauen. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 12 Hier benötigen Sie die vier Inbusschrauben M8 und einen Inbusschlüssel. Verlegen Sie das Anschlusskabel wie dargestellt in Richtung Fördereinheit. Das Kabel darf nur zwischen Isolation und Verkleidung verlegt werden. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 13 Endposition erreicht ist. schleißt und auch der Motor Schaden nehmen kann! Abb. 34: Der Hubhebel darf die Motorhalteplatte nicht berühren! Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 14 Boden aufliegen und das Gewicht der Fördereiheit (Pellets im Behälter) auf- nehmen können. Darauf achten, dass die Fördereinheit parallel zum Kessel steht (gleiches Spaltmaß zwischen Kessel und Fördereinheit). Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 15 Teilen vorbeigeführt wird. Stecken Sie den Fühlerkopf in die obere und sorgen Sie dafür, dass dieser nicht aus der Tauchhülse Tauchhülse rutschen kann. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
-
Seite 16: Elektrischer Anschluss / Erweiterungsoptionen
Anschlussleitungen wie z.B. NYM- Installationskabel ist nicht zulässig und führt sofort zum Erlöschen der Gewährleistung. Starre Leitungen führen unter Umständen zum Kontaktbrand, welcher in Folge die Platine zerstört ! Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... - Seite 17 X 32 24V Dig. Eingang – Externe Brenneranforderung X 44 Drehzahlrückmeldung RG 148 Gebläse (Counter) X 57 CAN Schnittstelle zum ETV 555-S + HZS 562 X 61 Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 18 Einstellungen oder Änderungen erlaubt ! Der Steckplatz X8 ist bei Kaskadenanlagen für die Ansteuerung Pelletselektors vorgesehen. Pelletselektor wird immer am MASTER-Kessel ange- schlossen. Abb. 46: HZS 562 “Belimo MP-BUS” Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 19 Sämtliche interen Komponenten sind bereits ab Kaskade-Slave-Pufferpumpe” Werk vollständig verdrahtet. sind keinerlei Einstellungen oder Änderungen erlaubt ! Der Steckplatz X4 ist bei Kaskadenanlagen für die Ansteuerung der Pufferladepumpe bei SLAVE-Kessel vorgesehen. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 20 Masse Die Controllerplatine ist die Basis für sämtliche Erweiterungsplatinen. Es können bis zu 5 Erweiter- ungsplatinen in Serie angeschlossen werden. Abb. 48: HZS 532-1 “HK1 + BW” Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 21 Heizkreistemperatur 2 Vorlauf Optional: Raumfernbediengerät X 11 L Mischer Auf (braun) L Mischer Zu (weiß) N (blau) Eingang Fühler Pt1000 Masse Abb. 49: HZS 533 “HK 2” Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 22 Pufferspeicher Temperatur 1 (oben) Bei Verwendung als Kaminofenmodul Kaminofen-Wassertaschentemperatur Pufferspeicher Temperatur 2 (unten) X 7 / X 8 Eingang Fühler Pt1000 Masse Abb. 50: HZS 534 “Puffermodul oder Kaminofenmodul” Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 23 X 10 Optional: Wärmemengenzählereingang X 12 L Umschaltventil AUF L Umschaltventil ZU X7 / X8 / X9 1 Eingang Fühler Pt1000 Masse Abb. 51: HZS 535 “Solarmodul” Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
-
Seite 24: Installation Der Pellet-Saugturbine (Austragung)
1 cm vor dem Rohrende auf der gegenüberliegenden Seite angekommen ist. Dann den Schrumpfschlauch (50% über Stahlrohr, 50% über Saug- schlauch) mit einem Heißluftfön vorsichtig erst im oberen Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... - Seite 25 Den Kupfer-Erdungsdraht wie dargestellt außen über die blanke Metallstelle legen und danach den Schrumpfschlauch darüber schieben. Abb. 59: Nachdem dem Schrumpfen den Füllstandssensor wieder im Pelletbehälter dicht verschrauben. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
-
Seite 26: Montage Des Iqtouch - Touchpanels
Frontblech stecken und diesen etwas nach unten schieben, bis dieser sicher sitzt. Abb. 61: Nun das Trapezblech auf die Seite der Fördereinheit setzen, indem Sie dieses von oben auf die Inbusschrauben aufsetzen. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... -
Seite 27: Reinigung Und Bedienung Des Touchpanels
Downloadbereich finden. Als Anhaltspunkt für das Schornsteinsystem gilt: IQ 150 + 200 – Querschnitt 130 mm rund IQ 270 – Querschnitt 140 mm rund Für eine ordnungsgemäße Errichtung der gesamten Abgasanlage ist der Errichter der Abgasanlage und der Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014... -
Seite 28: Vorgehensweise Schornsteinsanierung
Höhe ist durch die Raumhöhe begrenzt, sollte aber Kondensatablauf (möglichst an 180 cm nicht wesentlich übersteigen. die Kanalisation anschließen) Abb. 64: Bild: Jeremias / SOLARvent. Schematischer Aufbau eines FU-Schornsteins mit Anschluss für eine SOLARvent Pelletheizung und Zugregler. Abb. 66: Schornsteinschacht wie dargestellt öffnen. Dieser bestimmt die Position des Zugreglers sowie der unteren Reinigungsöffnung. - Seite 29 Ablassseils vom Kopfende nach unten herabzulassen. Hierfür ist ein stabiles Seil an das im Grundpaket mitgelieferte „Längenelement Ablassschlaufe“ befestigen. Abb. 71: Montieren Schornstein Kopfabdeckung und den Wetterkragen wie dargestellt. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
-
Seite 30: Wasserseitiger Kesselanschluss
Fremdkörper z.B. Rost, Zunder, SOLARvent-Kessel-Anschlussset befindet, realisiert. Das Schlamm oder Schweißperlen enthalten. Bei der ersten Rücklauf-anhebungsset wird einfach hinten am Kessel Inbetriebnahme ist die Heizungsanlage mit mindestens zwischen Kessel Vor- und Rücklauf als Bypassstrecke dem 2-fachen Anlagenwasserinhalt zu spülen. Um ein montiert. -
Seite 31: Auswahl Der Wichtigsten Hydraulikschemen
Heizkreise, Puffersystem 2, Brauchwasser, Solar. Abb. 74: Hydraulikschema: Solaranlage für Brauchwasser. Brauch- Abb. 77: Hydraulikschema: Kombipufferspeicher und 2 Heizkreise wasserspeicher Heizkreise. Auswahl: Heizkreise, Auswahl: 2 Heizkreise, Puffersystem 2, Brauchwasser. Brauchwasser, Solar. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... - Seite 32 Pufferladepumpe für Brauchwasser- bzw. Pufferladung mit einer Abb. 83: Hydraulikeinstellungen: Hier wird das gewünschte Hydrau- Pumpe. Auswahl: 1 Heizkreis, Puffersystem 5, Brauchwasser. liksystem ausgewählt. In der Regel bereits ab Werk voreingestellt ! Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
-
Seite 33: Der Pelletslagerraum
Weitere Details entnehmen Sie bitte der Broschüre „Empfehlung zur Lagerung von Holzpellets“, welche Sie aus dem Internet downloaden können. http://www.depv.de/downloads/publikationen Abb. 84: Lieferumfang Pellets-Lagerraumschnecke (ohne Schnecken-rohr und Spirale) – Trogsiloschnecke abweichend. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... - Seite 34 Abb. 90: Schneckenspannschraube durch die Motorwelle (1) stecken und Spirale durch die Spannschraube drehen, bis diese den Anschlag (2) berührt. Mutter M12 festziehen. Abb. 88: Aufbau einer Pelletsaufnahmeöffnung Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 35 Schlauchbinder. Die Spirale darf die Abb. 93: Motor auf die Motorwelle stecken und diesen mit Abschlußkappe nicht berühren (Schleifgeräusche)! den vier Inbusschrauben und Stoppmuttern befestigen. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
- Seite 36 Beschädigung der Schnecke bewirken! Falls sich die Schnecke falsch herum dreht, können Sie die Drehrichtung des Motors entsprechend dem Schaltbild im Gehäuse wechseln oder den Motor um 180° gedreht montieren. Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
-
Seite 37: Montagebeispiel Für Das Solarvent Pellets-Saugsystem (Ein-Schlauch-System)
2.14 Montagebeispiel für das SOLARvent Pellets-Saugsystem (Ein-Schlauch-System) ~ 1 m ~ 1 m Lagerraum für Pellets ~ 1 m ~ 1 m Abb. 100: Empfehlung zur Saugschlauchverlegung von einem Pellet-Lagerraum mit Schnecke Lagerraum für Pellets ~ 1 m ~ 1 m Abb. -
Seite 38: Technische Dokumentation
~ 350 kg / ~ 275 kg Hinweis: Bei der Modellreihe IQ 150 – IQ 270 handelt es sich um die gleiche Kesselbauart. Lediglich die Software entscheidet über die maximale Leistungsabgabe. Sämtliche Geräte verfügen über ein Verbrennungsgebläse und auch über ein Saugzuggebläse (Abgasventilator). -
Seite 39: Abmessungen Frontansicht (Für Iq Touch Pelletheizung Iq 150, 200, 270)
Abmessungen Frontansicht (für IQ Pelletheizung IQ 150, 200, 270) touch 1545 Abb. 102: Frontansicht (links Fördereinheit, rechts Kesselkörper und Rauchrohanschluss) Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... -
Seite 40: Abmessungen Rückansicht (Für Iq Touch Pelletheizung Iq 150, 200, 270)
Abmessungen Rückansicht (für IQ Pelletheizung IQ 150, 200, 270) touch Sicherheitsgruppe Tauchhülse für Kesseltemperatur Vorlauf und STB Tauchhülse für Rücklaufüberwachung Entleerung Rücklauf 1545 Abb. 103: Rückansicht (links Kesselkörper und Rauchrohanschluss ∅ 130 mm senkrecht nach oben abgehend, rechts Fördereinheit) Folgende Baugruppen müssen angeschlossen werden: - Kessel-Tauchhülsen oben / unten... -
Seite 41: Seitenansicht Auf Fördereinheit (Für Iq Touch Pelletheizung Iq 150, 200, 270)
Seitenansicht auf Fördereinheit (für IQ Pelletheizung IQ 150, 200, 270) touch 1040 Abb. 104: Seitenansicht auf die Fördereinheit Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH... -
Seite 42: Garantiebedingungen
Garantiebedingungen Das Heizgerät von SOLARvent erbringt seine einwandfreie Funktion nur bei fachgerechter Installation, Inbetriebnahme, Wartung und Betrieb. Die Herstellergarantie gilt für 2 Jahre ab Rechnungsdatum der SOLARvent Rechnung. Für den Kesselkörper ist die Garantie erweitert auf insgesamt 5 Jahre. Voraussetzung für die Gewährleistung bzw. Garantie ist eine regelmäßige fachgerechte Wartung. Diese muss jährlich, aber spätestens nach ca. -
Seite 43: Eg-Konformitätserklärung
EG-Konformitätserklärung Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014 SOLARvent Biomasse-Heizsysteme GmbH...
