SOLARvent IQ 150 Montageanleitung Seite 14

• Aufstellung und Montage der Fördereinheit am Kessel:

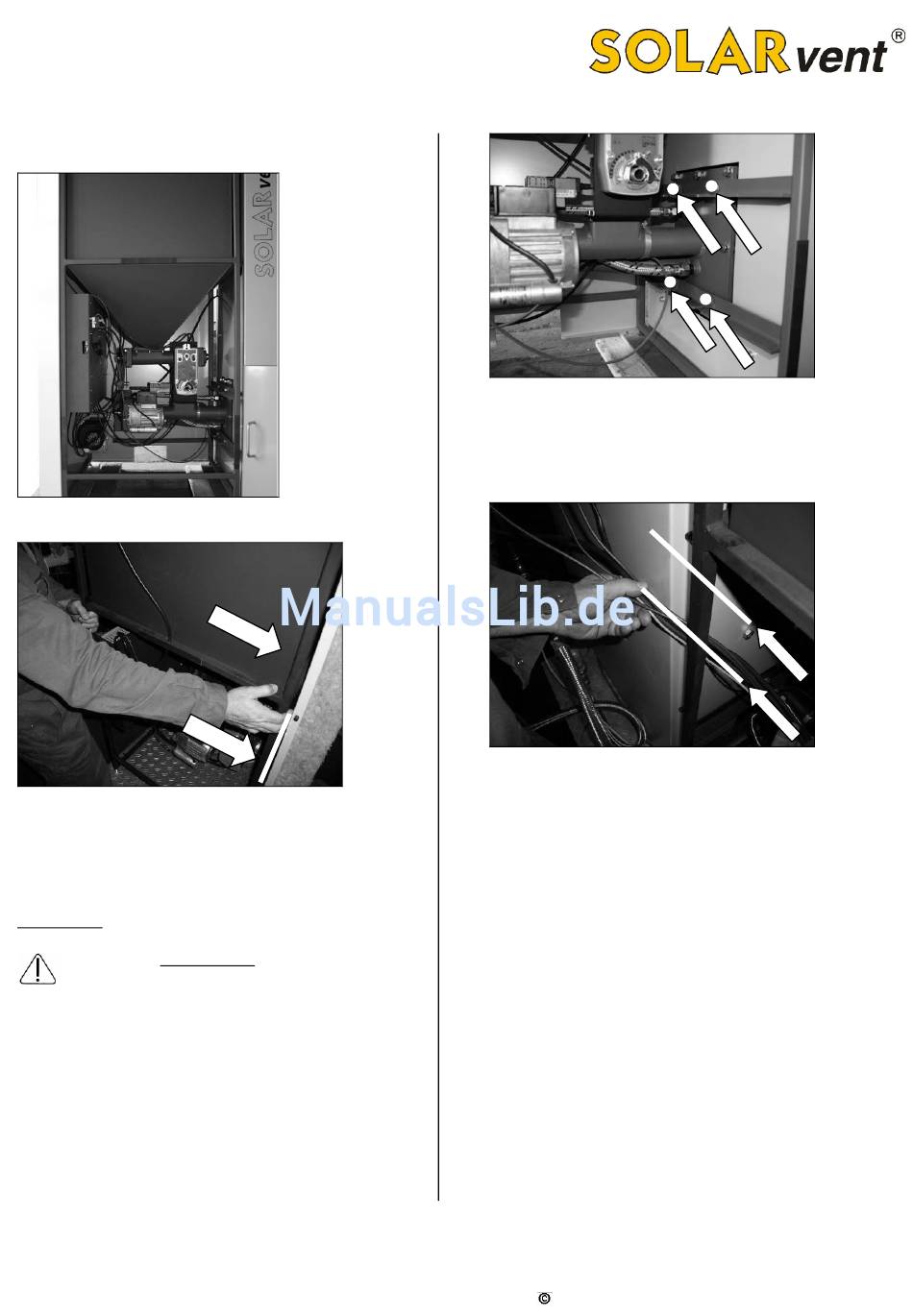

Abb. 36: Ansicht der Vorderseite der Pellet-Fördereinheit.
Abb. 37: Die Fördereinheit in Richtung Kessel schieben
(heben), so dass der Brenner durch den Kesselflansch ge-
steckt werden kann. Nun die M10-er Muttern (8 Stück) am
Flanschring festschrauben, so dass der Brennerflansch mit
dem Kesselflansch fest und vor allem dicht verbunden ist.
ACHTUNG:
Vergessen Sie auf keinen Fall die dem Brennraum
beigelegte Flanschdichtung vor dem zusammen-
schieben auf den Zwischenflansch des Kessels zu
stecken.
Nun die vier „Stellfüße" der Fördereinheit soweit heraus-
schrauben, dass diese sicher am Boden aufliegen und
das Gewicht der Fördereiheit (Pellets im Behälter) auf-
nehmen können. Darauf achten, dass die Fördereinheit
parallel zum Kessel steht (gleiches Spaltmaß zwischen
Kessel und Fördereinheit).
14
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Abb. 38: Sollte das Spaltmaß zwischen Kessel und Förder-
einheit nicht gleichmäßig sein, so kann man diese durch
lösen der 4 Stellschrauben und justieren der Stellfüße der
Fördereinheit zum Kessel ausrichten.
Abb. 39: Bitte verlegen Sie die Schwachstromkabel (Fühler,
Lambdasonde) mit einem Abstand von ca. 10 cm von den
Wechselstromkabeln (Saugzuggebläse, Rücklaufanhebungs-
pumpe, Wärmetauscherreinigung). Führen Sie die Kabel durch
den Spalt zwischen der Fördereinheit und der Kessel-
verkleidung.
