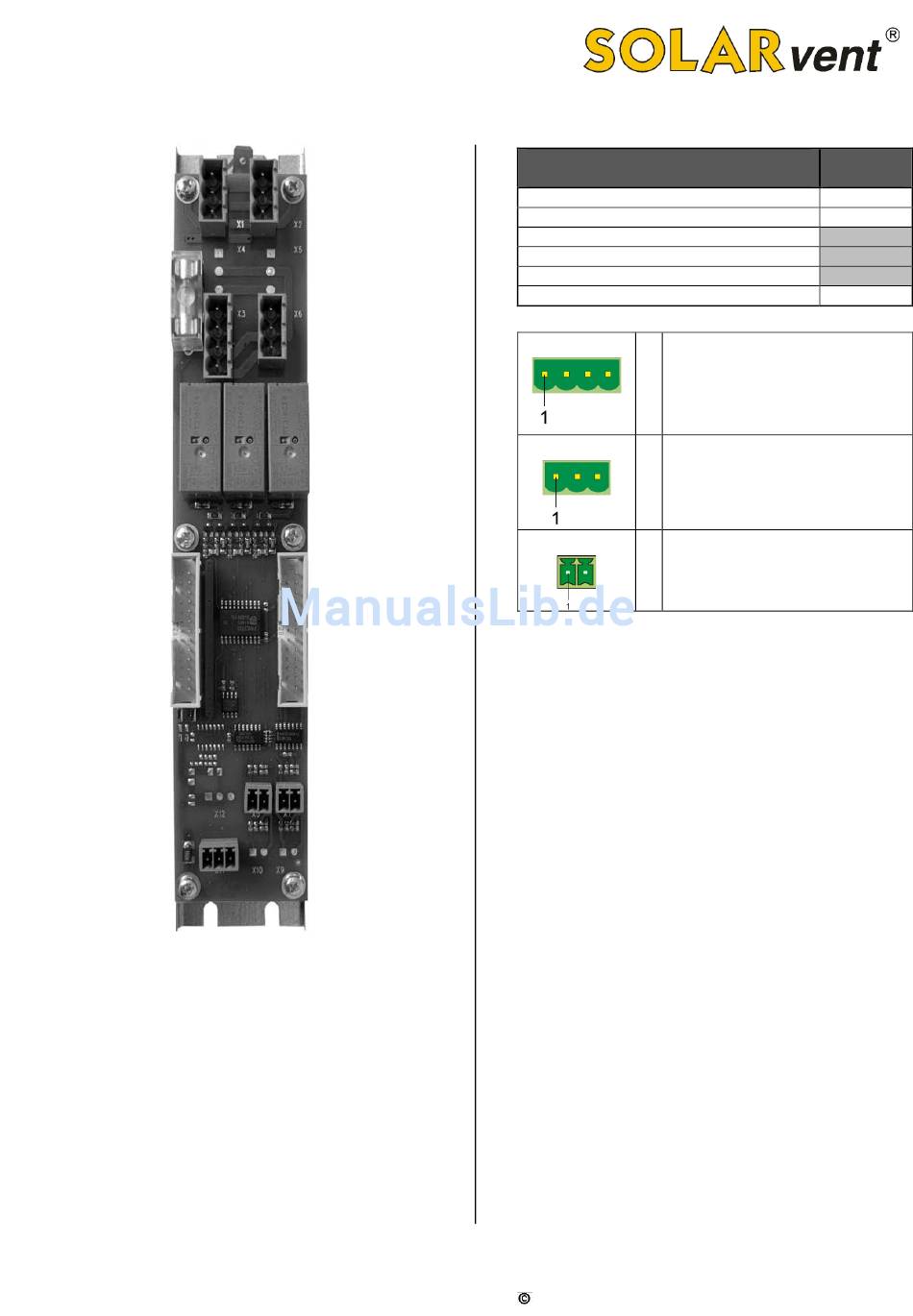

Abb. 49: HZS 533 "HK 2"
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
HZS 533
"Heizkreis 2 - Erweiterungsmodul"
230 V Stromversorgung Eingang
230 V Stromversorgung Ausgang
Heizkreis 2 - Mischer (Relais 230 V)
Heizkreispumpe 2 (Relais 230 V)
Heizkreistemperatur 2 Vorlauf
Optional: Raumfernbediengerät
X 3
1
L Mischer Auf (braun)
L Mischer Zu (weiß)
2
3
N (blau)
4
PE
X 6
L
1
2
N
PE
3
X 7
Eingang Fühler Pt1000
1
2
Masse
SOLARvent Biomasse-Heizsysteme GmbH
Stecker:
X 1
X 2
X 3
X 6
X 7
X 11
21
