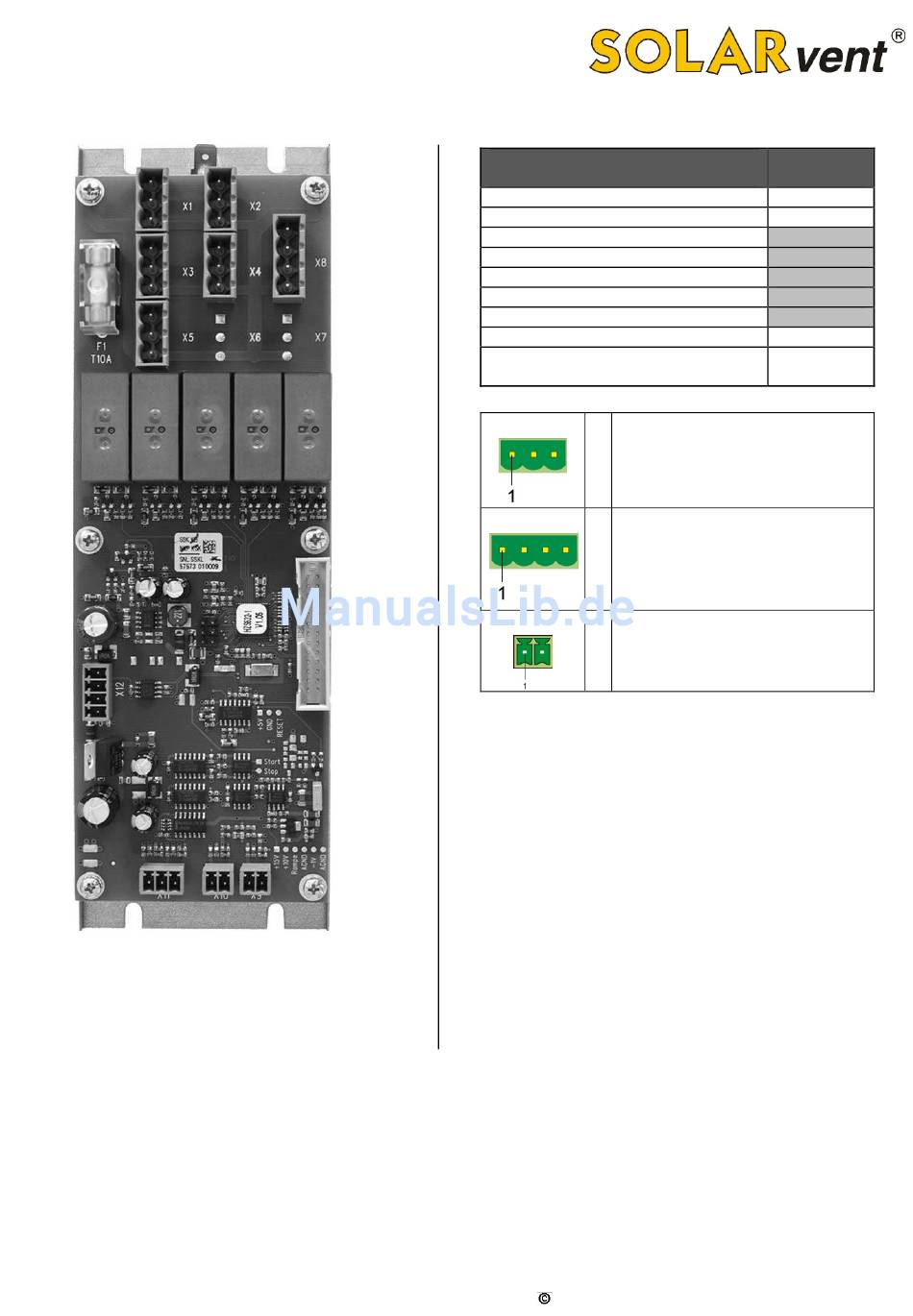

Abb. 48: HZS 532-1 "HK1 + BW"
20
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
HZS 532-1 für HK1 +
Brauchwasser „Controller-Platine"
230 V Stromversorgung Eingang
230 V Stromversorgung Ausgang
Heizkreispumpe 1 (Relais 230 V)
Brauchwasserpumpe (Relais 230 V)
Heizkreis 1 Mischer (Relais 230 V)
Heizkreis 1 Temperatur Vorlauf
Brauchwasserspeicher Temperatur
Optional: Raumfernbediengerät
CAN Bus und 24 V Versorgung von
HZS 562 / HZS 541-2S
X 3 / X 4
L
1
2
N
PE
3
X 8
L Mischer Auf (braun)
1
2
L Mischer Zu (weiß)
N (blau)
3
4
PE
X 9 / X 10
1
Eingang Fühler Pt1000
2
Masse
Die Controllerplatine ist die Basis für sämtliche
Erweiterungsplatinen. Es können bis zu 5 Erweiter-
ungsplatinen in Serie angeschlossen werden.
SOLARvent Biomasse-Heizsysteme GmbH
Stecker:
X 1
X 2
X 3
X 4
X 8
X 9
X 10
X 11
X 12
