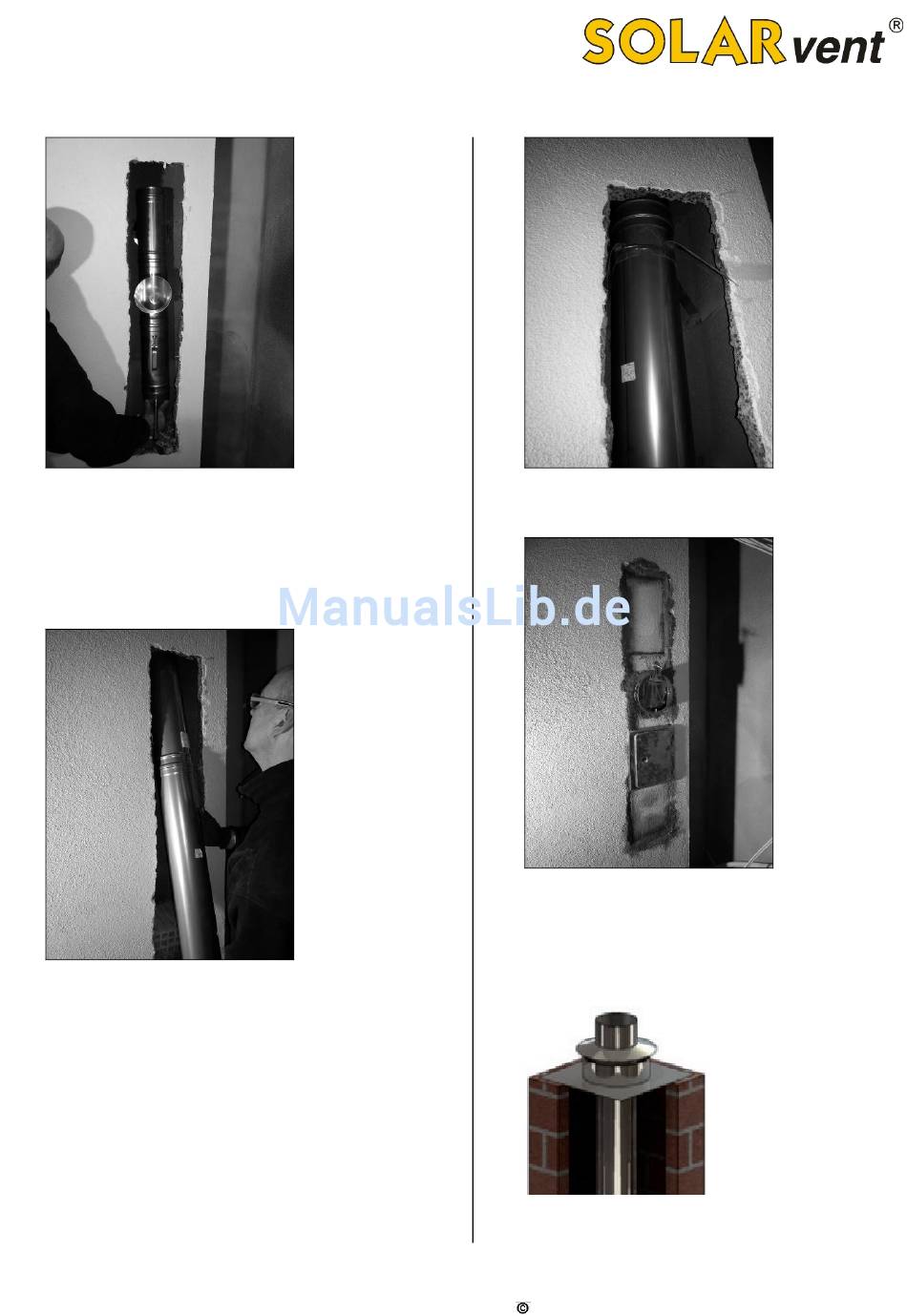

Abb. 67: Stecken Sie die Kondensatschale, das Reinigungs-
element, den 150-er T-Zugregleranschluss für den Zugregler,
den 130-er T-Kesselanschluss zusammen und prüfen Sie den
korrekten Sitz im Schornsteinschacht. Unter der Kondensat-
schale ist ein tragfähiger Sockel zu mauern, auf welchem sich
die Schornsteinelemente abstützen können.
Abb. 68: Bis zu einer
Schornsteinhöhe von ca. 7 m kann
man die Schornsteinelemente von unten nach oben schieben.
Bei größeren Höhen empfiehlt es sich, die Elemente mit Hilfe
eines Ablassseils vom Kopfende nach unten herabzulassen.
Hierfür
ist ein stabiles Seil an das im Grundpaket
mitgelieferte
„Längenelement
befestigen.
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
mit
Ablassschlaufe"
zu
Abb. 69: Nach spätestens 3 Längenelemente a 1 m ist eine
Montageschelle zur Fixierung im Schacht anzubringen.
Abb. 70: Prüfen Sie nochmals alle Verbindungen und setzen
Sie anschließend den Kaminzugregler sowie das Putztürchen
in das Mauerwerk ein. Mauern Sie die Hohlräume dazwischen
vollständig aus. Sprechen Sie über die Auswahl des richtigen
Mauermaterials mit Ihrem zuständigen Schornsteinfeger.
Abb. 71: Montieren
Sie
Kopfabdeckung und den Wetterkragen wie dargestellt.
SOLARvent Biomasse-Heizsysteme GmbH
