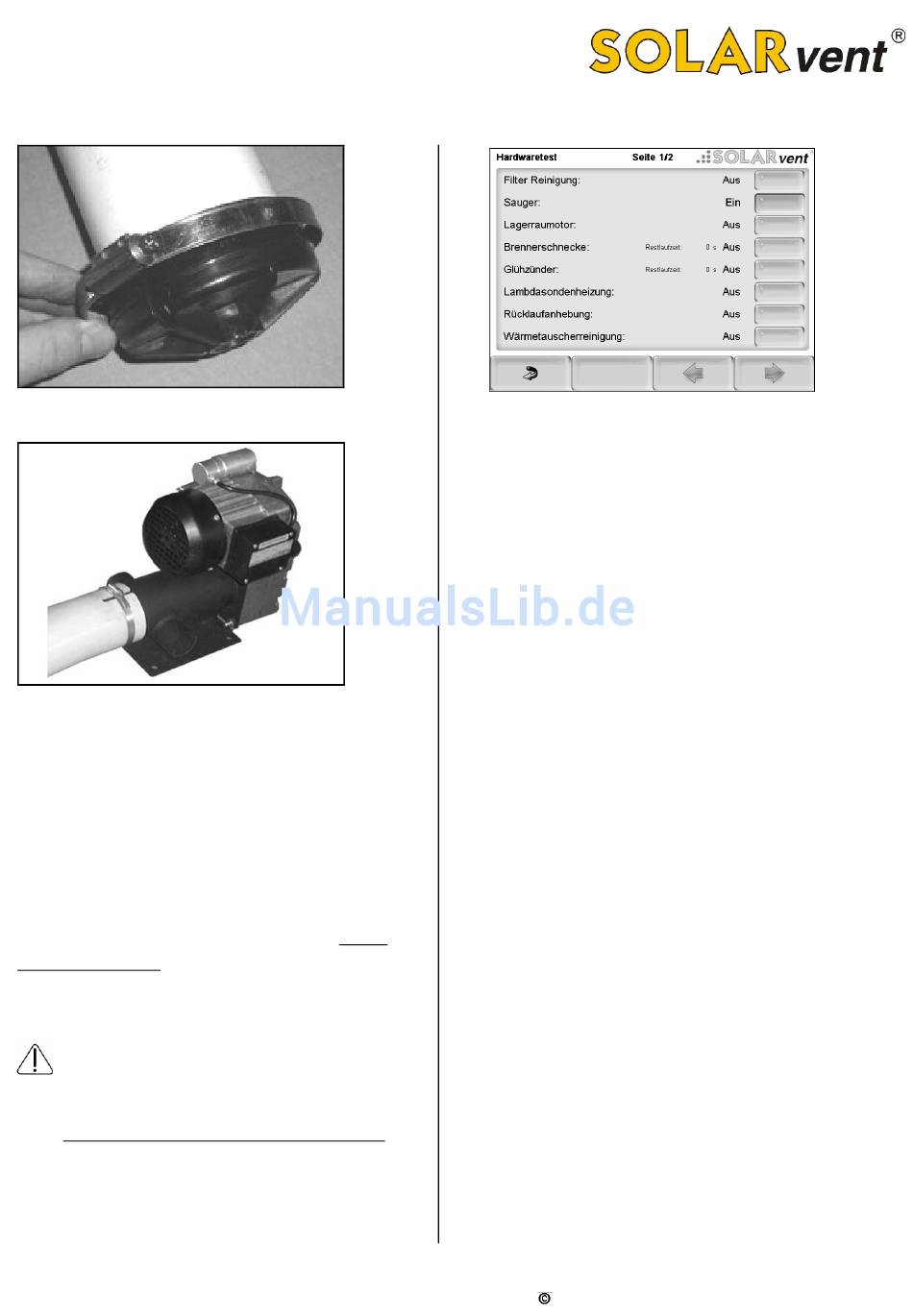

Abb. 97:
Montage des Schlauchbinders.
Abb. 98: Der elektrische Anschluss darf nur von einem
Fachmann durchgeführt werden.
befinden sich unter der schwarzen Schutzabdeckung. Hier
finden Sie folgende Anschlussklemmen: L / N / PE
Der Motorschutz (Thermofühler) ist bereits im Motor
integriert und entsprechend verschaltet. Dieser wird
nicht separat zur Platine geführt.
Bitte prüfen Sie nun die Drehrichtung. Wenn Sie mit
der Installation fertig sind, schalten Sie den Sauger
und Lagrraummotor im Modus: Hardware-Test (Abb.
99) ein und testen Sie manuell die Pelletförderung
sowie Drehrichtung.
Bitte prüfen Sie unbedingt, ob sich die Schnecke / der
Motor, von der Antriebsmotorseite aus betrachtet,
rechts herum dreht, bevor Sie das Pelletslager mit
Pellets befüllen lassen !
Die Pellets müssen in Richtung Motor gefördert werden.
Eine entgegengesetzte Förderung würde eine Blockade
bzw. eine Beschädigung der Schnecke bewirken! Falls
sich die Schnecke falsch herum dreht, können Sie die
Drehrichtung des Motors entsprechend dem Schaltbild
im Gehäuse wechseln oder den Motor um 180° gedreht
montieren.
36
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
Die Anschlussklemmen
Abb. 99: Funktionstest im Hardwaretest-Menü
