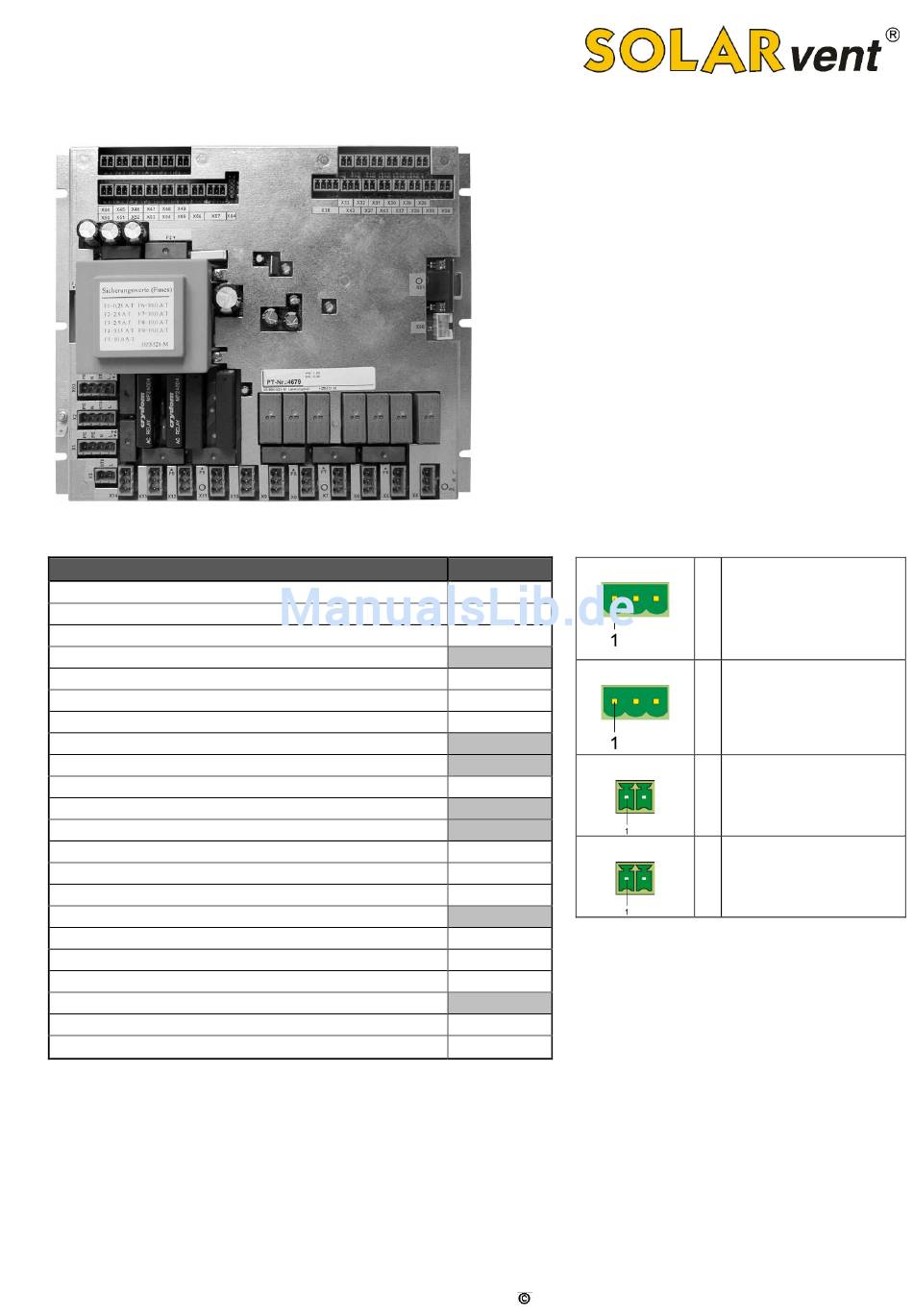

Abb. 45: HZS 521-SV "Hauptplatine"
HZS 521-SV "Hauptplatine"
230 V Netzzuleitung
230 V Ausgang für Erweiterungsmodul HZS 541-2S
STB Sicherheitstemperaturbegrenzer (230 V)
Optionale externe Störmeldung (Relais potentialfrei)
Wärmetauscherreinigungsmotor (Relais 230 V)
Versorgung 230 V für Brennergebläse RG148
Zündung (Glühstab) (Relais 230 V)
Saugturbine Pelletsförderung (Relais 230 V)
Filterreinigung der Saugturbine (Relais 230 V)
Abgas-Saugzuggebläse (230 V Phasenanschnitt.)
Rücklaufanhebungspumpe (230 V Phasenanschnitt.)
Ext. Lagerraumschnecke oder Maulwurf (230V Triac)
Brennerschnecke (230 V Triac)
Kesseltemperatur Fühler (Pt1000)
Rücklauftemperatur Fühler (Pt1000)
Außentemperatur Fühler (Pt1000)
Abgastemperatur Fühler (Pt1000)
Lambdasonde
RBS Schneckentemperatur Fühler (Pt1000)
24V Dig. Eingang – Externe Brenneranforderung
Drehzahlrückmeldung RG 148 Gebläse (Counter)
CAN Schnittstelle zum ETV 555-S + HZS 562
Stand: IQtouch Serie – Version 1.5 - 19. Juni 2014
X 4
Stecker:
X 1
X 2
X 3
X 4
X 12, X 13
X 5
X 7
X 8
X 9
X 30
X 10
X 11
X 12
X 13
X 44
X 14
X 28
X 29
X 30
X 31
X 38
X 32
X 44
X 57
X 61
SOLARvent Biomasse-Heizsysteme GmbH
1
Normal geschlossen
2
Eingang
3
Normal geöffnet
(Schließer/Öffnerkontakt)
1
L über STB geführt
2
N
PE
3
Eingang Fühler Pt1000
1
2
Masse
1
+24V Versorgung
2
Digitaler Eingang 24V
(Schließer/Öffnerkontakt)
17
